ИКП16407АТ, ИКП 16407 АТ, IKP-16.407AT, IKP 16407 AT, IKP16407AP
Трассировка и поиск повреждений индукционным методом
ИКП-16.407АТ — искатель кабельных повреждений
Код товара: 84720-

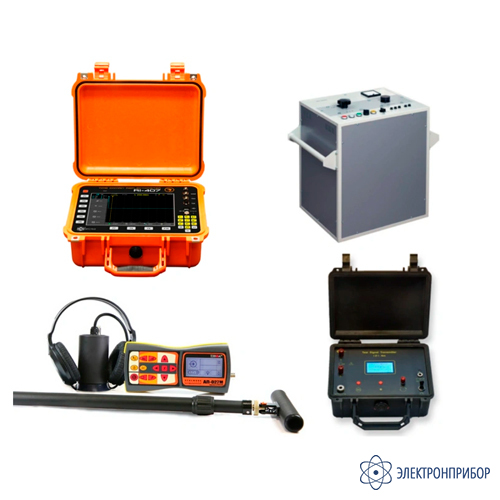

Состав комплекта искателя кабельных повреждений ИКП-16.407АТ:
- рефлектометр импульсный РИ-407 СТРИЖ-С;

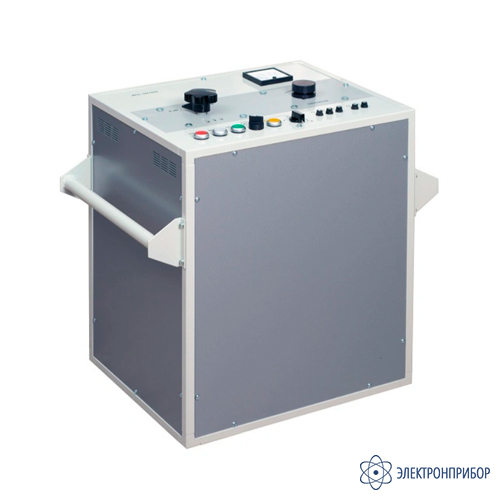

- испытательная поисковая система ИПС-16/1000;

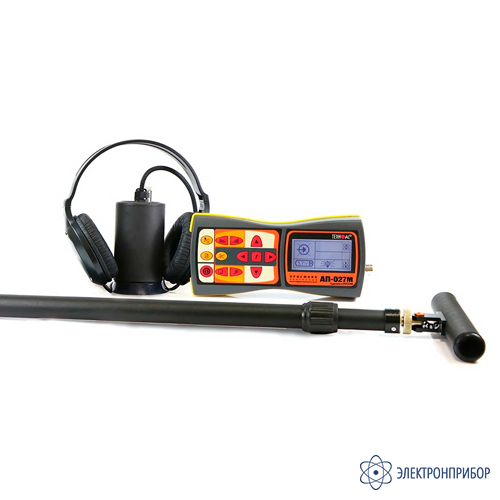

- акустический/индукционный трассодефектоискатель Успех АТП-424Э;

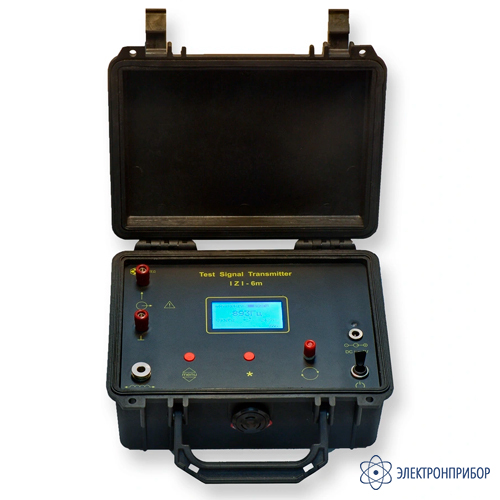

- трассопоисковый генератор ИЗИ-6М.
Назначение искателя кабельных повреждений ИКП-16.407АТ:
Предварительная локализация как низкоомных (< 1 кОм), так и высокоомных (> 1 кОм) повреждений КЛ следующими беcпрожиговыми методами:
- импульсный метод (метод импульсной рефлектометрии, TDR);
- импульсно-дуговой метод (метод отражения от кратковременной электрической дуги, ARM);
- метод колебательного разряда по току (волновой по току, ICE).
Точная локализация (на местности) как низкоомных (< 1 кОм), так и высокоомных (> 1 кОм) повреждений КЛ следующими методами:
- электромагнитный метод;
- акустический метод.
Особенности искателя кабельных повреждений ИКП-16.407АТ:
- Максимально щадящие методы ОМП в комплексе реализованы беспрожиговые методы ОМП – кратковременное (единицы миллисекунд) ВВ-воздействие на изоляцию кабеля не повреждает КЛ;
- прекрасно подходит для поиска повреждений на КЛ с изоляцией из СПЭ (сшитого полиэтилена);
- единственные методы ОМП применимые на греющих кабелях в механически и теплоизолированных трубопроводах.
Области применения искателя кабельных повреждений ИКП-16.407АТ:
Силовые кабели всех типов:
- кабели силовые с изоляцией из пропитанной бумаги в свинцовой или алюминиевой оболочке;
- кабели силовые с резиновой изоляцией;
- кабели силовые с поливинилхлоридной изоляцией;
- кабели силовые с полиэтиленовой изоляцией.
И видов:
АВВГ, ВВГ 4*4, АВВГ-П, ВВГ-П, АВВГнг(А), ВВГнг(А), АВВГ-Пнг(А), ВВГ-Пнг(А), АВВГнг(А)-LS, ВВГнг(А)-LS, АВБШв, ВБШв, АВБШвнг(А), ВБШвнг(А), АВБШвнг(А)-LS, ВБШвнг(А)-LS.
Во всех электрических сетях, где применяется силовой кабель:
- электрические сети общего назначения;
- сети автономного электроснабжения;
- ремонт и обслуживание водного транспорта;
- сети технологических объектов;
- металлургическая промышленность;
- горнодобывающая промышленность;
- железные дороги;
- и прочее.
Греющие кабели основных типов:
- резистивного типа;
- саморегулирующегося типа;
- и другие.
Во многих отраслях:
- жилищно-коммунальное хозяйство;
- нефтехимическая промышленность;
- трубопроводный транспорт (нефтепроводы, водоснабжение/канализация).
-
-

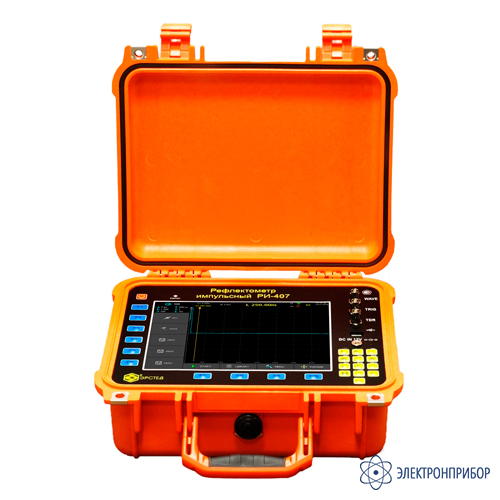

Технические характеристики рефлектометра для силовых линий РИ-407 СТРИЖ-С:
Параметр Значение Режимы измерений импульсный (TDR);
импульсно-дуговой (ARM);
волны напряжения (Decay);
волны тока (ICE)Дисплей цветной TFT 10” (800 х 600 пикселей) Диапазон измерения расстояния (временной задержки) от 0 до 256 000 м (от 0 до 2560 мкс) Поддиапазоны измерений 0 – 62,5 м (0 – 0,625 мкс)
0 – 125 м (0 – 1,25 мкс)
0 – 250 м (0 – 2,5 мкс)
0 – 500 м (0 – 5 мкс)
0 – 1000 м (0 – 10 мкс)
0 – 2000 м (0 – 20 мкс)
0 – 4000 м (0 – 40 мкс)
0 – 8000 м (0 – 80 мкс)
0 – 16000 м (0 – 160 мкс
0 – 32000 м (0 – 320 мкс)
0 – 64000 м (0 – 640 мкс)
0 – 128000 м (0 – 1280 мкс)
0 – 256000 м (0 – 2560 мкс)Погрешность измерения расстояния от 0,025% до 0,2% от поддиапазона Эффективная частота дискретизации 800 МГц Выходной импеданс 75 Ом Длительность зондирующего импульса от 10 нс до 100 мкс Амплитуда зондирующего импульса (на согласованную нагрузку) U1 - не менее 18 В (9 В на согласованную нагрузку);
U2 - не менее 86 В (43 В на согласованную нагрузку)Чувствительность приёмного тракта не хуже 3 мВ Диапазон перекрываемого затухания не менее 83 дБ Диапазон установки коэффициента укорочения от 1,000 до 10,000, с шагом 0,001 Диапазон регулировки временной задержки (импульсно-дуговой метод) от 0 до 50 мс, с шагом 0,2 мс Синхронизация (импульсно-дуговой метод) измерительный вход
вход TRIGСинхронизация по амплитуде (волновой метод) от -165 до +165 В, с шагом 2 В Объем энергонезависимой памяти для рефлектограмм не менее 1000 рефлектограмм Интерфейс с ПК через внешний накопитель USB-Flash Время непрерывной работы от аккумуляторной батареи не менее 6 часов Время непрерывной работы через сетевой адаптер не ограничено Диапазон рабочих температур от -20 °С до +40 °С Габаритные размеры 152х339х295 мм Масса прибора с аккумуляторной батареей не более 4 кг Технические характеристики акустического дефектоискателя с функцией пассивного обнаружения кабелей Успех-АТП-424Э:
Характеристики трассопоискового приемника АП-027М Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцдвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09...2,20 кГц / 0,03...0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация головные телефоны – натуральный широкополосный или отфильтрованный сигнал головные телефоны – синтезированный звук ЧМ встроенный излучатель – синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220 х 102 х 42 мм Масса электронного блока, не более 0,46 кг Параметр Значение Характеристики электромагнитного датчика EMD-257 Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Характеристики акустического датчика AD-327 Габаритные размеры прибора, не более 120 х 135 мм Масса, не более 1,7 кг -
Комплект поставки ИКП-16.407АТ
№ Наименование Количество 1 Рефлектометр импульсный РИ-407 СТРИЖ-С 1 2 Испытательная поисковая система ИПС-16/1000 1 3 Акустический/индукционный трассодефектоискатель Успех АТП-424Э 1 4 Трассопоисковый генератор ИЗИ-6М 1 -
Файлы для ИКП-16.407АТ
