ГЗЧ-2500, ГЗЧ-2500 М, ГЗЧ-2500-М

Трассировка и поиск повреждений индукционным методом

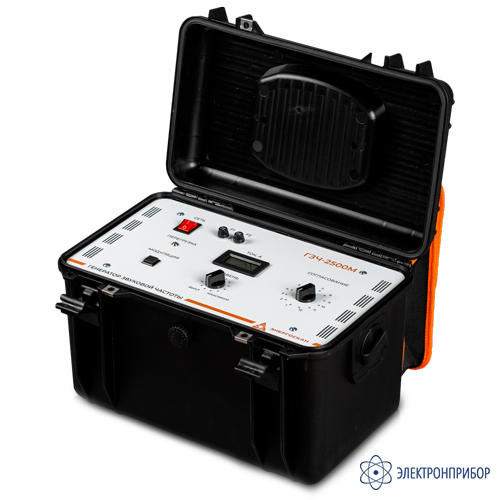

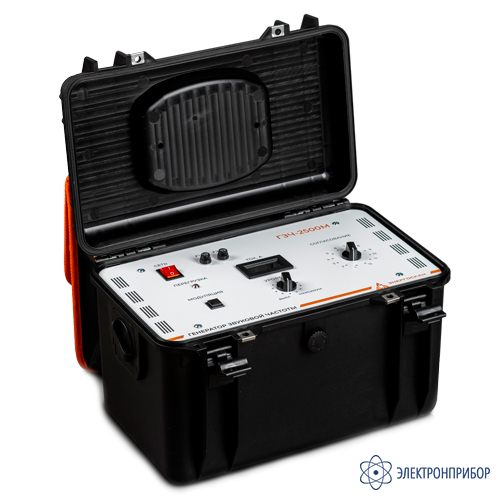

ГЗЧ-2500М — генератор звуковой частоты

Код товара: 83152
  • Генератор звуковой частоты ГЗЧ-2500М Генератор звуковой частоты ГЗЧ-2500М Генератор звуковой частоты ГЗЧ-2500М Генератор звуковой частоты ГЗЧ-2500М

    • Гарантия

      1 год

    Назначение генератора звуковой частоты ГЗЧ-2500М:

    Генератор звуковой частоты ГЗЧ-2500М предназначен для создания в трассах скрытых коммуникаций (кабельных линиях и электропроводящих трубопроводах) электрических колебаний с целью их трассировки и поиска мест повреждения поисковым приемником.

    Особенности и принцип работы генератора звуковой частоты ГЗЧ-2500М:

    Два режима генерации:

    • режим непрерывной генерации: генератор выдает сигнал с частотой 1024 Гц;
    • режим генерации с низкочастотной модуляцией выходного сигнала: модуляция выходного сигнала осуществляется импульсами прямоугольной формы частотой 1,5 - 3 Гц таким образом, что в течение первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течение второго полупериода - с частотой 2048 Гц.

    Преимущество второго способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 Гц и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.

    Реализована защита от перегрузки по току.

    Согласование с нагрузкой производится ступенчатой регулировкой выходного напряжения регулятором «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и регулятором плавной регулировки выходного напряжения «УРОВЕНЬ СИГНАЛА».

  • Технические характеристики генератора звуковой частоты ГЗЧ-2500М:

    Параметр Значение
    Выходная мощность в согласованном режиме, ВА  не менее 2500
    Максимальное выходное напряжение холостого хода, В 300
    Максимальный выходной ток, А 50
    Частота генерации, Гц 1024 / 2048
    Частота модуляции, Гц 1,5 - 3
    Количество ступеней согласования с нагрузкой, шт. 12
    Диапазон сопротивления нагрузки, Ом 0,5...150
    Согласование с сопротивлением нагрузки ручное
    Напряжение питающей сети однофазного переменного тока, В 220 ± 22
    Экран индикатор выходного тока
    Защита - защита от превышения нагрузки
    - защита от перегрева
    - гальваническая разводка сигнальной цепи
    Класс защиты IP 54 (с закрытой крышкой)
    Частота питающей сети, Гц 50 ± 2
    Потребляемая мощность, Вт не более 3000
    Габаритные размеры, мм 430 х 340 х 275
    Масса, кг не более 12

  • Комплект поставки ГЗЧ-2500М

    № Наименование Количество
    1 Генератор звуковой частоты ГЗЧ-2500М 1
    2 Провод для подключения испытуемого кабеля, длина 2 м 1
    3 Руководство по эксплуатации 1
