Сталкер 15-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) — комплекс трассопоисковый
Код товара: 64243-
-
Гарантия
2 года
-
Производитель
-
Артикул
131991
Сертификаты
Назначение комплекса трассопоискового Сталкер 15-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):
Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

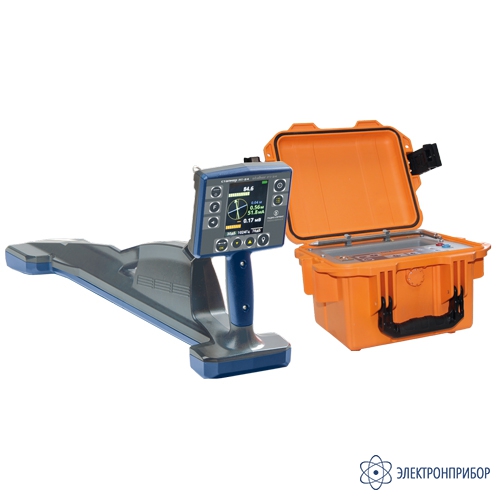

В комплект поставки Сталкер 15-24 входит генератор Сталкер ГТ-15 и приемник Сталкер ПТ-24.
Описание генератора ГТ-15:
Генератор Сталкер ГТ-15 предназначен для подачи в линии исследуемых коммуникаций рабочих сигналов и совместно с приемниками серии Сталкер позволяют определить конфигурацию трассы, глубину залегания и места повреждения изоляции кабелей и трубопроводов. Форма выходного тока для – модифицированный синус. Генератор Сталкер ГТ-15 может эксплуатироваться с любыми приемниками, имеющими совпадающие с ним рабочие частоты.
Питание генератора Сталкер ГТ-15 осуществляется от встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов: один аккумулятор 12 В, 7 А/ч. Допускается питание генератора от внешнего источника постоянного тока «12 В», обеспечивающего необходимую мощность.
Генератор Сталкер ГТ-15 имеет самоконтроль напряжения питания и сигнализирует о его снижении в диапазоне от 11,0 до 10,5 В. При снижении напряжения ниже 10,5 В до 10,0 В происходит его самоотключение.
Сталкер ГТ-15 имеет режим зарядки аккумулятора. Он включается автоматически при подключении соответствующего блока питания. Генератор обеспечивают защиту аккумулятора от перезарядки.
Особенности генератора ГТ-15:
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигналагенератора ГТ-15;
- Одновременная подача двух частот;
- Индикация величины выходного тока;
- Напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- Два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- Автоматическое согласование генератора с нагрузкой;
- Выпускается в герметичном моноблоке со встроенным индуктором;
- Степень защиты корпуса IP54.
Описание приемника Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):
Приёмник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) совместно с генератором обеспечивает обследование кабельных линий и трубопроводов (коммуникации):
- определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
- определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА- ДАТЧИК»);
- отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).
Приёмник без применения генератора обеспечивает на рабочих частотах:
- «PWR50» (в некоторых странах «PWR60») и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
- «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
- «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
- «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
- «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.
Приемник в режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик, при внутритрубном обследовании.
Приемник позволяет записать в память показания отображаемых значений, в том числе с привязкой к координатам, полученным от встроенного GPS/ГЛОНАСC модуля или внешнего GPS-устройства (в том числе и смартфона) и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.
Приёмник Сталкер ПТ-24 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).
Диапазон напряжения питания от 6 до 12,5 В. Питание осуществляется от литий-ионного (Li- ion) аккумулятора номинального напряжения 10,8 В, емкостью 4000- 4200 мАч (в нормальных условиях) или от шести сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение шести аккумуляторов типоразмера АА номинального напряжения «1,2 В», при этом их зарядка от приемника не производится.
Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда.
Приёмник Сталкер ПТ-24 при подключении блока питания обеспечивает зарядку аккумуляторов и защиту от перезаряда без извлечения аккумуляторов из приёмника.
Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем, смартфонами и с персональным компьютером.
Приложение Stalker terminal для ОС Android для приемников Сталкер:
Последние обновления:
- теперь можно поделиться треком не покидая приложение и не закрывая трек;
- появилась возможность удаления точек прямо во время построения трека.
Приложение Stalker Terminal для ОС Android предназначено для совместной работы смартфона (планшета), имеющего встроенный GPS/ ГЛОННАС модуль, с трассопоисковыми приемниками и маркероискателями серии Сталкер и позволяет:
- передавать координаты приемнику для построения трека, полученные от встроенного GPS/ ГЛОННАС модуля смартфона, в том числе и от высокоточного RTK – планшета PrinCe LT700H;
- считывать треки из приемника;
- просматривать и изменять треки;
- экспортировать треки для их просмотра на ПК;
- в режиме просмотра трека осуществлять навигацию от текущего местонахождения пользователя до выбранной точки на треке.
Дополнительно для приемников с li-ion аккумулятором в приложении доступны:
- отображение сохраненной точки на дисплее смартфона (планшета) после нажатия у приемника на кнопку записи координат;
- добавление собственных комментариев (примечаний) к выбранной точке на треке;
- измерение расстояния между двумя выделенными точками (по прямой и по треку);
- можно поделиться треком не покидая приложение и не закрывая трек;
- удаления точек прямо во время построения трека.
В приложении добавлен выбор Яндекс карты (режим отображения "схема").
Выбирать тип карты следует до начала работы. Во время работы смена карты невозможна.
Скачать приложение StalkerTerminal для Android
Требования к системе: Android 6.0 и выше. Для установки приложения скопируйте его во внутреннюю память смартфона.
В настройках смартфона необходимо разрешить установку приложений из неизвестных источников.
-
-
Технические характеристики комплекса трассопоискового Сталкер 15-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):
Параметр Значение Приемник Сталкер ПТ-24 Значения рабочих частот при работе с генератором и
чувствительность на данной частотеЧастота, Гц Чувствитель-
ность не
менее, мкА/м*273
526
1024
8928
32768 (33к)500
300
150
25
5Значения дополнительных рабочих частот при работе с генераторами других производителей 491, 512, 982, 2000, 2048, 8440, 9828, 10000 Значения рабочих частот при работе без генератора, Гц 25,50,60,100, 300, 550 и 1450 Значения рабочих частот при поиске зондов, Гц 512, 32768 (33к) Динамический диапазон входных сигналов, не менее, дБ 102 Ширина полосы пропускания для каждой рабочей
частоты, не более, Гцпо уровню минус 3 дБ по уровню минус 60 дБ 9 24 Определение глубины залегания коммуникации, м от 0,01 до 10,0 Определение тока рабочей частоты в коммуникации от 10 мА до 10,0 А Погрешность показания глубины залегания одиночной, протяженной прямой коммуникации, не более ±{[4+0,05∙h(h+1)] %+3 е.м.р.},
где h - измеренное значение глубиныПоказания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК» от 0,01 мВ до 1,70 В Погрешность показания напряжения ± (3 % + 3 е.м.р) ** Чувствительность по входу гнезда «ДАТЧИК» при
отношении сигнал-шум 6 дБ, не менее, мВ0,05 Входное сопротивление по входу «ДАТЧИК», МОм 1 Мощность потребления (без звука), не более, Вт 2,5 Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч 20 Габаритные размеры, не более, мм 700х300х140 Масса, не более, кг 1,8 Генератор Сталкер ГТ-15 Рабочие частоты, Гц 273, 1024,8928, 32768 Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 1 до 10 Сила тока, потребляемая от источника постоянного тока, А не более 1,8 Габаритные размеры, мм, не более 210x130x100 Масса, кг 2,5 Диапазон рабочих температур, °С от -30 до +55 Примечания:
* – нормируется для метода «пологий максимум», отношение сигнал-шум 6 дБ;
** – е.м.р. – единица младшего разряда. -
Комплект поставки Сталкер 15-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

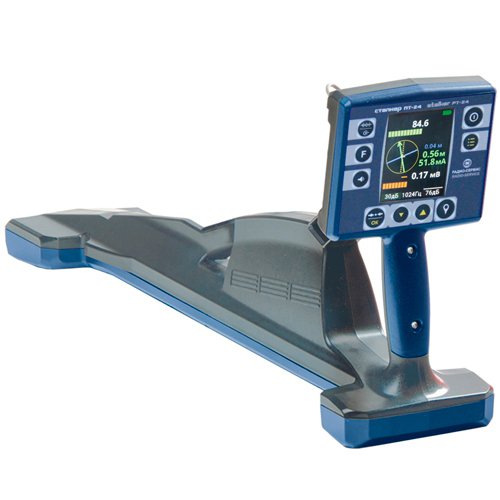

№ Наименование Назначение Фото Количество 1 Приемник ПТ-24 Прибор для поиска подземных коммуникаций.
1 2 Блок питания 12В, 1А Предназначен для зарядки аккумулятора приемника.

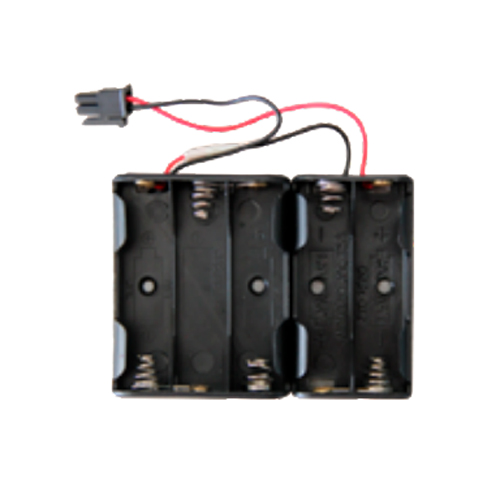

1 3 Батарейный отсек 6*АА -2 Предназначен для возможности питания от 6 элементов питания типа АА.
1 4 Bluetooth-USB адаптер Предназначен для беспроволного соединения приемника с ПК или ноутбуком.
1 5 Чехол солнцезащитный Предназначен для защиты экрана приемника от солнечных бликов.
1 6 Сумка приемника Предназначена для переноски приемника.
1 7 Руководство по эксплуатации
1 8 Генератор Сталкер ГТ-15 Предназначен для подачи поискового сигнала в коммуникацию.
1 9 Блок питания генератора Предназначен для зарядка аккумулятора генератора. Питание от сети 220 В.
1 10 Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации.
2 11 Провод соединительный 5 м. Применяется для подключения генератора к коммуникации или штырю заземления.
2 12 Штырь заземления 20 см
РАПМ.746711.001
1 13 Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАМП.435141.001РЭ 1 -
