Трассировка и поиск повреждений индукционным методом

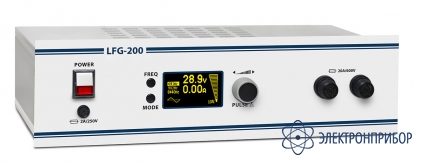

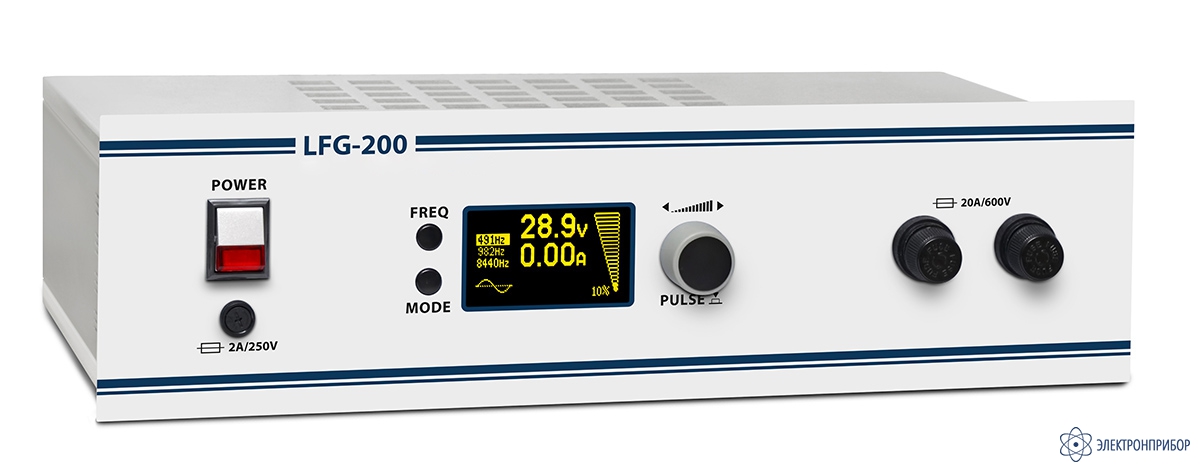

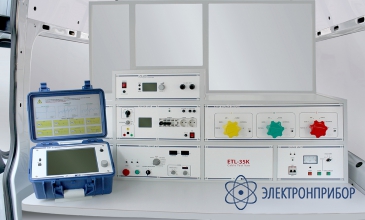

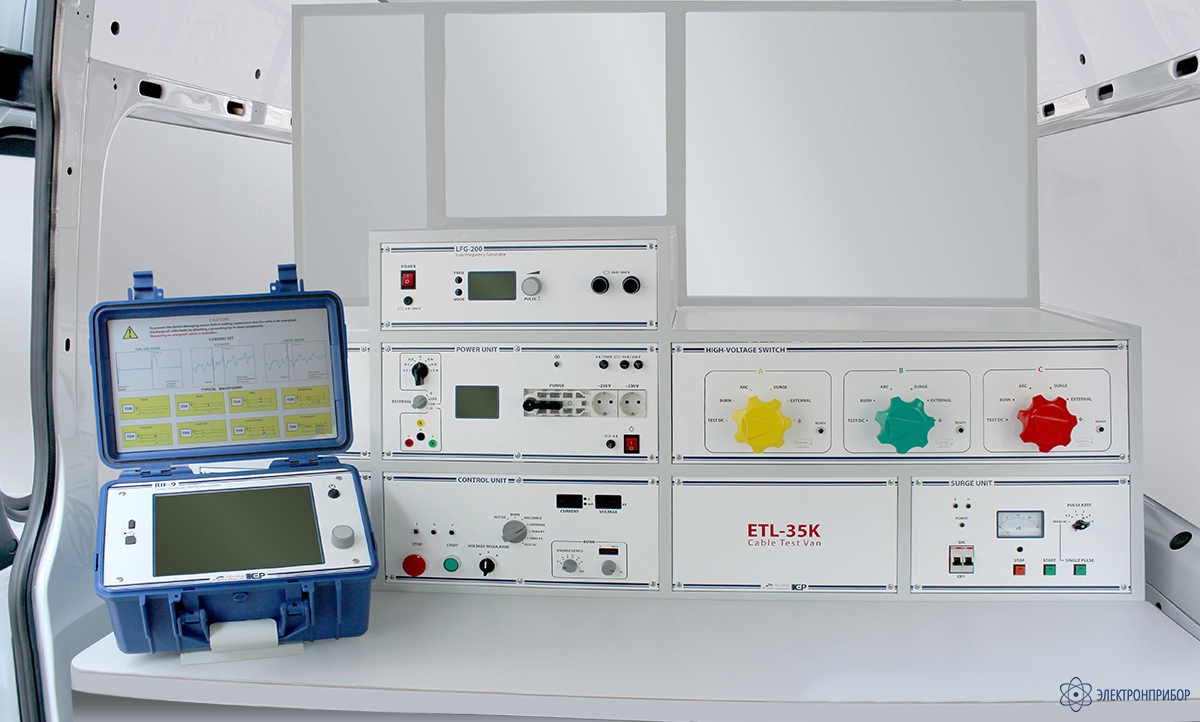

LFG-200 — генератор звуковой частоты

Сохранить в PDF Распечатать
  • Назначение генератора звуковой частоты LFG-200:

    Генератор LGF-200 используется в комплекте с приемником, использующим тот же набор частот, которые выдает генератор.

    Описание генератора звуковой частоты LFG-200:

    Генератор LFG-200 предназначен для работы в составе комплекта оборудования, с помощью которого решаются следующие задачи:

    • Поиск скрытого кабеля или трубопровода с применением прямого электрического подключения или индуктивной связи (прямая или бесконтактная связь);
    • Трассировка кабелей и трубопроводов, места пролегания которых неизвестны;
    • Локализация муфт на силовых и телекоммуникационных кабелях;
    • Выбор кабеля методом прозвонки;
    • Локализация кабеля в пучке;
    • Отыскание низкоомных замыканий между жилами методом прозвонки;
    • Определение дефектов оболочки по методу шагового напряжения звуковой частоты;
    • Локализация дефектов на трубопроводах и кабельных системах с катодной антикоррозийной защитой.

    Особенности генератора звуковой частоты LFG-200:

    • Высококонтрастный графический OLED экран;
    • Несколько рабочих частот (могут быть изменены по запросу);
    • Внутренняя передающая рамочная антенна;
    • Автоматическое согласование с нагрузкой;
    • Возможность работать с кабелем под напряжением 0,4 кВ (индуктивный метод);
    • Защита от перегрузки.
  • Технические характеристики генератора звуковой частоты LFG-200:

    Параметр Значение
    Рабочие частоты*, Гц 491/982/8440
    Количество одновременно используемых частот, шт. 1 - 3
    Диапазон регулировки выходной мощности, В∙A 0 - 200
    Шаг ручной регулировки мощности, В∙A 1 - 10
    Выбор частоты ручной
    Режимы работы непрерывный, импульсный
    Согласование сопротивления нагрузки (импеданса) автоматическое
    Диапазон согласования сопротивления нагрузки, Ом 0,5…1000
    Максимальное выходное напряжение (действующее значение), В 600
    Диапазон измеряемых и индицируемых параметров:
    - выходное напряжение, В
    - ток, А
    - сопротивление нагрузки, Ом
    - фазовый угол, º

    0,1…600
    0,01…20
    0,5…1000
    0…90
    Относительная погрешность измерения напряжения, тока, сопротивления, % 5
    Относительная погрешность измерения фазового угла, % 10
    Тип модуляции амплитудная
    Частота модуляции (импульсов), Гц 1
    Питание:
    - напряжение внешней питающей сети, В
    - частота внешней питающей сети, Гц

    230 ± 10 % (50 Гц)
    50 ± 1
    Максимальная потребляемая мощность от сети, В∙А 400
    Масса, кг, не более 15
    Габаритные размеры, Ш×В×Г, мм, не более 482×133×350
    Условия эксплуатации
    Температура окружающего воздуха, ˚С от -10 до +40
    Относительная влажность воздуха, %, не более 80 при температуре +25° С
    Атмосферное давление, мм рт. ст. от 630 до 800

    * - Имеется возможность изменения рабочих частот по заявке пользователя.

  • Комплект поставки LFG-200

    Наименование Количество
    1 Генератор LFG-200 1
    2 Кабель питания 1
    3 Предохранитель 5x20 (2 A / 250 B) 1
    4 Предохранитель 10x38 (20 A / 600 B) 1
    5 Руководство по эксплуатации 1
