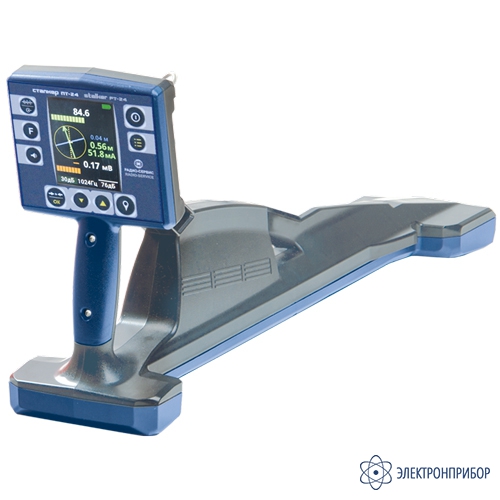

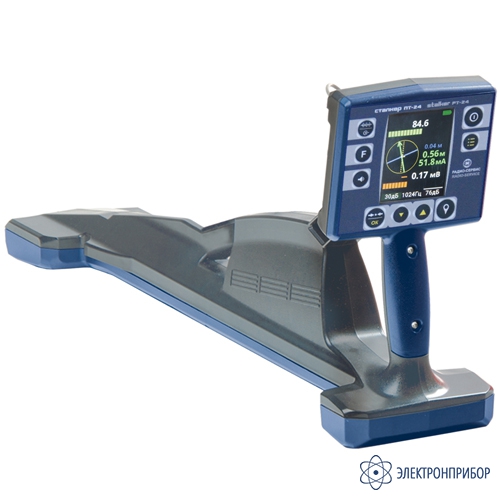

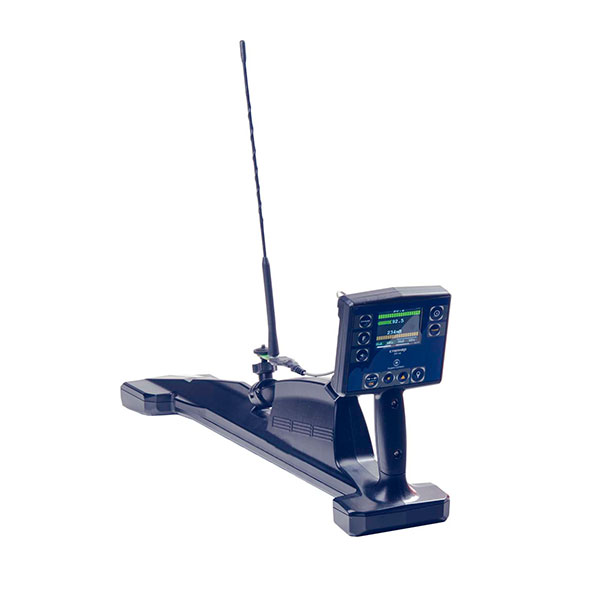

Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) — приемник

Код товара: 64332
  • в наличии
    Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) Приемник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

    Описание приемника Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

    Приёмник Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) совместно с генераторами Сталкер ГТ-15, Сталкер ГТ-75, Сталкер ГТ-80 обеспечивает обследование кабельных линий и трубопроводов (коммуникации):

    • определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
    • определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА- ДАТЧИК»);
    • отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

    Приёмник без применения генератора обеспечивает на рабочих частотах:

    • «PWR50» (в некоторых странах «PWR60») и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
    • «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
    • «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
    • «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.
    • «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

    Приемник в режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик, при внутритрубном обследовании на частотах 512 или 32768 Гц (33 кГц).

    Приемник позволяет записать в память показания отображаемых значений, в том числе с привязкой к координатам, полученным от встроенного GPS/ГЛОНАСC модуля или внешнего GPS-устройства (в том числе и смартфона) и передать их в персональный компьютер или устройство с ОС Android для последующего анализа.

    Приёмник Сталкер ПТ-24 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).

    Диапазон напряжения питания от 6 до 12,5 В. Питание осуществляется от литий-ионного (Li- ion) аккумулятора номинального напряжения 10,8 В, емкостью 4000- 4200 мАч (в нормальных условиях) или от шести сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение шести аккумуляторов типоразмера АА номинального напряжения «1,2 В», при этом их зарядка от приемника не производится.

    Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда.

    Приёмник Сталкер ПТ-24 при подключении блока питания обеспечивает зарядку аккумуляторов и защиту от перезаряда без извлечения аккумуляторов из приёмника.

    Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем, смартфонами и с персональным компьютером.

    Особенности приемника Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

    • Облегченная конструкция (вес 1,9 кг.);
    • Встроенный GPS/ГЛОНАСС модуль;

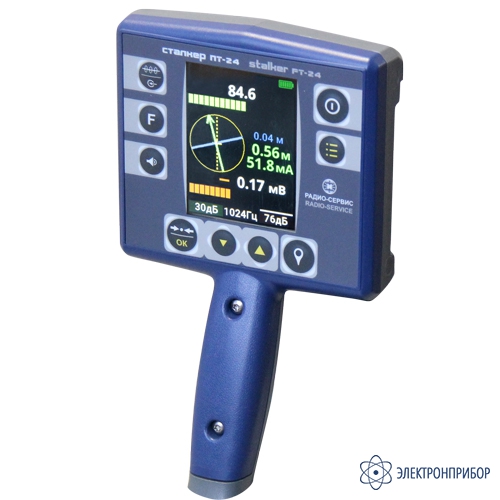

    • Увеличенный яркий цветной дисплей;
    • Увеличенное время работы до 20 часов от Li-Ion аккумуляторов;
    • Непрерывное отображение на дисплее всех необходимых параметров:
      • Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
        - первая с протекающим током от генератора;
        ​ - вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
    • Шкалы «максимума» и «минимума»;
    • Глубины залегания и силы тока коммуникации на всех активных частотах;
    • Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
    • Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
    • Режим острый максимум.

    Запись в память приемника Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

    • Уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
    • Направления к коммуникации;
    • Показания глубины залегания коммуникации и величины тока в ней;
    • Направления поискового тока;
    • Относительной полярности разности потенциалов по входу «ДАТЧИК»;
    • Фазы сигнала по входу «ТРАССА»;
    • Рабочих частот;
    • Местные дата и время в момент снятия показаний по информации GPS;
    • Координат места снятия показаний по информации GPS.

  • Технические характеристики приемника Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

    Параметр Значение
    Значения рабочих частот при работе с генератором и
    чувствительность на данной частоте    		 Частота, Гц Чувствитель-
    ность не
    менее, мкА/м*
    273
    526
    1024
    8928
    32768 (33к)    		 500
    300
    150
    25
    5
    Значения дополнительных рабочих частот при работе с генераторами других производителей 491, 512, 982, 2000, 2048, 8440, 9828, 10000
    Значения рабочих частот при работе без генератора, Гц 25,50,60,100, 300, 550 и 1450
    Значения рабочих частот при поиске зондов, Гц 512, 32768 (33к)
    Динамический диапазон входных сигналов, не менее, дБ 102
    Ширина полосы пропускания для каждой рабочей
    частоты, не более, Гц    		 по уровню минус 3 дБ по уровню минус 60 дБ
    9 24
    Определение глубины залегания коммуникации, м от 0,01 до 10,0
    Определение тока рабочей частоты в коммуникации от 10 мА до 10,0 А
    Погрешность показания глубины залегания одиночной, протяженной прямой коммуникации, не более ±{[4+0,05∙h(h+1)] %+3 е.м.р.},
    где h - измеренное значение глубины
    Показания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК» от 0,01 мВ до 1,70 В
    Погрешность показания напряжения ± (3 % + 3 е.м.р) **
    Чувствительность по входу гнезда «ДАТЧИК» при
    отношении сигнал-шум 6 дБ, не менее, мВ    		 0,05
    Входное сопротивление по входу «ДАТЧИК», МОм 1
    Мощность потребления (без звука), не более, Вт 2,5
    Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч 20
    Габаритные размеры, не более, мм 700х300х140
    Масса, не более, кг 1,8

    Примечания:
    * – нормируется для метода «пологий максимум», отношение сигнал-шум 6 дБ;
    ** – е.м.р. – единица младшего разряда.

  • Комплект поставки Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)

    № Наименование Назначение Фото Количество
    1 Приемник ПТ-24 Прибор для поиска подземных коммуникаций. 1

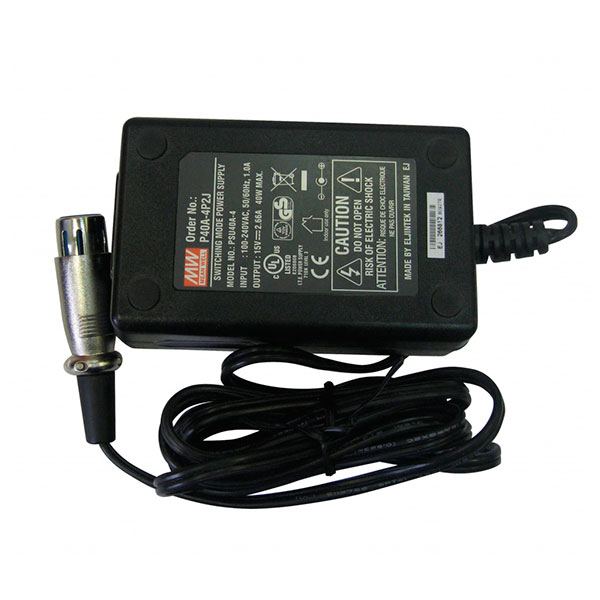

    2 Блок питания 12В, 1А Предназначен для зарядки аккумулятора приемника. 1
    3 Батарейный отсек 6*АА -2 Предназначен для возможности питания от 6 элементов питания типа АА. 1
    4 Bluetooth-USB адаптер Предназначен для беспроволного соединения приемника с ПК или ноутбуком. 1

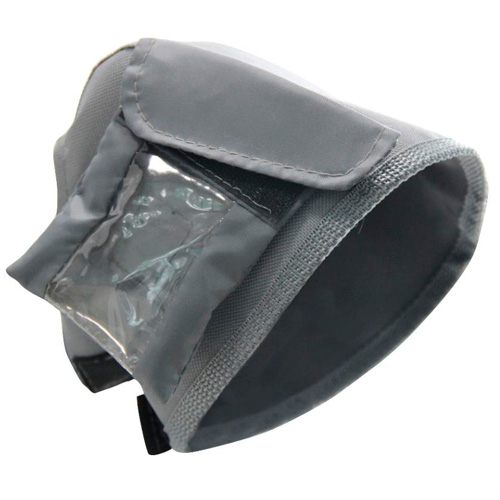

    5 Чехол солнцезащитный Предназначен для защиты экрана приемника от солнечных бликов. 1

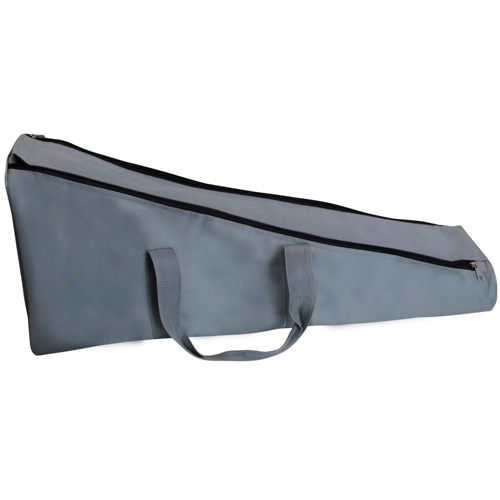

    6 Сумка приемника Предназначена для переноски приемника. 1
    7 Руководство по эксплуатации 1
