Атлет 3.120Д — кабелетрассоискатель
Код товара: 71607-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0001906
Сертификаты
Описание кабелетрассоискателя Атлет 3.120Д:

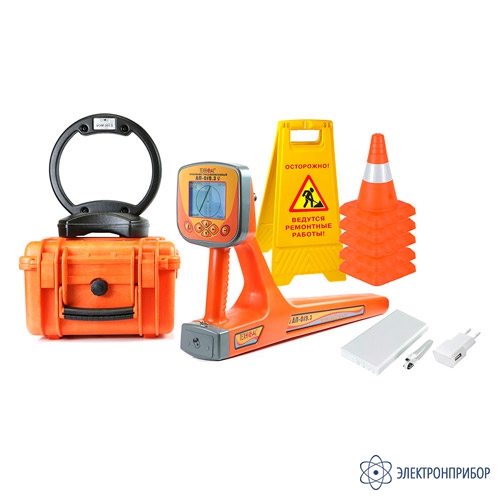

Трассопоисковый комплект Атлет 3.120Д для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение кабелетрассоискателя Атлет 3.120Д:
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м
- Трассировка коммуникаций с использованием генератора на расстояние до 10 км
- Поиск электрических кабелей под напряжением
- Поиск мест пересечения трубопровода и кабеля
- Определения мест повреждения кабельных линий
- Обследования участков местности перед проведением земляных работ
- Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Рекомендуемые области применения кабелетрассоискателя Атлет 3.120Д:
- Электросети;
- Телекоммуникация;
- Строительно-монтажные организации;
- ЖКХ;
- Водоканалы;
- Теплосети;
- Нефтегазовая отрасль;
- Геодезия.
Особенности приемника АП-019.3:
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3;
- Изображение трассы на экране прибора;
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- Дополнительные функций при подключении внешних датчиков;
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
- Меню на двух языках (русский и английский);
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.
Функциональные возможности приемника АП-019.3 в различных режимах работы:
Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
.jpg)
Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
.jpg)
Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля. С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Программа MapProgram:
Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».
Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.
Системные требования к компьютеру:
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher
- Оперативная память: 1 GB RAM
- Место на жестком диске: 300 MB of free space.
Вид окна программы MapProgram:
Вся необходимая информация для работы с программой содержится в разделе "Справка".
Внимание! Для загрузки сохраненного трека в Яндекс.Карты используйте приложенную инструкцию "Загрузка KML файла в Yandex.Карты".
Программа UtilityLoc:
Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.
Системные требования к компьютеру
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit;
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher;
- Оперативная память: 1 GB RAM;
- Место на жестком диске: 300 MB of free space.
В комплекте с диском вы получаете ключ для активации программы.
Информацию о стоимости программы и лицензии на ее использование вы можете узнать у наших менеджеров.
Особенности генератора АГ-120ТМ:
- Увеличенная емкость аккумуляторов по сравнению с генератором АГ-120Т;
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
- Мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
- Высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
- Высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
- Возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).
-
-
Технические характеристики кабелетрассоискателя Атлет 3.120Д:
Параметр Значение Приемник АП-019.3 Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц Добротность квазирезонансных фильтров (Q) Не менее 100 Диапазон частот «Широкая полоса» 0,04…8 кГц Диапазон частот «Радио» 8…40 кГц Максимальный коэффициент усиления электрического тракта >100 дБ Количество встроенных датчиков 4 Подключаемые внешние датчики КИ-110, НР-117, ДОДК-117, ДКИ-117 Управление чувствительностью Автоматическое - для 2D отображения «Трасса».
Полуавтоматическое или ручное (по выбору) - для «Графиков».
Автоматическое или ручное (по выбору) - для режима «2-частоты».Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А Точность измерения тока принимаемого сигнала ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим) Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка Индицируемые параметры - параметры настройки и управления;
- 2D визуализация положения трассы относительно прибора;
- графики уровня сигнала с датчиков;
- глубина залегания трассы;
- ток сигналаЗвуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопокИсточник питания 4…7 В (4 элемента тип «С») Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов Диапазон температур эксплуатации / хранения -20…60 / -30…60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,4 кг Генератор АГ-120ТМ Частоты синусоидального сигнала - частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память- частота f4 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.Режимы генерации режим 1 непрерывный «НП» режим 2
- длительность импульса, мс
- частота следования импульсов, Гцкратковременные посылки «ПР» (прерывистый)
100
1режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частотдвухчастотный «2F» (одновременная генерация)
1024
8192
4:1режим 4
амплитуда импульса
частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая длительность импульсагенерация ударных импульсов «УР» (ударный режим)
равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)
30
60
120
минимально достаточная для производства удара механизмом УМ-112, задается автоматическиВыходные параметры синусоидальной генерации Выходной ток, А
максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки
10
15задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12 В
- при питании от сетевого блока
220 (180 при «2F»)
330 (260 при «2F»)
110 (90 при «2F»)Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21В
- с добавлением внешнего аккумулятора 12В
- от сетевого блока (СБП)
150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F»ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.Допустимое сопротивление нагрузки любое (0…∞)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.Согласование с нагрузкой автоматическое, обеспечивающее достижение заданного тока в нагрузке;
ручное (кнопками "Вверх" или "Вниз")Источники питания Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач Ресурс питания при 0ºС в зависимости от мощности не менее, ч - непрерывная и двухчастотная генерация генерация 1,7 (при 150 Вт автономно/200 Вт с дополнительным аккумулятором 12 В)
4,0 (при 65 Вт автономно/100 Вт с дополнительным аккумулятором 12 В)- импульсные посылки одной частоты 11 (при 200 Вт автономно/300Вт с дополнительным аккумулятором 12 В)
25 (при 100 Вт автономно/150Вт с дополнительным аккумулятором 12 В)генерация ударных импульсов с максимальной частотой 80 уд/мин 25 (при силе удара «С2» автономно или «С3» с доп. акк.)
62 (при силе удара «С1» автономно)Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8 Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А max Допустимые внешние аккумуляторы 11...14 В / 22…28 В Функциональные особенности Автоматические функции - выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при простое (1 мин)Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходеТипы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)Конструктивные параметры Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80% Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона - все питающие напряжения;
- режимы и установки;
- ресурс питания;
- «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс. Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС Степень защиты корпуса IP65 Габаритные размеры электронного блока (кейса), не более, мм 305х270х191 Вес электронного блока, не более, кг 14,5 Индукционная антенна ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный -
Комплект поставки Атлет 3.120Д
№ Наименование Количество 1 Трассопоисковый приемник АП-019.4 1 2 Генератор АГ-120ТМ 1 3 Источник питания ENP-240-12 1 4 Индукционная антенна ИЭМ-301.3 1 5 Кабель USB 2.0 AM-mini USB 1 м 1 6 Диск CD-R с программой 1 7 Кабель AG120.02.060 1 8 Кабель АГ120.02.020 1 9 Кабель АГ120.02.050 1 10 Кабель АГ105.02.020 1 11 Контакт магнитный АГ120.02.090 2 12 Штырь заземления АГ110.02.004 2 13 Колпачок изоляционный d=8 мм 2 14 Пакет 14х22+4 ант. с липким слоем из ВП2-10-90 1 15 Батарейка 4 16 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) 1 17 Сумка для генератора АГ-120ТМ (чехол 53181) 1 18 Сумка для приемника (чехол 53212) 1 19 Сумка для комплекта (чехол 53222) 1 20 Power Bank, 10 000 mAh 1 21 Конус дорожный, высота 30 см 5 22 Аварийный знак "Люк открыт" или "Идут работы" 1 23 Руководство по эксплуатации 3 24 Паспорт 1 -
