SuperCAT4+ CPS, Super CAT 4+ CPS

Трассировка и поиск повреждений индукционным методом

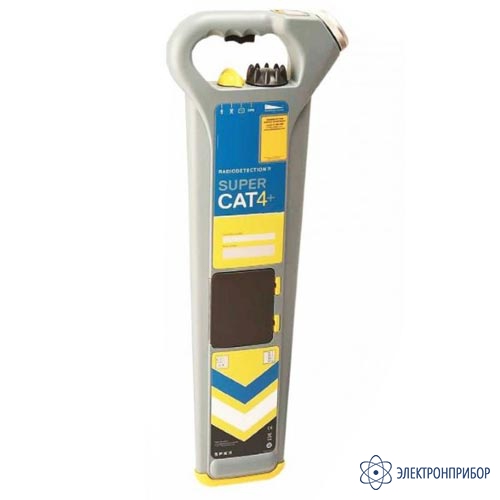

SuperCAT4+CPS — локатор

Код товара: 54394

  • Назначение локатора SuperCAT4+CPS:

    Кабелеискатель SuperCAT4+CPS работает на частоте 50-60 Гц, используется для обнаружения инженерных сетей, использующих активные частоты. Определяют места расположения коммуникаций на глубине до 3 метров под землёй. SuperCAT4+CPS - трассоискатель металлических трубопроводов, использующий для обнаружения сигналы систем катодной защиты.

    Трассоискатель SuperCAT4+CPS - прибор предназначен для поиска и локализации газопроводов, нефтепроводов, электрокабелей, кабелей связи, оптоволоконных кабелей, водопроводов, канализации и определения глубины их залегания. до 3 метров с погрешностью ±5% от значения глубины. Точность локализации ±10% от значения глубины.

    Описание локатора SuperCAT4+CPS:

    Универсальный трассоискатель SuperCAT4+CPS для обнаружения кабелей и труб. Режим CPS - удобный поиск труб с системой катодной защиты. Локатор без генератора.

    Новая система SuperCAT4+CPS обеспечивает более высокую точность и скорость локации подземных инженерных коммуникаций: газопроводов, силовых и коммуникационных металлических кабелей, оптоволоконных кабелей, водопроводов, канализационных трубопроводов и пр.

    Локатор SuperCAT4+CPS измеряет глубину и уровень принимаемого сигнала автоматически и выдает результаты измерения на ЖК экран дисплея. Для измерения глубины не требуется выполнять никаких действий, при нахождении в зоне излучения сигнала от коммуникации на экране локатора высвечивается значение расстояния от антенны до коммуникации. Локатор оснащен регулятором чувствительности.

    В локаторе SuperCAT4+CPS​ используются всего лишь две, что снижает общие эксплуатационные расходы. Уровень зарядки батарей питания отображается на ЖК дисплее. Работает эффективно в местах большого скопления подземных коммуникаций и в зонах влияния воздушных кабельных линий. Лампа подсветки – позволяет длительно использовать SuperCAT4+CPS​ в ночное время.

    «Реальный звук» – это звук, указывающий на наличие кабеля или трубы, который слышит оператор. Даже при небольшом опыте эта очень важная функция позволяет оператору отличить полезный сигнал от фонового шума.

    Разработчики SuperCAT4+CPS пришли к заключению, что локация с использованием даже 2-х активных частот предоставляет ограниченные возможности. Поэтому в локаторе SuperCAT4+CPS используется 3 активные частоты, обеспечивающие эффективное решение широкого спектра задач локации инженерных коммуникаций при увеличении избирательности поиска. В тех случаях, когда уровень сигнала достаточен автоматически осуществляется измерение глубины залегания инженерных коммуникаций.

    Одновременное использование звукового сигнала громкоговорителя и электронного индикатора уровня сигнала позволяет предельно точно и максимально быстро определять местоположение подземных коммуникаций.

    Особенности локатора SuperCAT4+CPS:

    • Недорогой, простой в работе, точный трассоискатель;
    • Детектирует кабели малого диаметра;
    • Режим CPS - удобный поиск труб с системой катодной защиты.

  • Технические характеристики локатора SuperCAT4+CPS:

    Параметр Значение
    Типы подземных коммуникаций Все (для трассировки п/э труб необходимы дополнительные аксессуары)
    Максимальная глубина 3 м (может обнаруживать коммуникации и на большей глубине, но с меньшей точностью)
    Точность измерения глубины Режим Line (линия) - 5%, от 0,1 м до 3 м, режим Sonde (зонд-генератор) - 5%, от 0,1 м до 7 м
    Частоты локатора Power (50 Гц –1.5 кГц);
    Radio (15 кГц – 30 кГц);
    T1 (8 кГц, 33 кГц, 640 Гц)
    Частоты генератора Нет
    Генератор / мощность Опционально
    Функция "Компас" (отображение направления коммуникации) Нет
    Отображение глубины коммуникации в активном режиме (с генератором) Опционально
    Отображение глубины коммуникации в пассивном режиме (без генератора) В режиме CPS (поиск труб с системой катодной защиты)
    Встроенный GPS-приемник Нет
    Запись данных эксплуатации Нет
    Безконтактное наведение сигнала генератора Опционально
    Функция "StrikeAlert" - обнаружение силовых кабелей на малой глубине Есть
    Фильтрация нежелательных сигналов Есть
    Поиск повреждений Нет
    Функция поиска маркеров Нет
    Дистанционное управление генератором "iLoc" Нет
    Возможность подключения наушников Выносной динамик
    Режимы локации Power, Radio, CPS
    Защита от динамических перегрузок Есть
    ЖК дисплей Монохромный с подсветкой
    Управление Селекторный переключатель, регулятор чувствительности и фиксатор включен / выключен
    Питание генератора от 12В (от "прикуривателя") Нет
    Аккумуляторы повышенной емкости локатор / генератор Нет
    Ударопрочность Выдерживает падение на бетонное покрытие с высоты 1 м
    Интерфейс Mini USB
    Источник питания локатора 2 батареи LR20
    Время работы До 40 часов
    Пыле- и влагозащищённость IP54
    Рабочая температура От -20 °C до +50 °C
    Температура хранения От -20 °C до +70 °C
    Вес локатора 2,2 кг

  • Комплект поставки SuperCAT4+CPS

    № Наименование Количество
    1 Локатор SuperCAT4+CPS 1
    2 Батарея LR20 1
    3 Руководство по эксплуатации 1
