Успех ТПТ 27 144 Д, УспехТПТ27144Д
Трассировка и поиск повреждений индукционным методом
Успех ТПТ-27.144Д — трассотечеискатель для диагностики неметаллических и металлических трубопроводов
Код товара: 71875-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0001909

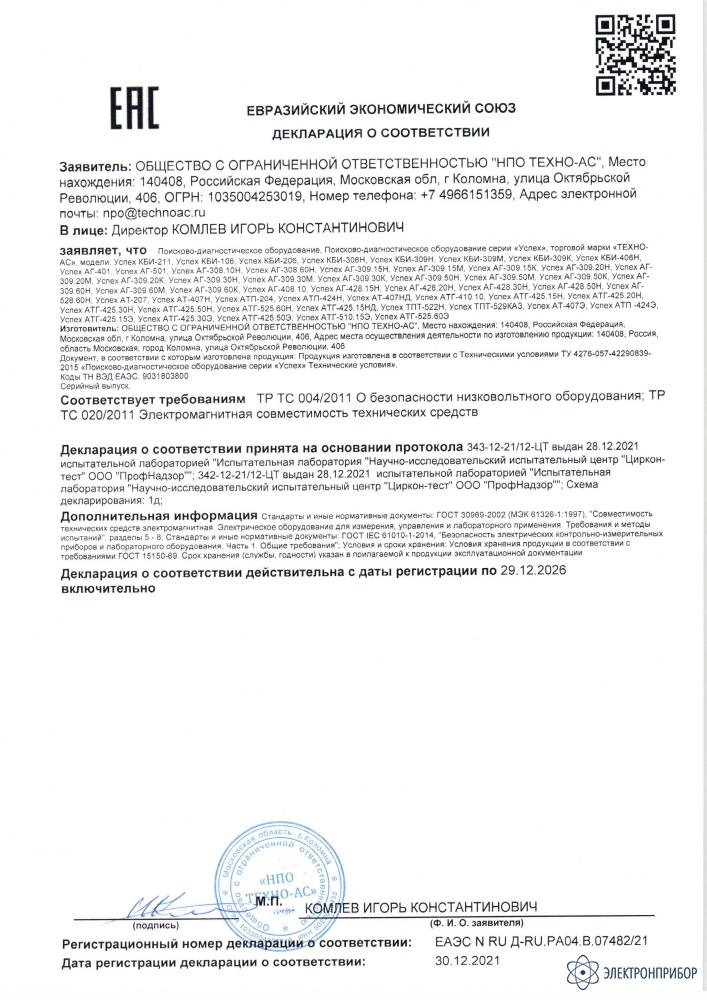

Сертификаты
Назначение трассотечеискателя для диагностики неметаллических и металлических трубопроводов Успех ТПТ-27.144Д:
- Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении более 5 км от места подключения генератора;
- Трассировка коммуникаций в канальной и бесканальной прокладке электромагнитным и акустическим методами;
- Определения мест повреждения кабельных линий электромагнитным и акустическим методами;
- Обследования участков местности перед проведением земляных работ;
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
В одном приборе совмещены генератор электромагнитных импульсов и генератор ударной установки.
Особенности трассотечеискателя для диагностики неметаллических и металлических трубопроводов Успех ТПТ-27.144Д:
Трассотечеискатель для диагностики неметаллических и металлических трубопроводов Успех ТПТ-27.144Д – универсальный многофункциональный комплект, в котором объединены три устройства:
1. Трассоискатель с акустическим датчиком

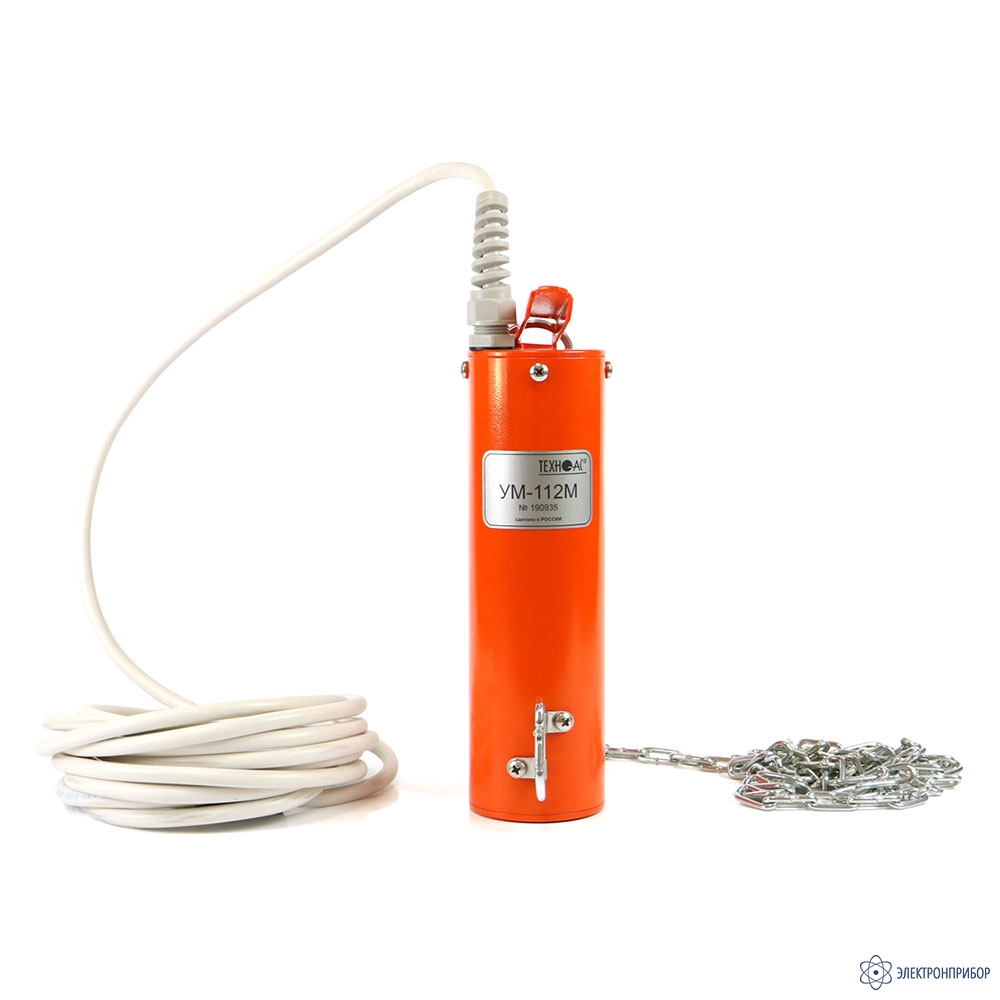

- Использованием в работе генератора переменной мощности АГ-144.1 (7,5...180 Вт) и механизма ударного УМ-112М (единственного в России);
- Полным отсутствием паразитных наводок на соседние объекты (трубы);
- Очень высокой точностью локализации.
Акустический метод применяется при определении мест расположения металлических и неметаллических трубопроводов, он незаменим при трассировке металлических трубопроводов в условиях высоких индустриальных помех, когда затруднена электромагнитная локализация (находящиеся рядом коммуникации, такие как трубы, кабели, металлические предметы; индустриальные помехи, такие как линии электропередач, железнодорожные и трамвайные линии и т.д.).
2. Трассоискатель с электромагнитным датчиком
- Возможность выбора мощности от 7,5 до 180 Вт;
- Автоматическое согласование с нагрузкой, что позволяет выдавать определенную мощность сигнала в случайную нагрузку;
- Применяется генерация переменного синусоидального тока (постоянными или кратковременными импульсами);
- Длительное время работы (до 18 часов при выборе малой мощности).
3. Течеискатель с акустическим датчиком
- Высокая чувствительность акустического датчика.

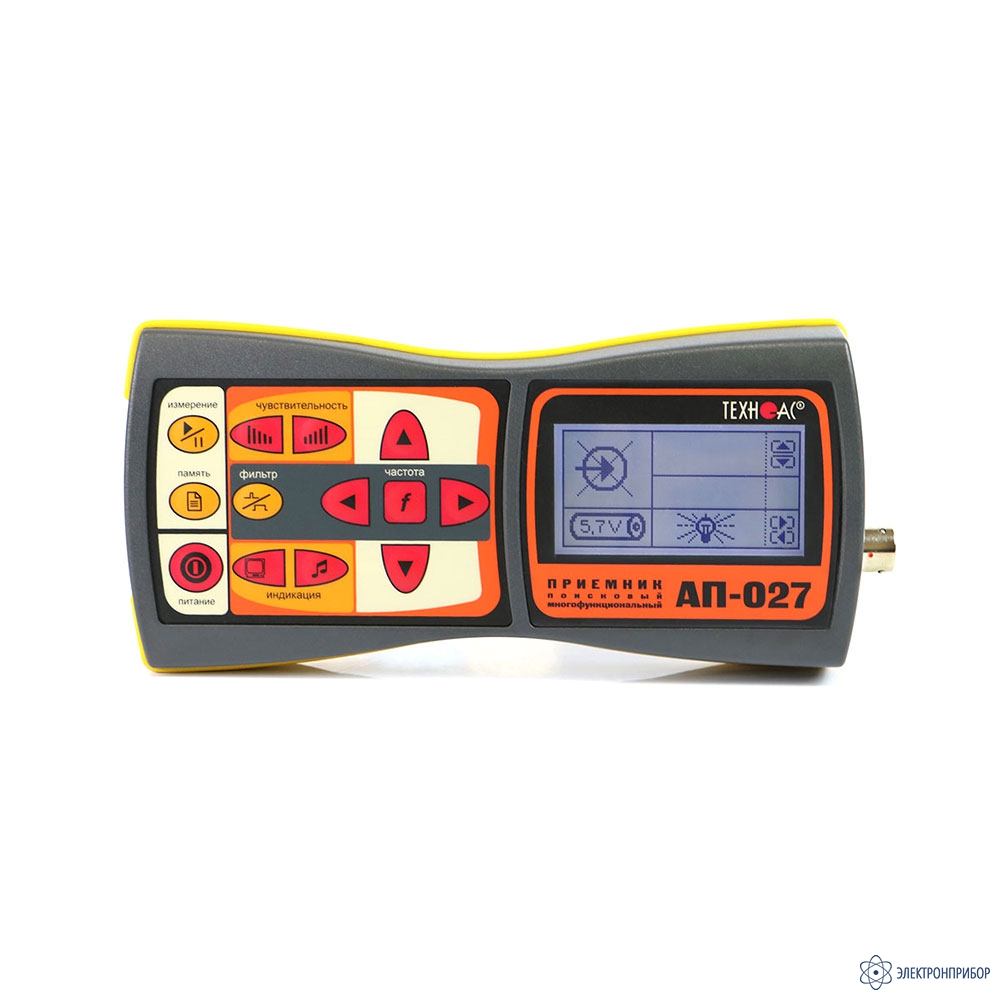

Особенности приемника АП-027М:
- цифровой трассопоисковый приемник;
- большой ЖК дисплей с переключаемыми режимами работы и индикации;
- отображение частотного спектра входного сигнала;
- вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
- приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
- при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
- при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
- класс защиты корпуса от внешних воздействий IP54.

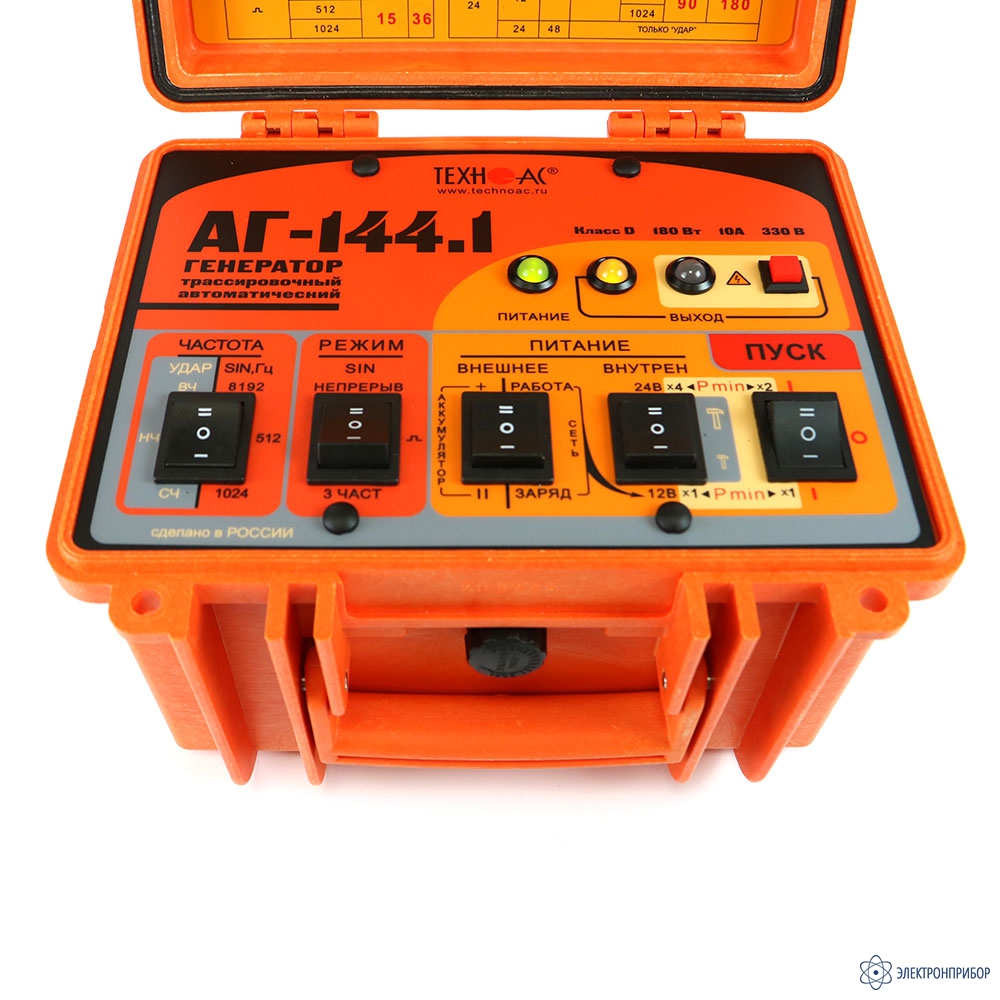

Особенности генератора АГ-144.1:
- возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт);
- при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
- длительное время непрерывной работы от собственного аккумулятора.
Рекомендуемые области применения трассотечеискателя для диагностики неметаллических и металлических трубопроводов Успех ТПТ-27.144Д:
- теплосети;
- водоканал;
- газораспределительные сети.
-
-
Технические характеристики трассотечеискателя для диагностики неметаллических и металлических трубопроводов Успех ТПТ-27.144Д:
Трассопоисковый приемник АП-027М Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал Головные телефоны -синтезированный звук ЧМ - Встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220 х 102 х 42 мм Масса электронного блока, не более 0,46 кг Трассировочный генератор АГ-144.1 Параметр Значение Частоты генерируемого сигнала, Гц Частоты SIN f1 / f2 / f3, ±0,1% 512 / 1024 / 8192 Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2 Режимы генерации «SIN» «непрерывный» непрерывная синусоидальная генерация «SIN» «_|¯|_» кратковременные посылки синусоидального сигнала
(длительность импульса 100 мс, частота следования импульсов 1 Гц)«SIN» «3 частоты» посылки синусоидального сигнала с чередованием частот f1, f2, f3
(длительность импульса 100 мс, частота следования импульсов 2 Гц)«УДАР» генерация ударных импульсов
(длительность импульса устанавливается автоматически)Выходные параметры синусоидальной генерации Максимальное выходное напряжение, В:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24 В
- при питании от сетевого блока
220
330
140Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% При автономном питании (12/24 В): Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частотыРвых, Вт 7,5 15 30 60 Rнагр, Ом 0,1…1300 0,15…660 0,3…1300 0,6…660 Режимы:
- импульсы 512 и 1024 ГцРвых, Вт 15 30 60 120 Rнагр, Ом 0,15…660 0,3…330 0,6…660 1,2…330 C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В: Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частотыРвых, Вт 45 90 Rнагр, Ом 0,45…2000 0,9…1000 Режимы:
- импульсы 512 и 1024 ГцРвых, Вт 90 180 Rнагр, Ом 0,9…1000 1,8…500 От сетевого блока питания: Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частотыРвых, Вт 18 36 Rнагр, Ом 1,8…800 Ом 0,4…400 Ом Режимы:
- импульсы 512 и 1024 ГцРвых, Вт 36 72 Rнагр, Ом 0,4…400 0,7…200 Допустимое сопротивление нагрузки любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля. Согласование с нагрузкой автоматическое, обеспечивающее достижение заданной мощности в нагрузке Источники питания Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM)
с перекоммутацией: 12 В / 14 Ач или 24 В / 7 АчСетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток до 6,7 А Функциональные особенности Автоматические функции - автосогласование (достижение заданной мощности в нагрузке);
- специальная программа управления передающей антенной;
- встроенный контроллер заряда, работающий с внешним источником 15…15,3 В;
- «автоопределение» подключения и отключения передающей антенны и ударного механизмаАвтоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
- при несоответствии внешнего напряжения питания режиму генерации / зарядки;
- при переключении режима сетевого питания в процессе зарядки;
- при коротком замыкании выхода в процессе согласования;
- при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходеАвтоматическое повторное согласование - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
- при переключении частоты / режима генерации «SIN»;
- при определенных изменениях напряжения питанияТипы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
- индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)Конструктивные параметры Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80% Индикация светодиоды трехцветные «питание» и «выход»:
- напряжение и состояние питания;
- мощность и состояние выхода красный;
- возможность или наличие «опасного» напряжения на выходе (>40 В)Управление Клавишные переключатели:
на 3 положения
- «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
- «РЕЖИМ» «SIN» - вид синусоидальной генерации;
- «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании
на 2 положения
- «ПИТАНИЕ»;
- «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
- «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)
красная кнопка
- загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)Габаритные размеры электронного блока (кейса), не более, мм 250х215х165 Вес электронного блока, не более, кг 8,5 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС Класс климатической защиты IP65 Технические характеристики электромагнитного датчика ЭМД-257 Параметр Значение Тип преобразователя Резонансная ферритовая магнитная антенна Частота резонанса, Гц 50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания От приемника Коммутация резонанса Принудительная (управляется приемником) Технические характеристики акустического датчика AD-327 Габаритные размеры прибора, не более, мм 120х135 Масса, не более, кг 1,7 Технические характеристики индукционной антенны ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса Пластмассовый, герметичный Технические характеристики ударного механизма УМ-112М Рабочее положение крепления ударного механизма на трубу:
- допустимое
- оптимальное для максимальной дальности трассировки
любое
верхнееДлина соединительного кабеля, не менее, м 5 Диаметр исследуемой трубы, мм от 50 Габаритные размеры, не более, мм 90 х 200 Масса комплекта, не более, кг 3 -

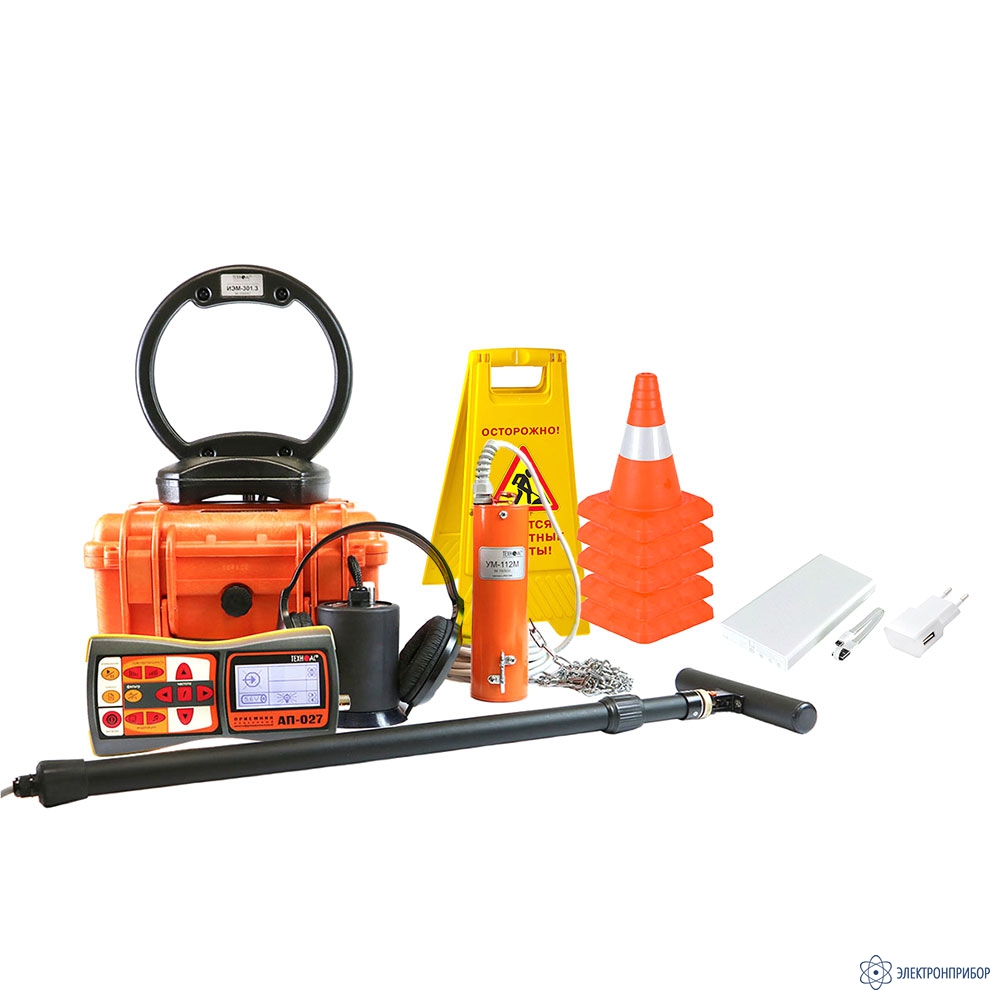

Комплект поставки Успех ТПТ-27.144Д
№ Наименование Количество 1 Трассопоисковый приемник АП-027М 1 2 Генератор АГ-144.1 1 3 Антенна индукционная ИЭМ-301.3 1 4 Датчик электромагнитный ЭМД-257 1 5 Комплект акустического датчика AD-327 1 6 Ударный механизм УМ-112М 1 7 Головные телефоны 1 8 Держатель для приемника АП-027.00.010 1 9 Источник питания ENP-120-12 1 10 Кабель АГ144.02.020 1 11 Кабель AG144.02.060 1 12 Кабель АГ120.02.050 1 13 Кабель АГ105.02.020 1 14 Контакт магнитный АГ120.02.090 2 15 Штырь заземления АГ110.02.004 2 16 Крестовая отвертка 1 17 Батарейки для приемника (AA) 4 18 Сумка для антенны индукционной ИЭМ-301.3 (чехол 53107) 1 19 Сумка для электромагнитного датчика ЭМД-257 (чехол 53186) 1 20 Сумка для генератора АГ-144.1 (чехол 53187) 1 21 Сумка для комплекта (чехол 53183) 1 22 Сумка для ударного механизма УМ-112М (чехол 53208) 1 23 Колпачок изоляционный d=8 мм 2 24 Кабель для подключения внешнего аккумулятора AP027.02.030 1 25 Кабель для подключения внешнего аккумулятора AP027.02.030 1 26 Кабель для подключения внешнего аккумулятора AP027.02.030 1 27 Кабель для подключения внешнего аккумулятора AP027.02.030 1 28 Power Bank, 10 000 mAh 1 29 Конус дорожный, высота 30 см 5 30 Аварийный знак "Люк открыт" или "Идут работы" 1 31 Руководство по эксплуатации 3 32 Паспорт 1 -

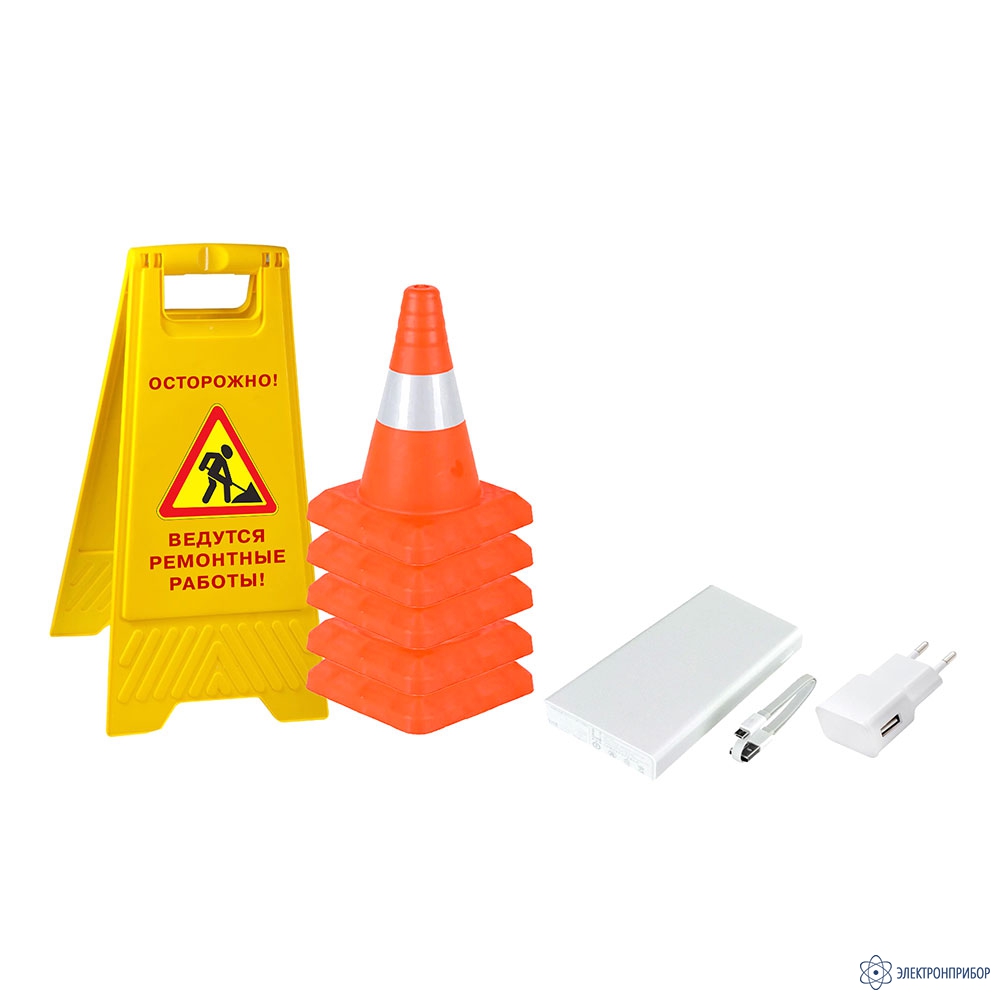

Дополнительная комплектация Успех ТПТ-27.144Д
-
Файлы для Успех ТПТ-27.144Д
