Успех АГ-309-60ЦК, Успех АГ309.60ЦК, Успех АГ-309.60-ЦК, Успех АГ-309-60-ЦК
Трассировка и поиск повреждений индукционным методом
Успех АГ-309.60ЦК — трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат
Код товара: 74979-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0005250
Описание трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60ЦК:
Трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60ЦК предназначен для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии, а также генератор повышенной мощности до 180 Вт и дальностью работы до 10 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60ЦК:
- определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м;
- трассировка коммуникаций с использованием генератора на расстояние до 10 км;
- поиск электрических кабелей под напряжением;
- поиск мест пересечения трубопровода и кабеля;
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ;
- трассировка коммуникаций с сохранением координат и параметров точек.
Рекомендуемые области применения трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60ЦК:
- электросети;
- телекоммуникация;
- строительно-монтажные организации;
- ЖКХ;
- водоканалы;
- теплосети;
- нефтегазовая отрасль;
- геодезия.
Особенности приемника АП-019.5:
- современный цифровой трассопоисковый приемник-моноблок;
- цветной дисплей с автоматической и ручной регулировкой яркости;
- встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
- температура эксплуатации от -30 до +50°С;
- широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц;
- широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
- возможность выбора активных рабочих частот и режимов работы;
- функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора;
- автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- встроенный динамик с регулировкой уровня громкости;
- настраиваемый режим «Сон» для экономии заряда батарей;
- дополнительные функции при подключении внешних датчиков;
- меню на двух языках (русский и английский);
- возможность подключения внешнего аккумулятора Power Bank.

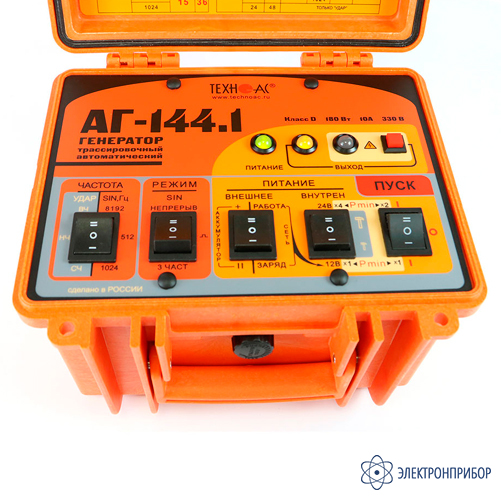

Особенности генератора АГ-114.1:
- возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт);
- при работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
- длительное время непрерывной работы от собственного аккумулятора.
Режимы индикации приемника АП-019.5:
-
-
Технические характеристики трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.60ЦК:
Параметр Значение Трассопоисковый приемник АП-019.5 Частоты фильтров 50, 60, 100, 120, 512, 1024, 8192, 32768 Гц Диапазон частот «Широкая полоса» 0,05 …7,00 кГц;
7,00 …14,00 кГцДиапазон частот «Две частоты» одновременный прием частот 1024 Гц и 2048 Гц Динамический диапазон входных сигналов 140 дБ Количество встроенных датчиков 5 Максимальная чувствительность (33 кГц) 3 мкА на расстоянии 1 м Объем памяти модуля GPS не менее 200000 точек Подключаемые внешние датчики ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ Управление чувствительностью (усилением сигнала) Полуавтоматическое / ручное (по выбору);
Автоматическое для режима «Трасса»Определение глубины залегания коммуникации 0,01....30,00 м Точность определения глубины залегания ±5 см при глубине до 1 м,
±5% при глубине свыше 1 мИзмерение «сигнального» тока в коммуникации 0,001....50,00 А Точность определения оси коммуникации ±5 см при глубине до 1 м,
±5% от глубины залегания при глубине свыше 1 мРабота с импульсными сигналами при работе с генераторами ТЕХНО-АС Визуальная индикация цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости Звуковая индикация синтезированный звук с ЧМ;
звуковая индикация нажатия кнопокИсточник питания 4 Li-ion батареи 3,7 В, 3200 мАч;
внешний аккумулятор (Power Bank)Режим «Сон» 0…23 час 59 мин Время непрерывной работы от одного комплекта Li-ion батарей не менее 8 часов при яркости экрана 100% Диапазон температур эксплуатации / хранения -30…+50 / -30…+60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,4 кг Генератор АГ-144.1 Частоты генерируемого сигнала, Гц Частоты SIN f1 / f2 / f3, ±0,1% 512 / 1024 / 8192 Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2 Режимы генерации «SIN» «непрерывный» непрерывная синусоидальная генерация «SIN» «_|¯|_» кратковременные посылки синусоидального сигнала
(длительность импульса 100 мс, частота следования импульсов 1 Гц)«SIN» «3 частоты» посылки синусоидального сигнала с чередованием частот f1, f2, f3
(длительность импульса 100 мс, частота следования импульсов 2 Гц)«УДАР» генерация ударных импульсов
(длительность импульса устанавливается автоматически)Выходные параметры синусоидальной генерации Максимальное выходное напряжение, В:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24 В
- при питании от сетевого блока
220
330
140Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20% При автономном питании (12/24 В): Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частотыРвых, Вт 7,5 15 30 60 Rнагр, Ом 0,1…1300 0,15…660 0,3…1300 0,6…660 Режимы:
- импульсы 512 и 1024 ГцРвых, Вт 15 30 60 120 Rнагр, Ом 0,15…660 0,3…330 0,6…660 1,2…330 C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В: Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частотыРвых, Вт 45 90 Rнагр, Ом 0,45…2000 0,9…1000 Режимы:
- импульсы 512 и 1024 ГцРвых, Вт 90 180 Rнагр, Ом 0,9…1000 1,8…500 От сетевого блока питания: Режимы:
- непрерывно
- импульсы 8192 Гц и 3 частотыРвых, Вт 18 36 Rнагр, Ом 1,8…800 Ом 0,4…400 Ом Режимы:
- импульсы 512 и 1024 ГцРвых, Вт 36 72 Rнагр, Ом 0,4…400 0,7…200 Допустимое сопротивление нагрузки любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля. Согласование с нагрузкой автоматическое, обеспечивающее достижение заданной мощности в нагрузке Источники питания Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM)
с перекоммутацией: 12 В / 14 Ач или 24 В / 7 АчСетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток до 6,7 А Функциональные особенности Автоматические функции - автосогласование (достижение заданной мощности в нагрузке);
- специальная программа управления передающей антенной;
- встроенный контроллер заряда, работающий с внешним источником 15…15,3 В;
- «автоопределение» подключения и отключения передающей антенны и ударного механизмаАвтоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
- при несоответствии внешнего напряжения питания режиму генерации / зарядки;
- при переключении режима сетевого питания в процессе зарядки;
- при коротком замыкании выхода в процессе согласования;
- при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходеАвтоматическое повторное согласование - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
- при переключении частоты / режима генерации «SIN»;
- при определенных изменениях напряжения питанияТипы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
- индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
- индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)Конструктивные параметры Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80% Индикация светодиоды трехцветные «питание» и «выход»:
- напряжение и состояние питания;
- мощность и состояние выхода красный;
- возможность или наличие «опасного» напряжения на выходе (>40 В)Управление Клавишные переключатели:
на 3 положения
- «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
- «РЕЖИМ» «SIN» - вид синусоидальной генерации;
- «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании
на 2 положения
- «ПИТАНИЕ»;
- «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
- «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)
красная кнопка
- загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)Габаритные размеры электронного блока (кейса), не более, мм 250х215х165 Вес электронного блока, не более, кг 8,5 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС Класс климатической защиты IP65 Индукционная антенна ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный -
Комплект поставки Успех АГ-309.60ЦК
№ Наименование Количество 1 Трассопоисковый приемник АП-019.5 1 2 Генератор АГ-114.1 1 3 Индукционная антенна ИЭМ-301.3 1 4 Источник питания AG114M.02.020 1 5 Кабель VENTION mini USB-USB 1,5 м AG114M.02.020 1 6 Блок питания CD122 1 7 Кабель для заземления АГ105.02.020 1 8 Кабель для подключения внешнего аккумулятора АГ120.02.020 1 9 Кабель выходной АГ120.02.050 1 10 Штырь заземления АГ110.02.004 2 11 Контакт магнитный АГ120.02.090 2 12 Чехол для приемника (чехол 53212) 1 13 Чехол для генератора (чехол 53181) 1 14 Чехол для индукционной антенны ИЭМ-301 1 15 Сумка для комплекта (чехол 53222) 1 16 Руководство по эксплуатации 2 17 Паспорт 1 -
