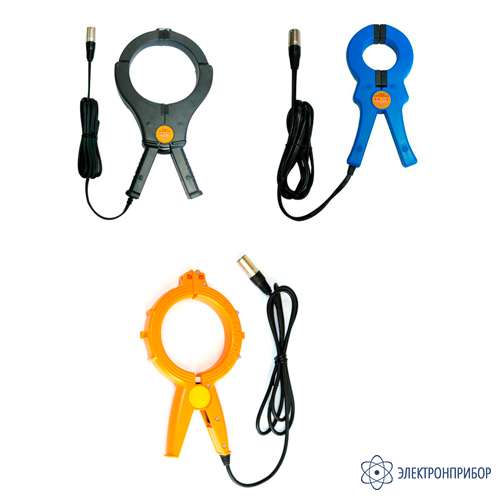

CI-105 (КИ-105) — клещи индукционные

Код товара: 43121

Описание
Характеристики
Комплектация
Совместимость 33
Модификации 5
Показать всё

5 вариантов исполнения
- Производитель

  ТЕХНО-АС
Назначение клещей индукционных CI-105:

Клещи индукционные CI-105 предназначены для:
- подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты от генератора АГ-105, АГ-107 и АГ-108;
- выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.
Методика работы клещей индукционных CI-105:

Трассировка кабельной линии (в том числе находящейся под напряжением)
- Подключить индукционные клещи к выходному разъему генератора.
- Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора.
- Обхватить до смыкания полуколец индукционными клещами кабель.
- Включить на генераторе генерацию трассировочного сигнала.
- На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
- При завершении трассировки отключить на генераторе режим генерации.
- Снять индукционные клещи с кабеля.
Выбор кабеля из пучка
- Подать на выделенный кабель сигнал испытательной частоты.
- На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии.
- Подключить к трассопоисковому приемнику индукционные клещи.
- Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.

Технические характеристики клещей индукционных CI-105:

Наименование	Внутренний диаметр, мм	Внешний вид
Клещи индукционные CI-105/50	50
Клещи индукционные CI-105/100	100
Клещи индукционные CI-105/125	125
