Атлет АГ-309.500К-СКИ — кабелетрассотечеискатель с возможностью контроля качества изоляции

Код товара: 74982
  • Кабелетрассотечеискатель с возможностью контроля качества изоляции Атлет АГ-309.500К-СКИ Кабелетрассотечеискатель с возможностью контроля качества изоляции Атлет АГ-309.500К-СКИ

    • Гарантия

      24 месяца

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-Б0000571

    Описание кабелетрассотечеискателя с возможностью контроля качества изоляции Атлет АГ-309.500К-СКИ:

    Комплект кабеледефектоискателя Успех АГ-309.500К-СКИ включает в себя многофункциональный высокоэффективный генератор и универсальный, трехкоординатный, моноблочный приемник с расширенной графической индикацией, улучшенной помехозащищенностью и возможностью подключения внешних датчиков. Комплект позволяет точно и легко инспектировать трубопровод на расстоянии более 10 км, обеспечивая одновременное измерение тока и градиента напряжения даже в зонах, где имеется контакт с другими металлическими структурами, помехи или значительное скопление коммуникаций. Это позволяет исключить необходимость персоналу, обслуживающему трубопровод, выполнять прямое подсоединение электродов и ручные расчеты для оценки токов потерь катодной защиты вдоль трубопровода, снижая, таким образом, число ложных показаний и минимизируя неопределенность определения мест вскрытия грунта. Затем, используя датчики ДОДК-117 или ДКИ-117, может быть проведена локализация любых потерь тока, связанных с повреждением покрытия трубопровода, в более узкой зоне в пределах 1 метра.

    Назначение кабелетрассотечеискателя с возможностью контроля качества изоляции Атлет АГ-309.500К-СКИ:

    • поиск неисправностей кабельных линий;
    • определение положения подземных коммуникаций;
    • прямое цифровое измерение глубины их залегания на всех рабочих частотах;
    • указание направления отклонения от оси коммуникации в режиме «Трасса»;
    • измерение силы тока в коммуникации;
    • поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117;
    • поиск мест повреждения изоляции защитных покрытий газо-нефте- проводов с катодной защитой;
    • проведение одновременно трассировки и поиска мест повреждения кабеля.

    Принцип работы кабелетрассотечеискателя с возможностью контроля качества изоляции Атлет АГ-309.500К-СКИ:

    Комплект кабеледефектоискателя Успех АГ-309.500К-СКИ предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых и сигнальных кабелей, трубопроводов), на глубине до 10 м и удалении до 10 км от места подключения генератора, поиска неисправностей кабельных линий, мест повреждения изоляции силовых кабелей, мест повреждения защитных покрытий газо-нефтепроводов с катодной защитой, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

  • Технические характеристики кабелетрассотечеискателя с возможностью контроля качества изоляции Атлет АГ-309.500К-СКИ:

    Параметр Значение
    Приемник АП-019.3
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Диапазон частот «Радио» 8…40 кГц
    Частота фильтра в режиме «Зонд» 512 Гц
    Динамический диапазон входных сигналов 120 дБ
    Количество встроенных датчиков 4
    Максимальная чувствительность
    (Режим «График» f0= 33 кГц, некогерентные помехи +10дБ в диапазоне от 31...до 35 кГц )    		 5 мкА на расстоянии 1 м
    Объем памяти модуля GPS 2300 «точек»
    Подключаемые внешние датчики КИ-110/(КИ-105), НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью (усилением сигнала) Автоматическое – для 2D отображения «Трасса».
    Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд».
    Автоматическое / ручное (по выбору) – для режима «2 частоты».
    Определение глубины залегания коммуникации 0,01....9,99 м
    Автоматически в режиме «Трасса»
    По нажатию кнопки в режиме «Зонд»
    Точность определения глубины залегания ±5%
    Измерение «сигнального» тока в коммуникации 0,001....9,99 А
    Автоматически в режиме «Трасса»
    Точность измерения тока принимаемого сигнала ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим)
    Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
    Индицируемые параметры 2D визуализация положения трассы относительно прибора;
    Глубина залегания трассы;
    Ток сигнала;
    Графики уровня сигнала;
    Сила сигнала;
    Параметры настройки и управления
    Звуковая индикация Встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В:
    - 4 элемента тип «С»;
    - внешний аккумулятор (Power Bank - опция)
    Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
    Автоматическое отключение питания при без действии для экономии заряда После 30 минут
    Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,45 кг
    Генератор ГП-500
    Питание генератора:
    - сеть переменного тока напряжением, В
    - частота сети, Гц
    - источник постоянного тока с уровнем пульсаций на выходе при максимальной мощности не более 10% с напряжением, В
    220±20
    50-60
    от 12 до 30
    Действующее значение выходного напряжения генератора при питании от сети 220 В на нагрузке 10 Ом, В, не менее    25
    Действующее значение выходного тока генератора на частотах от 1000 при питании от сети переменного тока на омической  нагрузке не более 1 Ом, А, не менее 25
    Уровень максимального тока в нагрузке устанавливается вручную с шагом перестройки 10% от 0 до 100%
    Частота первой гармоники выходного тока генератора устанавливается от 100 Гц до 10 кГц с шагом, Гц    10
    Генератор работает в режиме непрерывной генерации (для получения максимальной мощности) или в режиме с модуляцией сигнала основной частоты импульсами модулирующей частоты с периодом, сек от 0,5 до 2,0
    Шаг перестройки периода модуляции составляет, сек.   0,1
    Общий КПД генератора при номинальной выходной мощности при питании от сети 220 В, не менее 80%
    Габаритные размеры корпуса генератора, мм, не более           80х220х300
    Масса генератора, кг, не более 3
    Генератор сохраняет работоспособность при температуре окружающего воздуха, 0°C, и относительной влажности при 200°C от -20  до + 40
    90%
    Датчик контроля качества изоляции ДКИ-117
    Чувствительность в различных положениях переключателя, В
    «0»
    «I»
    «II»
    0,3…14
    3…1400
    30…1400
    Частотный диапазон чувствительности, Гц 40...10000
    Максимально допустимое переменное входное напряжение, В 400
    База (расстояние между электродами в рабочем положении), не более, мм:
    - на угол 30°
    - на угол 60°
    550
    880
    Длина штанг, не более, мм:
    - в рабочем положении
    - в транспортном положении
    870
    490
    Вес, не более, кг 0,8
    Датчик определитель дефектов коммуникаций ДОДК-117
    Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, мм2 15
    Точность определения обрыва кабеля, м 0,25
    Входное сопротивление датчика, МОм 2,4
    Питание предварительного усилителя внешнее от приемника
    Коэффициент усиления предварительного усилителя, дб 40

  • Комплект поставки Атлет АГ-309.500К-СКИ

    № Наименование Количество

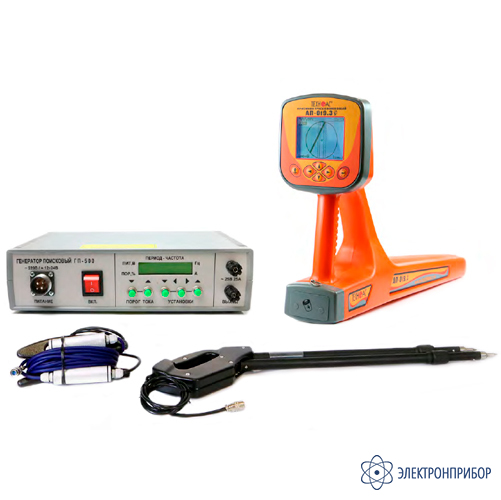

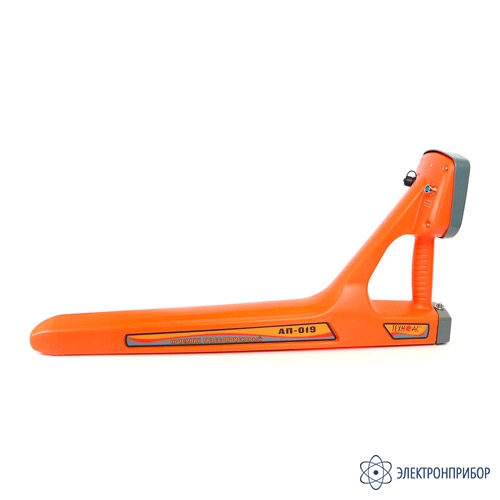

    1 Трассопоисковый приемник АП-019.3 1
    2 Генератор ГП-500 1
    3 Кабель USB 2.0 AM-mini USB 1 м 1
    4 Кабель для источника питания AG120.02.060 1
    5 Кабель внешнего аккумулятора АГ120.02.020 1
    6 Кабель выходной АГ120.02.050 1
    7 Кабель для заземления АГ105.02.020 1
    8 Контакт магнитный АГ120.02.090 2
    9 Штырь заземления АГ110.02.004 2
    10 Батарейка 4
    11 Диск CD-R по АП-019.3 1
    12 Датчик контроля качества изоляции ДКИ-117 1
    13 Датчик-определитель дефектов коммуникаций ДОДК-117 1
    14 Сумка для ДКИ (чехол 53178) 1
    15 Сумка для антенны (чехол 53107) 1
    16 Сумка для генератора (чехол 53181) 1
    17 Сумка для приемника (чехол 53212) 1
    18 Сумка для комплекта (чехол 53222) 1
    19 Руководство по эксплуатации 2
