Трассировка и поиск повреждений индукционным методом

Eaglotest S191 — трассоискатель

Код товара: 81439
  • Трассоискатель Eaglotest S191 Трассоискатель Eaglotest S191

    Назначение трассоискателя Eaglotest S191:

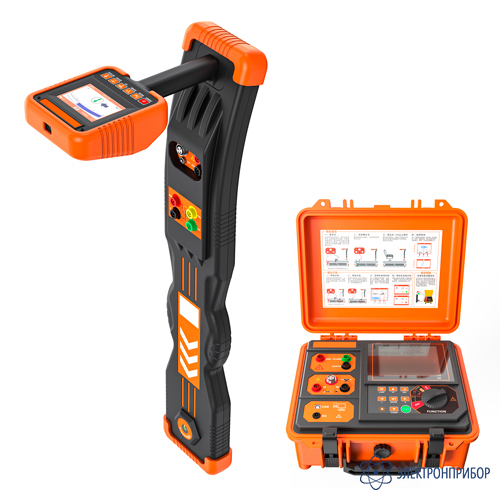

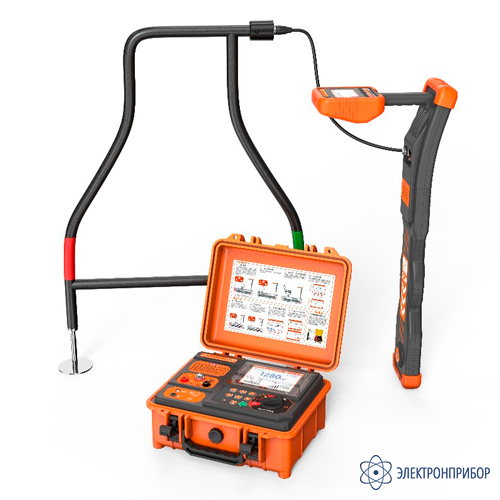

    Трассоискатель Eaglotest S190 представляет собой современный многофункциональный трассопоисковый прибор, позволяющий выполнять широкий перечень задач. Трассоискатель комплектуется генератором мощностью 10 Вт. С помощью специальной принадлежности А-рамки выполняется поиск мест повреждения изоляции трубопроводов и кабелей.

    Функции трассоискателя Eaglotest S191:

    • трассировка подземных коммуникаций;
    • определение направления;
    • привязка к системе GPS-координат (при использовании внешних устройств);
    • измерение глубины и тока;
    • идентификация «свой/чужой»;
    • выбор кабеля из пучка;
    • поиск повреждений изоляции (опционально);
    • измерение сопротивления изоляции;
    • измерение напряжения.

  • Технические характеристики трассоискателя Eaglotest S191:

    Параметр Значение

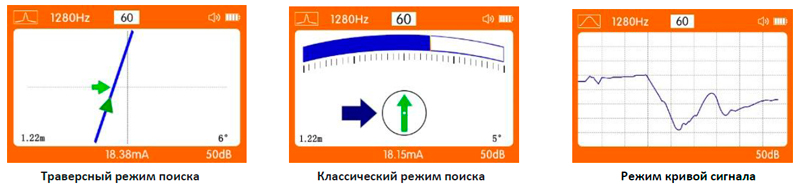

    Режимы поиска Траверсный режим (вид-план), классический режим, режим кривой сигнала
    Режимы локации Размытый максимум, максимум, минимум
    Погрешность измерения ±5% (глубина менее 3 м);
    ±10% (глубина от 3 до 20 м)
    Максимальная глубина обнаружения 20 м
    Способность к защите от помех Чрезвычайно узкая полоса частот приема позволяет полностью подавлять частотные и гармонические помехи от соседних кабелей и трубопроводов
    Идентификация целевой трасы Режим направленного сигнала
    Частоты Активные частоты: 577 Гц, 640 Гц, 1280 Гц, 2.56 кГц, 3.20 кГц, 4.09 кГц, 8.19 кГц, 10 кГц, 33 кГц, 66 кГц, 82 кГц, 201 кГц
    Пассивные частоты: 50 Гц, 250 Гц
    Беспроводная связь Связь по Bluetooth

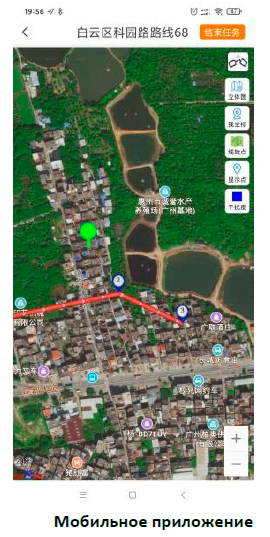

    Подключение к мобильным приложениям для обработки различных данных
    Дисплей приемника Цветной ЖК-дисплей с диагональю 3,5 дюйма
    Размеры приемника (ДхШхВ) 290 × 128 × 700 мм
    Вес 1,9 кг
    Зарядное устройство приемника DC 8.4В 1A
    Источник питания приемника Li-Ion аккумулятор 7.4В DC 2600mAh
    Мощность встроенного фонаря 1 Вт max
    Степень защиты приемника IP54
    Функционал генератора Мультичастотный режим, поиск повреждений, измерение параметров изоляции
    Варианты подачи сигнала Прямое подключение, индукционные клещи, индуктивный метод наведения
    Частоты 577 Гц, 640 Гц, 1280 Гц, 2.56 кГц, 3.20 кГц, 4.09 кГц, 8.19 кГц, 10 кГц, 33 кГц, 66 кГц, 82 кГц, 201 кГц
    Максимальная выходная мощность генератора 10 Вт
    Согласование импеданса Полностью автоматическое согласование импеданса в режиме реального времени и функции защиты
    Выходное напряжение для прямого
    подключения    		 150 В max
    Защита Защита от перегрузки и короткого замыкания
    Дисплей генератора Цветной ЖК-дисплей с диагональю 5,6 дюйма
    Размеры генератора 320 × 275 × 145 мм
    Вес генератора 3,85 кг
    Зарядное устройство генератора DC 12.6В 2A
    Источник питания генератора Li-Ion аккумулятор 11,1В DC 12800 mAh
    Степень защиты генератора IP54

  • Комплект поставки Eaglotest S191

    № Наименование Количество
    1 Трассоискатель Eaglotest S191 1
