УТ-1, УТ 1, УТ1

Трассировка и поиск повреждений индукционным методом

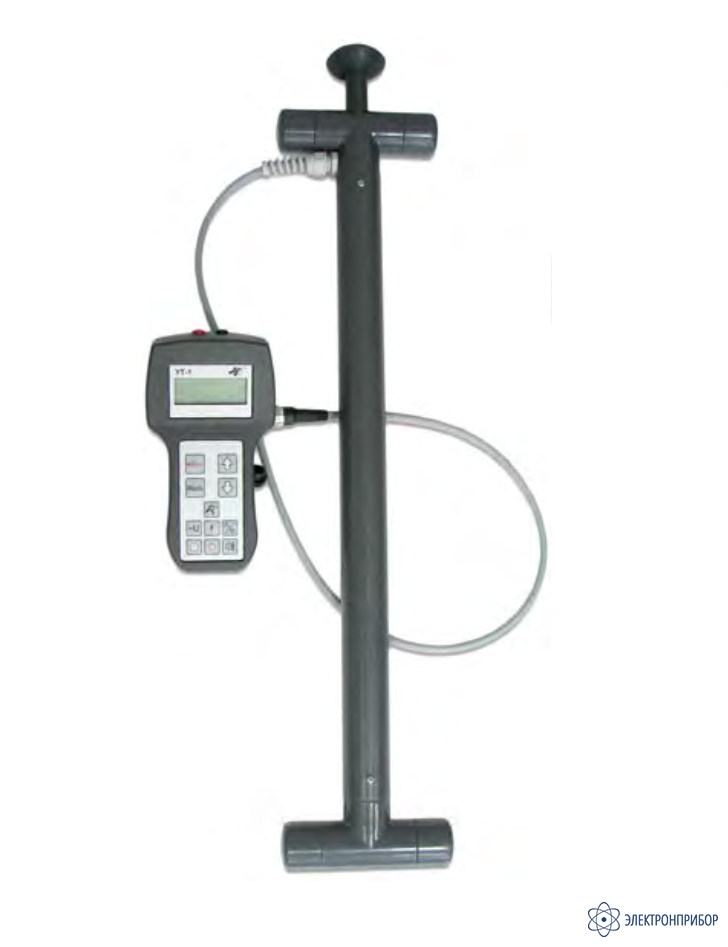

УТ-1 «Менделеевец» — универсальный трассоискатель, искатель повреждений изоляции (ИПИ)

Код товара: 44133

    • Гарантия

      24 месяца

    Описание универсального трассоискателя, искателя повреждений изоляции (ИПИ) УТ-1 «Менделеевец»:

    Для определения оси и глубины залегания металлических сооружений используется поисковый модуль. Поисковый модуль содержит три индуктивных датчика магнитного поля, что позволяет одновременно находить ось металлического сооружения и определять его глубину залегания.

    Для поиска повреждений изоляции используются стальные электроды марки ЭСТ «Менделеевец» или А-рамка. А-рамка имеет фиксированное расстояние между электродами и позволяет производить поиск повреждений изоляции одному оператору. Электроды ЭСТ «Менделеевец» могут быть разнесены на большое расстояние, что позволяет повысить точность локализации дефектов. Высокая избирательность и чувствительность позволяют находить даже небольшие повреждения при больших глубинах залегания металлических сооружений. Хранение результатов предыдущих замеров в энергонезависимой памяти и отображение отношения текущих измерений к предыдущим, упрощают локализацию повреждений.

    Встроенный микропроцессор позволяет на ходу вычислять силу тока в металлическом сооружении. Значения силы тока могут сохраняться в энергонезависимой памяти и передаваться на компьютер для обработки информации. По падению силы тока производится интегральная оценка состояния защитных покрытий металлических сооружений.

    Универсальный трассоискатель УТ-1 «Менделеевец» позволяет производить поиск подземных металлических сооружений и повреждений изоляции как по сигналам промышленной частоты (50 и 100 Гц) так и сигналам от генератора ГП-1 «Менделеевец».

    Особенности универсального трассоискателя, искателя повреждений изоляции (ИПИ) УТ-1 «Менделеевец»:

    • Высокая чувствительность;
    • Возможность изменения рабочих частот по требованию заказчика;
    • Регистрация всех измеренных значений в энергонезависимой памяти;
    • Непосредственное измерение глубины залегания металлических сооружений;
    • Бесконтактное измерение тока в металлических сооружениях;
    • Поиск повреждений изоляции;
    • Вывод поискового сигнала как на графический дисплей в виде стрелок, «аналоговой шкалы», цифровой информации так и на наушник;
    • Влагозащищенный корпус.

  • Технические характеристики универсального трассоискателя, искателя повреждений изоляции (ИПИ) УТ-1 «Менделеевец»:

    УТ-1 «Менделеевец»
    Параметр Значение
    Рабочие частоты 50Гц, 100Гц, 128Гц, 1075Гц, 1100Гц*
    Минимальная сила наведенного переменного тока в подземном металлическом сооружении, необхо- димая для определения оси данного сооружения 3 мА**
    Диапазоны измерения напряжения переменного тока 1,0 мВ; 10 мВ; 100 мВ; 1,0 В
    Объём энергонезависимой памяти 4 Мб
    Встроенный аккумулятор:
    – Тип аккумулятора
    – Ёмкость, мА•ч
    Li-lon
    4800
    Время работы от АКБ без подзарядки, ч, не менее 24
    Интерфейс связи с ПК USB
    Рабочий диапазон температур, °С от 0 до +40
    Габаритные размеры (ДхШхВ), мм, не более:
    - Приемный модуль
    - Поисковый модуль    		 190x110x80
    690х140х46
    Масса, г, не более:
    - Приемный модуль
    - Поисковый модуль    		 550
    1000
    *Возможно изменение частот в диапазоне от 50 до 2000 Гц по требованию заказчика. Выбор дополнительных частот производится только на стадии заказа прибора, т.к. изменение частоты связанно с заменой элементной базы.
    **При поиске по максимуму и при расстоянии до оси подземного металлического сооружения 1 м.
    ГП-1 «Менделеевец»
    Параметр Значение
    Основные рабочие частоты, Гц 50, 100, 128, 1075, 1100
    Дополнительные рабочие частоты, Гц 16, 273, 491, 526*
    Форма выходного сигнала синусоидальная
    Максимальная выходная мощность, Вт 60
    Максимальный выходной ток, А 2
    Сопротивление нагрузки, Ом 10 — 1000**
    Напряжение питания, DC, В 10 — 24
    Рабочий диапазон температур, °С от 0 до +45
    Габаритные размеры (ДхШхВ), мм 295х340х150
    Срок службы, лет, не менее 5
    *Возможно изменение частот по требованию заказчика
    **Сохраняет работоспособность при выходе за указанные пределы

  • Комплект поставки УТ-1 «Менделеевец»

    № Наименование Количество
    1 Приемный модуль 1
    2 Поисковый модуль 1
    3 Сетевой адаптер 1
    4 Автомобильный адаптер 1
    5 Измерительные провода 1 комплект
    6 Кабель для передачи данных на ПК 1
    7 Наушники 1
    8 Руководство по эксплуатации 1
    9 Сумка для транспортировки 1

  • Совместимость с УТ-1 «Менделеевец»
