Успех АГ-309.50Н — трассоискатель
Код товара: 71843-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0001925
Сертификаты
Описание трассоискателя Успех АГ-309.50Н:

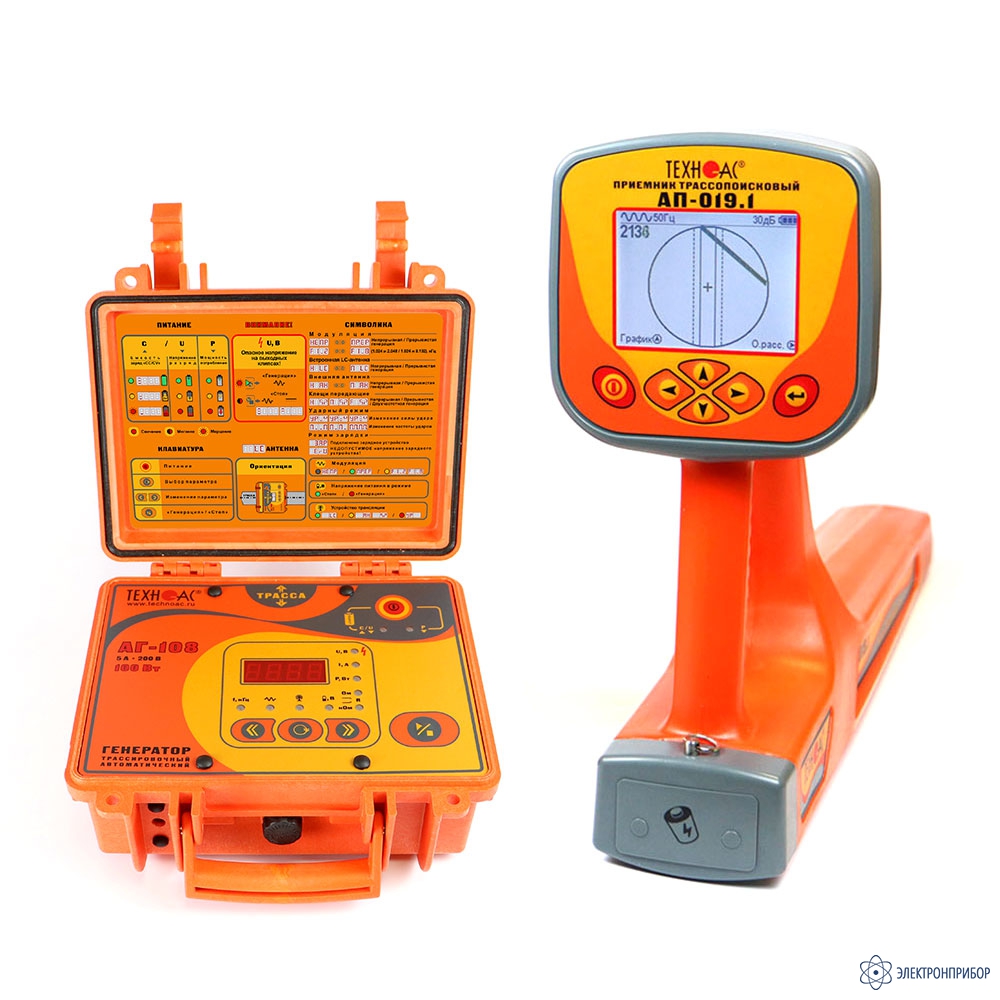

Трассопоисковый комплект предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.

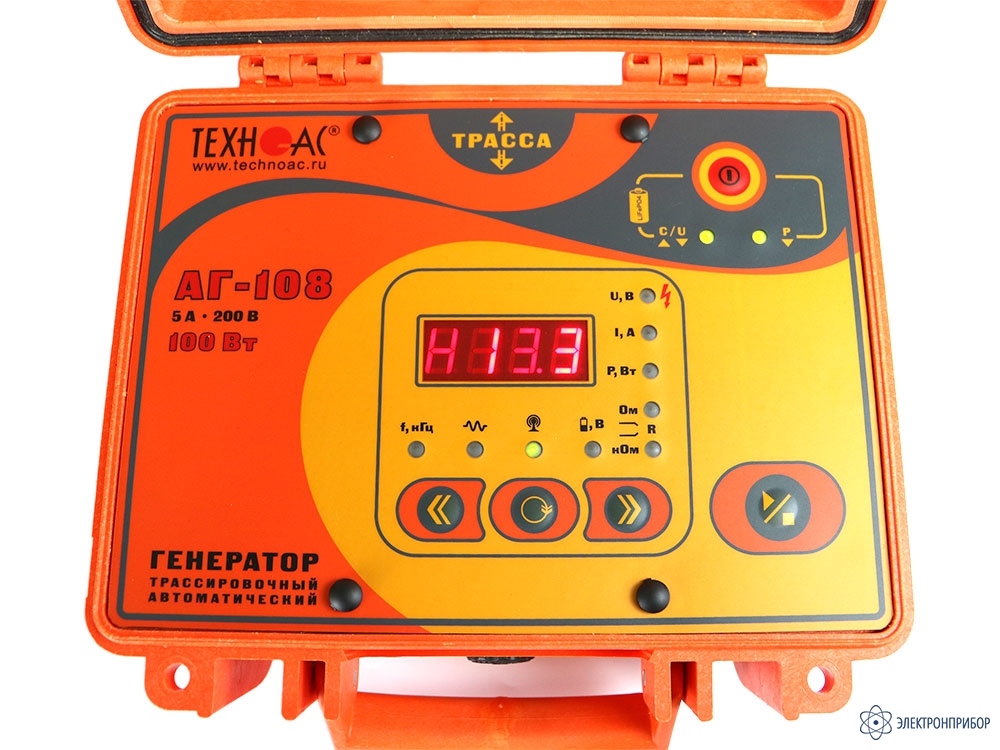

Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Выходная мощность генератора до 100 Вт.
Назначение трассоискателя Успех АГ-309.50Н:
- Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км;
- Поиск электрических кабелей под напряжением;
- Поиск мест пересечения трубопровода и кабеля;
- Определение мест повреждения кабельных линий;
- Обследование участков местности перед проведением земляных работ.
Особенности приемника АП-019.1:

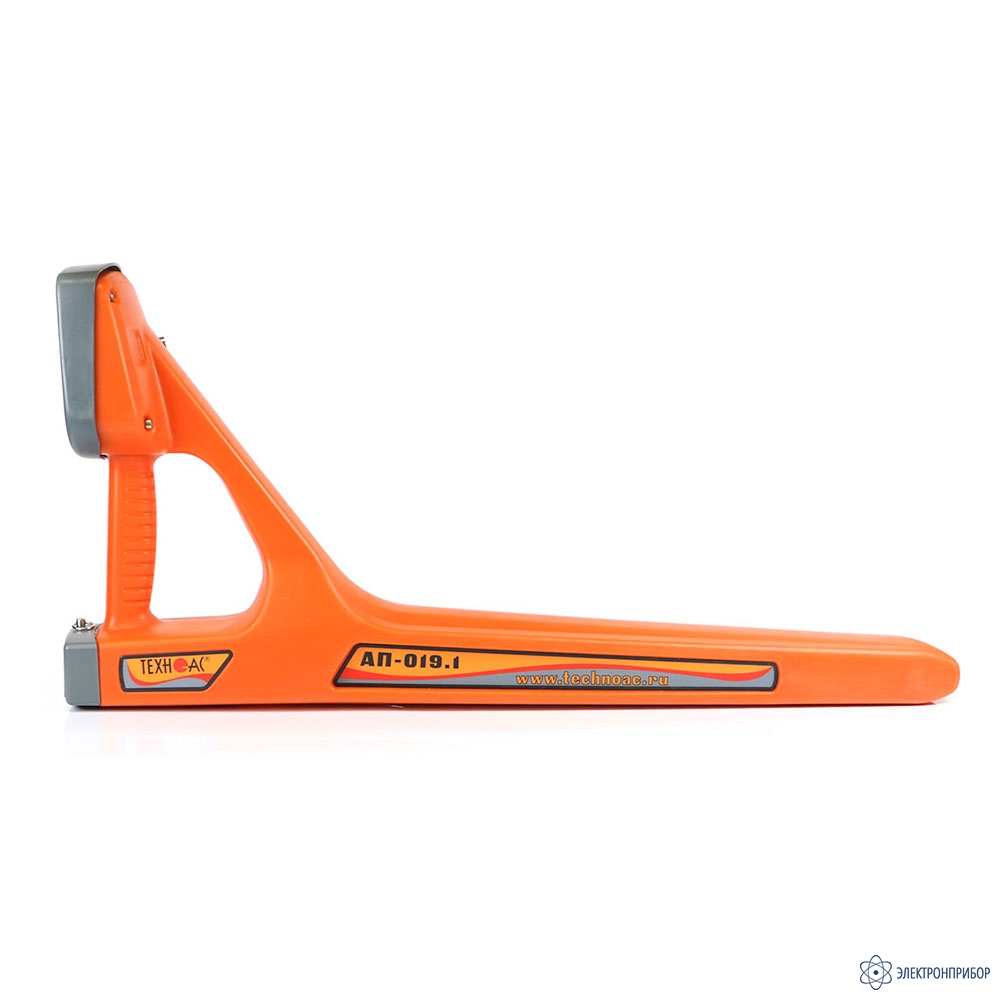

- Современный цифровой трассопоисковый приемник-моноблок АП-019.1;
- Изображение трассы на экране прибора;
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- Дополнительные функций при подключении внешних датчиков;
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
- Меню на двух языках (Русский и английский).

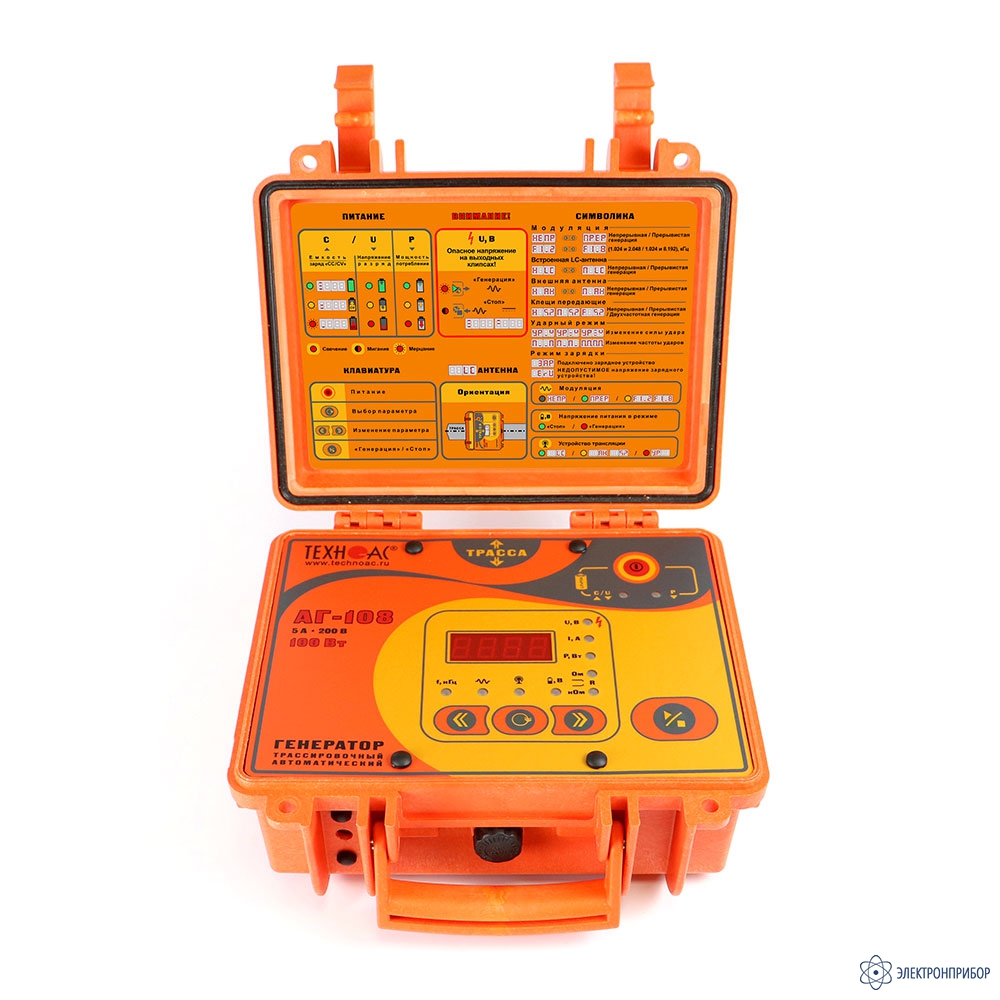

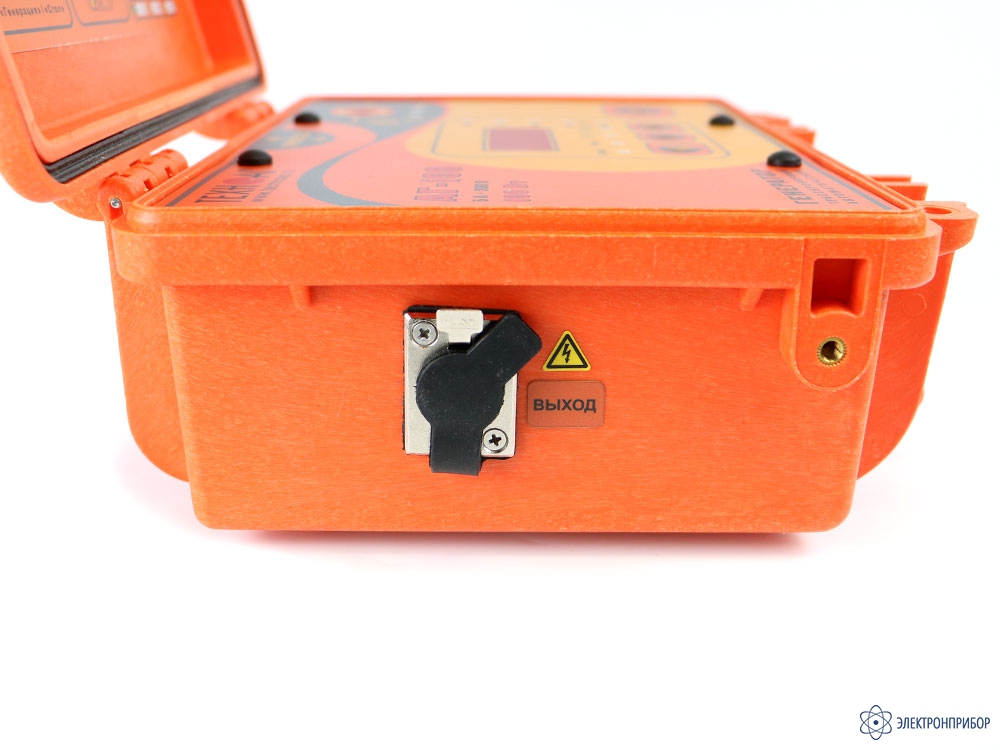

Особенности генератора АГ-108:
- Встроенный заряжаемый аккумулятор;
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы;
- Максимальное выходное напряжение до 200 В;

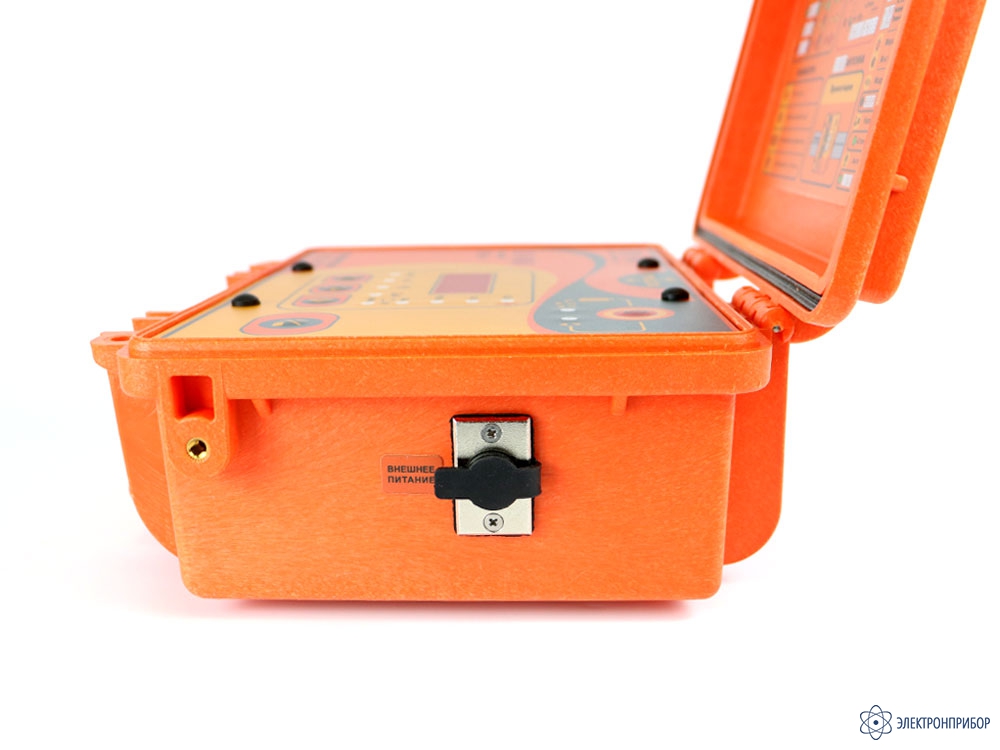

- Возможность работы от внешнего аккумулятора или от сети ~220 В;
- Реализовано несколько видов защиты от недопустимых факторов;
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом;
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания;
- Ударный режим - генерация импульсов управления ударным механизмом;
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию;
- Ручное уменьшение/увеличение мощности после автосогласования;
- Небольшие габариты и вес.
Функциональные возможности приемника АП-019.1 в различных режимах работы:
Режим «Трасса»

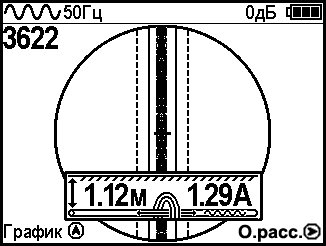

Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим «График»

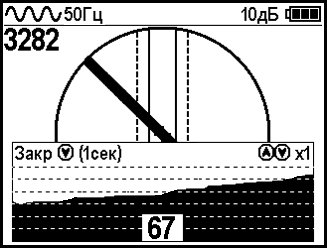

На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
Режим «График+»

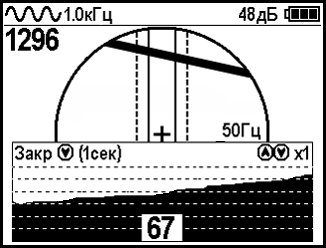

Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии под напряжением.
Режим «Минимум максимум»

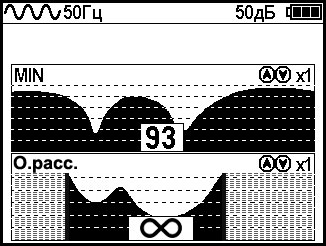

Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

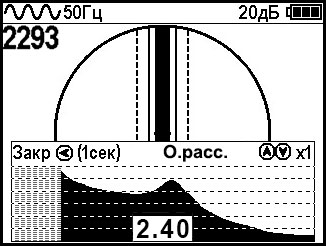

Режимы «Относительное расстояние до коммуникации»
Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты»

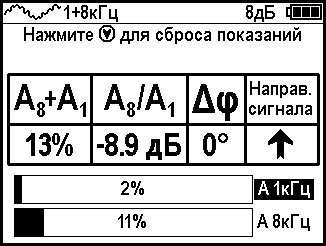

В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Рекомендуемые области применения трассоискателя морозоустойчивого Успех АГ-309.50Н
- Электросети;
- Телекоммуникация;
- Строительно-монтажные организации;
- ЖКХ;
- Водоканалы;
- Теплосети;
- Нефтегазовая отрасль;
- Геодезия.
-
-
Технические характеристики трассоискателя Успех АГ-309.50Н:
Технические характеристики приемника АП-019.1 Параметр Значение Квазирезонансные частоты фильтров 50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц Добротность квазирезонансных фильтров (Q) 100 Диапазон частот «Широкая полоса» 0,04…8 кГц Диапазон частот «Радио» 8…40 кГц Максимальный коэффициент усиления электрического тракта 100 дБ Количество встроенных датчиков 4 Подключаемые внешние датчики КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во ТЕХНО-АС) Управление чувствительностью - Автоматическое - для 2D отображения «Трасса»
- Полуавтоматическое или ручное (по выбору) - для «Графиков»
- аАвтоматическое или ручное (по выбору) - для режима «2 частоты»Определение глубины залегания трассы Автоматически в режиме «Трасса» 0...10 м Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001...9,99 А Точность измерения тока принимаемого сигнала ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами («Импульсный» режим) Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка Индицируемые параметры - Параметры настройки и управления
- 2D визуализация положения трассы относительно прибора
- Графики уровня сигнала с датчиков
- Глубина залегания трассы
- Ток сигналаЗвуковая индикация встроенный излучатель:
- Синтезированный звук ЧМ
- Звуковая индикация нажатия кнопокИсточник питания 4…7 В (4 элемента тип «С») Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов Автоматическое отключение питания при бездействии для экономии заряда После 30 минут Диапазон температур эксплуатации / хранения -20…60 / -30…60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,4 кг Технические характеристики генератора АГ-108 Параметр Значение Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% Нагрузка «кабель выходной» или «клещи» 512 / 1024 / 8192 / 32768 «Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH» Режимы работы «Антенные» режимы Встроенная передающая антенна «LC» Внешняя индукционная передающая антенна «АН» Режимы «модуляции» (сигналы специальной формы) - Прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);
- Длительность посылки 0,1 сек.;
- Частота следования посылок 1 Гц- Двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц);
- сСоотношение амплитуд 2/1 (соответственно)- Двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц);
- Соотношение амплитуд 4/1 (соответственно)«Ударный» режим - «УР» - генерация импульсов управления ударным механизмом;
- Три разновидности силы удара: «слабый», «средний», «сильный»;
- Частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин.Выходной ток, А Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» 3 – при частоте 32768 Гц Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ 0,1 - всегда при включении питания Максимальное выходное напряжение, В В зависимости от «модуляции», ≥ 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» 200 – в других режимах Максимальная выходная мощность, Вт Ограниченная программой, ≥ 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом Источники питания Рабочий диапазон питающих напряжений, В Минимально допустимое напряжение 10 Максимально допустимое напряжение 15 Автономный аккумулятор «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 Устройство зарядное - Заряжает до напряжения 14,6 В током до 10 А;
- Обеспечивает генерацию одновременно с зарядкойВнешние источники питания (не входят в комплект поставки) - Напряжение 10...15 В, мощность ≥ 140 Вт;
- Например, аккумуляторы автомобильные «12 В»Время работы («жизненный цикл») - 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;
- 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено Функциональные особенности Автоматическое энергосбережение в процессе генерации Автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания Автоматические выключения прибора При напряжении питания < 8 В При напряжении питания > 15,7 В При коротком замыкании выхода в процессе автосогласования Через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) Согласование с нагрузкой Автоматическое – до достижения тока в нагрузке:
- ≥ 0,1 А – всегда «по умолчанию»;
- «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»);
- «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации
или до достижения предела энергопотребления определяемого программойРучное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования Варианты подключения к исследуемой коммуникации «Контактное» подключение с «возвратом тока через землю» «Бесконтактное» подключение с применением встроенной передающей антенны «LC» «Бесконтактное» подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») «Бесконтактное» подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) Электромагнитная совместимость Классификация по ГОСТ Р 51318.22-2006 Класс А Конструктивные параметры Выходной усилитель мощности Технология - модифицированный CLASS D, КПД до 85% Светодиодные индикаторы Отдельные светодиоды, обозначающие параметры и режимы Цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) Габаритные размеры электронного блока (кейса), не более, мм 250х220х120 Вес электронного блока, не более, кг 3,8 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации, °С -30…+60 Степень защиты корпуса IP65 -
