Атлет 4.120Д — кабелетрассоискатель с цветным экраном
Код товара: 74658-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0002003

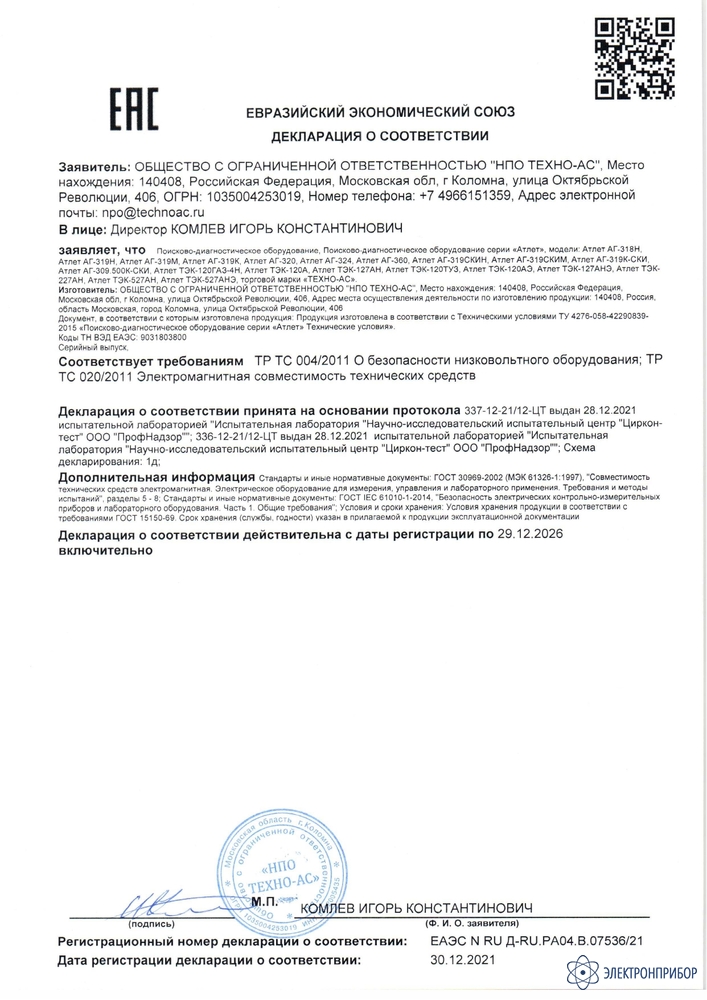

Сертификаты
Описание кабелетрассоискателя с цветным экраном Атлет 4.120Д:
Трассопоисковый комплект Атлет 4.120Д для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.
Назначение кабелетрассоискателя с цветным экраном Атлет 4.120Д:
- определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м;
- трассировка коммуникаций с использованием генератора на расстояние до 10 км;
- поиск электрических кабелей под напряжением;
- поиск мест пересечения трубопровода и кабеля;
- определение мест повреждения кабельных линий;
- обследование участков местности перед проведением земляных работ.
Рекомендуемые области применения кабелетрассоискателя с цветным экраном Атлет 4.120Д:
- электросети;
- телекоммуникация;
- строительно-монтажные организации;
- ЖКХ;
- водоканалы;
- теплосети;
- нефтегазовая отрасль;
- геодезия.

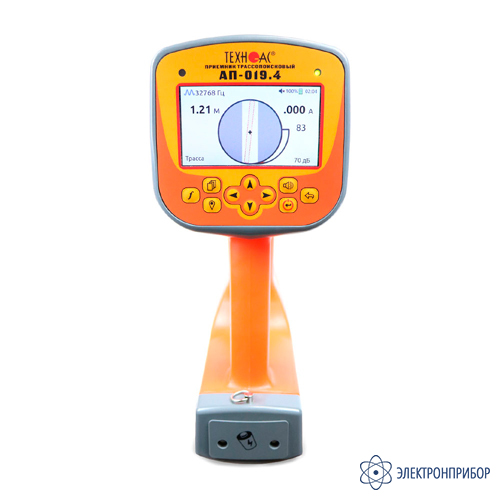

Особенности приемника АП-019.4:
- современный цифровой трассопоисковый приемник-моноблок;
- цветной дисплей с автоматической и ручной регулировкой яркости;
- температура эксплуатации от -30 до +50°С;
- широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц;
- широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
- возможность выбора активных рабочих частот и режимов работы;
- функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора;
- автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- встроенный динамик с регулировкой уровня громкости;
- настраиваемый режим «Сон» для экономии заряда батарей;
- дополнительные функции при подключении внешних датчиков;
- меню на двух языках (русский и английский);
- возможность подключения внешнего аккумулятора Power Bank.
Режимы индикации приемника АП-019.4:

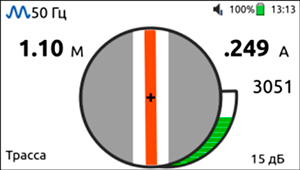

Режим «Трасса»

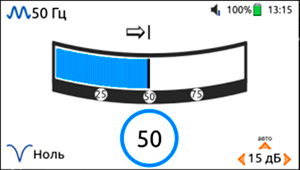

Режим «Ноль»

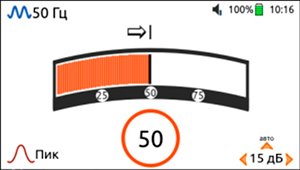

Режим «Пик»

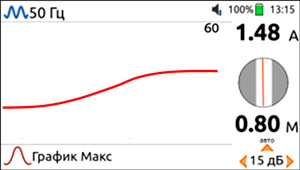

Режим «График Макс.»

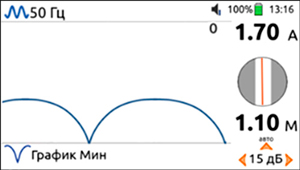

Режим «График Мин.»
Режим «Мин./Макс.»

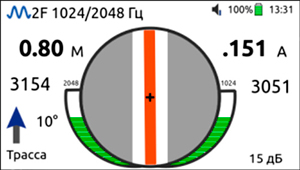

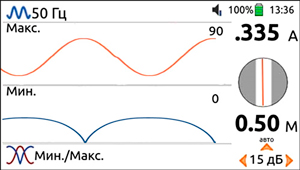

Режим «2F 1024/2048»
Особенности генератора АГ-120ТМ:
- автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
- мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
- автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
- встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
- высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
- высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
- многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
- возможность работы в дождливую погоду (включить/отключить; просмотр параметров с закрытой крышкой).
-
-
Технические характеристики кабелетрассоискателя с цветным экраном Атлет 4.120Д:
Параметр Значение Приемник АП-019.4 Частоты фильтров 50(60)/ 100(120)/ 51250(60) / 100(120) / 512/ 1024 / 8192 / 32768 Гц 1024/ 8192 / 32768 Гц Диапазон частот «Широкая полоса» 0,05…7,00 кГц;
7,00…14,00 кГцДиапазон частот «Две частоты» 1024 / 2048 Гц Динамический диапазон входных сигналов 140 дБ Количество встроенных датчиков 5 Максимальная чувствительность (33 кГц) 5 мкА на расстоянии 1 м Подключаемые внешние датчики ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ Управление чувствительностью (усилением сигнала) полуавтоматическое / ручное (по выбору);
автоматическое для режима «Трасса»Определение глубины залегания коммуникации 0,01....30,00 м;
автоматически в режиме «Трасса»Точность определения глубины залегания ±5 см при глубине до 1 м;
±5% при глубине свыше 1 мИзмерение «сигнального» тока в коммуникации 0,001....50,00 А;
автоматически в режиме «Трасса»Точность определения оси коммуникации ±5 см при глубине до 1 м;
±5% от глубины залегания при глубине свыше 1 мРабота с импульсными сигналами при работе с генераторами «ТЕХНО-АС» Визуальная индикация цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости Режимы индикации «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048» Звуковая индикация синтезированный звук с ЧМ;
звуковая индикация нажатия кнопокИсточник питания 4 Li-ion батареи 3,7 В, 3200 мАч;
внешний аккумулятор (Power Bank)Режим «Сон» 0…23 часа 59 минут Время непрерывной работы от одного комплекта Li-ion батарей не менее 8 часов при яркости экрана <50% Диапазон температур эксплуатации / хранения -30…+50 / -30…+60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,45 кг Генератор АГ-120ТМ Частоты синусоидального сигнала, Гц Частоты f1, f2, f3 («постоянные») 200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую памятьЧастота f1 («временная») 200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.Режимы генерации Режим 1 непрерывный «НП» Режим 2 кратковременные посылки «ПР» (прерывистый):
- длительность импульса - 100 мс;
- частота следования импульсов - 1 ГцРежим 3 двухчастотный «2F» (одновременная генерация):
- первая частота - 1024 Гц;
- вторая частота - 8192 Гц;
- соотношение амплитуд первой и второй частот - 4:1Режим 4
генерация ударных импульсов «УР» (ударный режим):
- амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)
- частота следования импульсов (ударов), ударов в минуту:
--- низкая - 30
--- средняя - 60
--- высокая - 120
- длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматическиВыходные параметры синусоидальной генерации Выходной ток, А
Максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки
10
15Задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память Максимальное выходное напряжение, В
- при автономном питании
- с добавлением внешнего аккумулятора 12 В
- при питании от сетевого блока
220 (180 при «2F»)
330 (260 при «2F»)
110 (90 при «2F»)Максимальная выходная мощность, Вт
- при автономном питании или от внешнего аккумулятора 21 В
- с добавлением внешнего аккумулятора 12 В
- от сетевого блока (СБП)
150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F»Примечание. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ. Допустимое сопротивление нагрузки любое (0…∞);
ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.Согласование с нагрузкой автоматическое, обеспечивающее достижение заданного тока в нагрузке;
ручное (кнопками "Вверх" или "Вниз")Источники питания Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач Ресурс питания при 0ºС в зависимости от мощности не менее, ч Непрерывная и двухчастотная генерация генерация 1,7 (при 150 Вт автономно/200 Вт с дополнительным аккумулятором 12 В);
4,0 (при 65 Вт автономно/100 Вт с дополнительным аккумулятором 12 В)Импульсные посылки одной частоты 11 (при 200 Вт автономно/300Вт с дополнительным аккумулятором 12 В);
25 (при 100 Вт автономно/150Вт с дополнительным аккумулятором 12 В)Генерация ударных импульсов с максимальной частотой 80 ударов в минуту 25 (при силе удара «С2» автономно или «С3» с дополнительным аккумулятором;)
62 (при силе удара «С1» автономно)Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8 Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А максимум Допустимые внешние аккумуляторы 11...14 В / 22…28 В Функциональные особенности Автоматические функции выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
автосогласование (достижение заданного тока в нагрузке);
автоматический «интеллектуальный» выбор выходной мощности;
специальная программа управления передающей антенной;
встроенное автоматическое зарядное устройство;
автоотключение питания при простое (1 минута)Автоматические выключения генерации (зарядки) при разряде аккумуляторов ниже допустимой нормы;
при несоответствии внешнего напряжения режиму зарядки;
при превышении допустимого потребляемого тока;
при отключении внешнего питания в процессе генерации;
при коротком замыкании выхода в процессе генерации;
при несоответствии режима генерации наличию/отсутствию антенны на выходеТипы подключаемых нагрузок при генерации «SIN» непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»;
индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)Конструктивные параметры Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80% Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона все питающие напряжения;
режимы и установки;
ресурс питания;
«МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС Степень защиты корпуса IP54 Габаритные размеры электронного блока (кейса), не более, мм 305х270х191 Вес электронного блока, не более, кг 14,5 Индукционная антенна ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более, Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный -

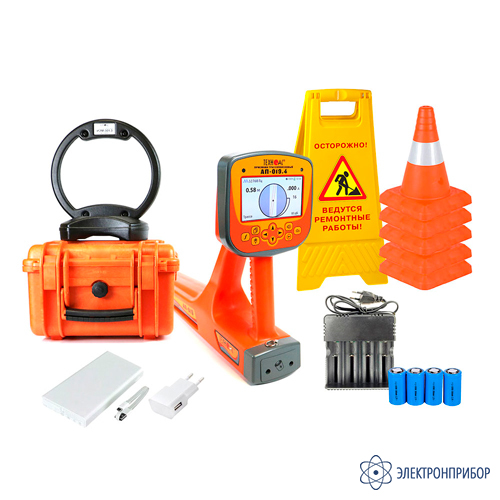

Комплект поставки Атлет 4.120Д
