П-806, П 806, П806

Трассировка и поиск повреждений индукционным методом

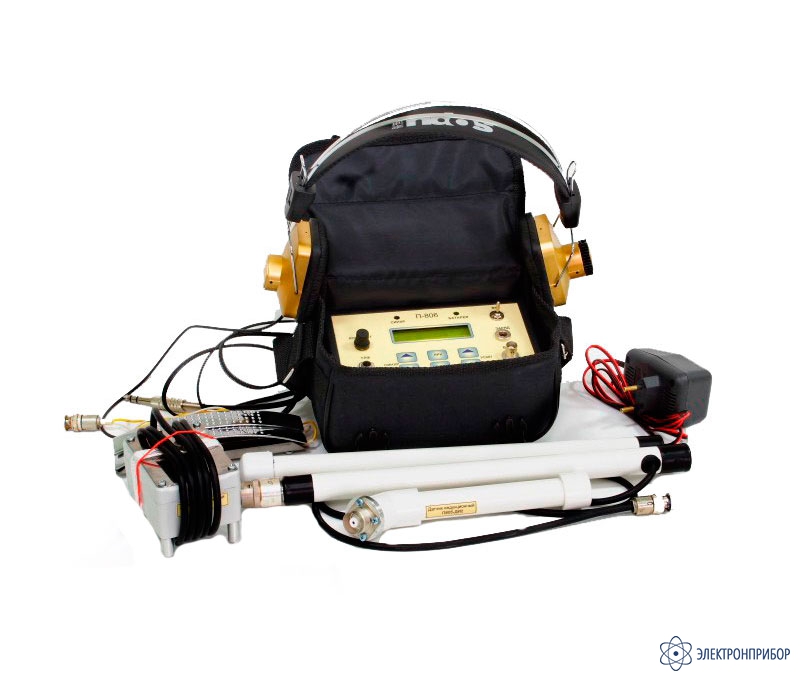

П-806 — приемник для поиска повреждений в кабелях

Код товара: 50915
    • Гарантия

      12 месяцев

    Назначение приемника для поиска повреждений в кабелях П-806:

    Приемник для поиска повреждений в кабелях П-806 предназначен:

    • Для поиска трассы, мест повреждения межфазной изоляции и глубины залегания высоковольтных силовых кабелей индукционным методом;
    • Для поиска мест повреждения высоковольтных силовых кабелей акустическим методом.
    • Для обнаружения мест утечки изоляции подземных кабелей электроснабжения, не имеющих металлической оболочки, потенциальным методом с помощью  бесконтактных потенциальных датчиков.

    При поиске индукционным методом приемник должен эксплуатироваться совместно с дополнительным генератором непрерывных колебаний любой формы частотой 1024±2 Гц и 2048± 4 Гц, обеспечивающим в диапазоне нагрузок от 0,5 до 200 Ом выходную мощность не менее 200 Вт (например, ГЗЧ-1000, ГЗЧ-2500).

     При поиске акустическим методом приемник должен эксплуатироваться совместно с дополнительным генератором мощных импульсов напряжением 5-10 кВ и энергией в импульсе 150 - 1000 Дж, следующих с интервалом в несколько секунд (например, ГАУВ-5).

    Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от минус 20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.

    ПРИМЕЧАНИЕ.  Нижняя граница рабочей температуры определяется работоспособностью при этой температуре источника питания и жидкокристаллического дисплея.

  • Технические характеристики приемника для поиска повреждений в кабелях П-806:

    Параметр Значение
    Частоты настройки, Гц 1024 ± 2 и 2048±4
    Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более 50
    Режим 1024 Гц Полоса пропускания по уровню -3 дБ, Гц - 9+1
    Полоса пропускания по уровню -20 дБ, Гц - 10+2
    Режим 2048 Гц Полоса пропускания по уровню -3 дБ, Гц - 10+2
    Полоса пропускания по уровню -20 дБ, Гц - 20+4
    Режим АКУСТ Полоса пропускания по уровню -3 дБ, Гц - 100-1200
    Нагрузка Головные телефоны сопротивлением 16-100 Ом
    Источник питания 4 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью (1300-1800) мА∙ч входящих в комплект поставки
    Номинальное напряжение питания, В 5
    Потребляемый ток , мА 30-130
    Продолжительность работы без подзарядки, час 15 - 50 (В приемнике имеется возможность оперативного контроля уровня заряда аккумулятора и величины входного сигнала)
    Приемник П-806:
    Габаритные размеры, мм
    Масса, кг, не более

    140х90х90
    0,6
    Датчик индукционный П805-ДИ2:
    Габаритные размеры, мм
    Масса, кг, не более

    195х55х33
    0,4
    Датчик акустический ДАГ-5:
    Габаритные размеры, мм
    Масса, кг, не более

    110х63х90
    0,35
    Электрод ручной потенциальный:
    Габаритные размеры, мм
    Масса, кг, не более

    120х40х15
    0,2
    Ручка-держатель датчиков:
    Габаритные размеры, мм
    Масса, кг, не более

    30х600 (в работе), 30х360 (при транспортировании)
    0,3
    Телефоны головные:
    Габаритные размеры, мм
    Масса, кг, не более

    220х180х80
    0,3
  • Комплект поставки П-806

    Наименование Количество
    1 Приемник П-806 1
    2 Датчик индукционный П805-ДИ2 1
    3 Датчик акустический ДАГ-5 1
    4 Электроды ручные потенциальные 2
    5 Телескопическая ручка-держатель датчика 1
    6 Телефоны головные (сопротивление общее – (32-64) Ом) 1
    7 Сумка укладочная для переноски приемника 1
    8 Сумка укладочная для переноски ЗИП 1
    9 Ni-MH аккумулятор размера АА (установлены в прибор) 4
    10 Адаптер сетевой 220VAC/12VDC/1A 1
    11 Руководство по эксплуатации 1
