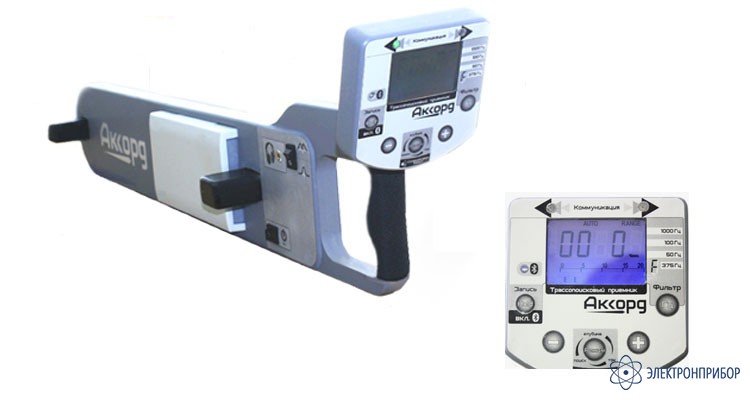

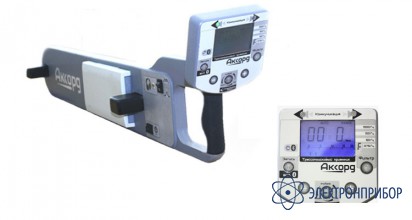

АККОРД — трассопоисковый комплект
Код товара: 43834-
-
Гарантия
1 год
Описание трассопоискового комплекта Аккорд:
Трассоискатель Аккорд оснащён беспроводным интерфейсом Bluetooth для сохранения измеренных данных на внешние накопители информации. Таких как КПК, либо коммуникаторы, работающие под ОС Windows Mobile или Google Android. Это позволяет в процессе работы быстро и оперативно сохранять и просматривать записанные данные, добавлять к каждому измерению комментарии, При присутствии в коммуникаторе GPS-приёмника, каждое измерение автоматически привязывается к координатам, обеспечивая тем самым привязку к местности.
Трассоискатель оснащён фазовым указателем трассы, цифровым дисплеем с подсветкой и режимом измерения тока в коммуникации.
Питание трассоискателя осуществляется от 3-х внешних пальчиковых батарей типа ААx1,5В и продолжительностью работы не менее 30ч.
При выпуске, каждый прибор калибруется по методике "эквивалент бесконечно длинного проводника" на которую имеется патент №2389045 "Способ поверки приёмных устройств для измерения глубины залегания подземных коммуникаций". В комплекте идёт таблица показаний приёмника после калибровки.
В комплект входит программное обеспечение для ПК либо КПК которое позволяет напрямую обрабатывать данные результатов обследования в таблицах Excel.
Модифицированный генератор ГИ – 02М имеет 7 различных частот работы частоту работы на заказ а также внешнюю индикацию оповещения при аварийных режимах работы. Генератор может совместно использоваться с приёмниками других производителей, частоты работы которых согласованы с частотами работы генератора.
Цифровой трассопоисковый приёмник Аккорд оснащён функцией селекции коммуникаций (Communication Select).

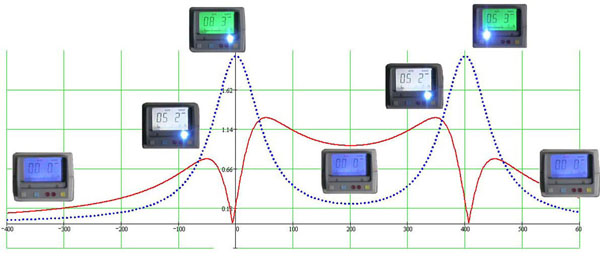

Приведённый ниже рисунок показывает принцип работы приёмника.
Принцип работы прибора при двух параллельно расположенных коммуникациях на расстоянии 4 метров.Синий цвет индикации дисплея соответствует зоне удаления оператора от коммуникации на расстояние более глубины залегания коммуникаций - зона полного отсутствия коммуникаций.
Белый цвет индикации дисплея – сигнализирует о приближении оператора к предполагаемой коммуникаций ближе, чем глубина залегания - зона видимости какой либо коммуникации. При этом загорается светодиодный индикатор, показывающий расположение оператора, относительно оси коммуникации.
Зелёный цвет индикации дисплея – соответствует зоне корректности проведения измерения глубины залегания коммуникации - зона настройки на ось искомой коммуникации. При этом светодиодный индикатор оси трассы должен изменять состояние (влево, вправо) относительно оси трубопровода).
Назначение трассопоискового комплекта Аккорд:
- Определения местоположения и координат оси подземных коммуникаций различного назначения: нефте - газотрубопроводы, силовые кабели, кабели связи, водопровод и т. д.;
- Трассирования уложенных в грунт трубопроводов электрических кабелей линий связи и прямого измерения их глубины залегания;
- Поиска повреждения изоляции и определения силы тока в подземных коммуникациях;
- Выявления мест электрического контакта трубопровода с внешней средой;
- Бесконтактного контроля распределения защитного катодного тока на трубопроводе любого назначения обнаружения мест натекания блуждающих токов промышленной частоты;
- Трассирования уложенных в грунт трубопроводов,электрических кабелей, линий связи и прямого измерения их залегания.
Особенности трассопоискового комплекта Аккорд:
- Реальный "живой" звук;
- Питание приёмника осуществляется от 3-х внешних пальчиковых батарей типа ААx1,5В;
- Время непрерывной работы приёмника не менее 30ч.;
- Цифровая непрерывная индикация глубины залегания и тока коммуникации;
- Одновременная работа по максимуму и минимуму магнитного поля коммуникации с одновременным отображением информации на дисплее;
- Светодиодная индикация указания трассы (лево-право);
- 4 рабочих частоты приёмника: 50Гц, 100Гц, 375Гц, 1кГц;
- Работа прибора без генератора в пассивном режиме (силовые кабели 50Гц; непосредственно по ЭХЗ=100Гц) с измерением глубины залегания;
- Измерение силы тока в коммуникации;
- Настройка фильтров на любую частоту заказчика (по заказу);
- Звуковая индикация на наушники;
- Режим выбора звуковой индикации "min-max" магнитного поля коммуникации;
- Беспроводное соединение по Bluetooth с внешними коммуникаторами;
- Возможность записи координат и привязка к местности при наличии в коммуникаторах GPS-приёмника;
- Построение графиков в таблицах Excel;
- Автоматический контроль за состоянием заряда батарей;
- Быстрое время измерения (около 0,6 сек);
- Функция селекции коммуникаций (Communication Select);
- Встроенная автоматическая защита от перегрузок генератора;
- Индикатор оповещения аварийной работы генератора;
- 7 генерируемых частот работы генератора;
- Установка частот работы комплекта на заказ;
- 10-ти ступенчатая регулировка усиления сигнала генератора.
-
-
Технические характеристики трассопоискового комплекта Аккорд:
Параметр Значение Диапазон частот приёмника От 50 Гц до 1800 Гц с шагом 2 Гц Полоса фильтра приёмника 20 Гц Подавление вне полосы пропускания приёмника -80 дБ на любой рабочей частоте Способность работать одновременно на нескольких частотах Да (применяется быстрое преобразование Фурье) Максимальный уровень входного сигнала приёмника От 50 Гц до 200 Гц ... 5 А/м;
от 200 Гц до 1800 Гц ... 2,5 А/мЧувствительность приёмника в режиме "поиск" От 50 Гц до 200 Гц ... 200 мкА/м;
от 200 Гц до 1800 Гц ... 50 мкА/мЧувствительность приёмника в режиме "измерения" От 50 Гц до 200 Гц ... 4 мА/м;
от 200 Гц до 1800 Гц ... 2 мА/мДиапазон индикации глубины залегания 99 м Номинальная мощность генератора, Вт 40 Потребляемая мощность генератора, Вт 60 Рабочие частоты генератора, Гц 480; 1000; 1100; 1333,3; 1450; 9920; 9980; F (частота на заказ) Частота модулятора в генераторе, Гц 0,7 ±0,3 Сопротивление нагрузки, Ом 1 ... 1000 Напряжение питания генератора, В 12 Диапазон нагрузок генератора, Ом не менее 1-2-4-8-16-32-64-128-512-1000 Интерфейс обмена данными Bluetooth Режим внутренней модуляции генератора Импульсная - частота ~2Гц, скважность 2;
тональная частотная телеграфия – отстройка на 5 %, скорость отстройки 2 Гц, скважность 2.Разрешающая способность индикации в режиме измерения, м 0,01 Разрешение, м 0,01 Звуковая индикация Выход на наушники (минимум/максимум) Общие характеристики Питание приёмника 2 элемента типа АА 1,5 В Время непрерывной работы приёмника При элементах типа AA R6 не менее 12 часов;
при элементах типа AA LR6 не менее 48 часов
При включенном модуле Bluetooth время непрерывной работы сокращается на 30 %. При режиме работы 4/1 ( четыре часа работы – один час отдыха) время работыувеличиваются на 30 %Источник питания генератора От аккумулятора автомобиля Индикация разряда батарей Ниже 1,5 В Габаритные размеры генератора, мм 170х95х150 Масса приёмника, кг 2 Масса генератора, кг 2,5 -
Комплект поставки АККОРД
№ Наименование Количество 1 Генератор Ги – 02М 1 2 Приёмник трассопоисковый цифровой Аккорд 1 3 Кабель питания 1 4 Кабель соединительный 10 м 2 5 Наушники 1 6 Элементы питания 1,5В 2 7 Руководство по эксплуатации 1 8 Свидетельство о калибровке 1 9 Ящик укладочный для ГИ-02М 1 10 Упаковка для комплекта 1 -
Модификации АККОРД
-
АККОРД, трассопоисковый комплект (с накопителем информации)
