Трассировка и поиск повреждений индукционным методом

u-LOCATE — трассопоисковый комплект

Код товара: 85139
  • Трассопоисковый комплект u-LOCATE Трассопоисковый комплект u-LOCATE Трассопоисковый комплект u-LOCATE Трассопоисковый комплект u-LOCATE

    Назначение трассопоискового комплекта u-LOCATE:

    Серия инструментов u-LOCATE разработана для быстрой и точной трассировки: доступные, простые в использовании и эффективные локаторы помогают работать увереннее и минимизируют риск повреждений.

    u-LOCATE создан для тех, кто копает: экскаваторщиков, строителей, ландшафтников, монтажников ограждений. Весит 1,1 кг, работает до 20 часов от батареек AA, не требует сертификации оператора. Включил — и работаешь.

    Генератор u-LOCATE. Локатор поставляется с компактным генератором мощностью 1 Вт для подачи сигнала в коммуникации напрямую или индукционным методом. Генератор оснащён отдельным портом для подключения дополнительных аксессуаров. В комплект генератора входят магнит, заземляющий штырь и соединительные провода.

    Особенности трассопоискового комплекта u-LOCATE:

    • Активный режим. Генератор подаёт сигнал на металлическую трубу или кабель — напрямую или индукцией. Локатор ловит ответ и ведёт оператора стрелками «влево / вправо» прямо над коммуникацией. Глубина — до 5,8 м.
    • Пассивный режим (50/60 Гц). Обнаруживает кабели под напряжением без генератора. Локатор улавливает электромагнитное поле от силовых линий — достаточно включить и пройтись над участком.
    • Стрелки направления и оценка глубины. Дисплей показывает стрелки влево/вправо — двигайтесь за ними, пока не окажетесь точно над линией. Оценка глубины помогает понять, насколько безопасно копать.
    • Прочный корпус со светоотражающей вставкой. Ударопрочный ABS-пластик выдерживает падения и удары. Локатор защищён по стандарту IP65 (пыль + струи воды), генератор — IP54. Работает при температурах от −10 до +50 °C.
    • Звук + визуализация. Тональный сигнал нарастает по мере приближения к коммуникации: от 10 до 1 500 Гц, громкость до 70 дБ. На шумных площадках подключайте наушники через разъём 3,5 мм.

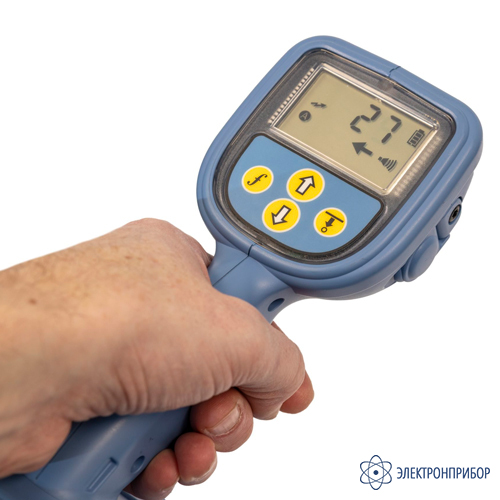

    • Контрастный дисплей. Легко читается даже при ярком солнечном свете.

    Нужно больше возможностей? Тогда ваш выбор — u-LOCATE+:

    • Расширенный частотный диапазон 33 кГц и 82 кГц: больше объекто на больших расстояниях.
    • Режим зонда: принимает сигнал 512 Гц от зонда или инспекционной камеры. Трассирует неметаллические трубы, воздуховоды и бетонные трубопроводы на глубине до 4,5 м.

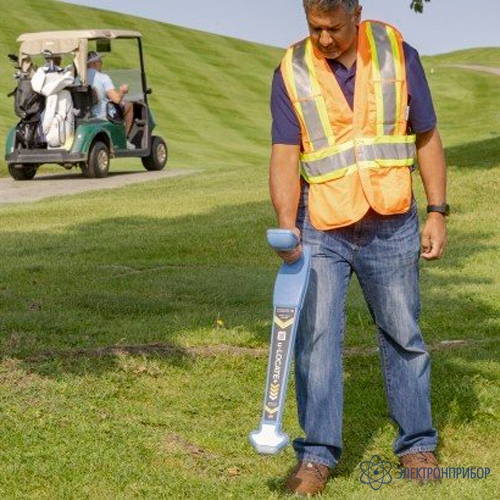

    Области применения трассопоискового комплекта u-LOCATE:

    • Строительство. Проверка разметки перед началом земляных работ. Одна проверка — и вы уверены, что ковш не заденет газовую трубу или силовой кабель.
    • Ландшафтные работы. Посадка деревьев, устройство дренажа, прокладка полива — везде, где лопата или бур уходят в землю глубже 30 см.
    • Монтаж ограждений. Забивка столбов требует точного знания, что внизу. u-LOCATE за минуты покажет, что под землей.

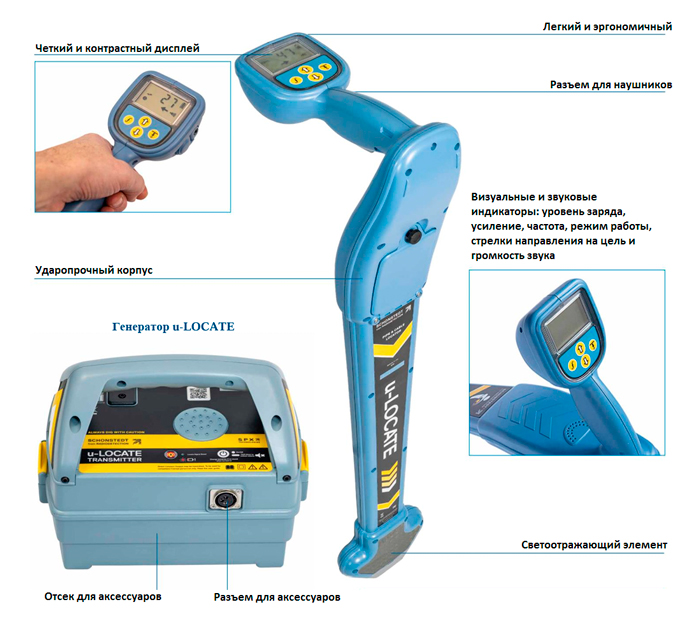

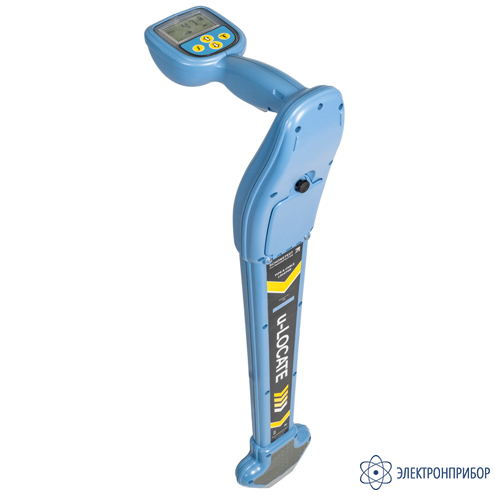

    Внешний вид локатора и генератора u-LOCATE:

  • Технические характеристики трассопоискового комплекта u-LOCATE:

    Параметр Значение
    u-LOCATE u-LOCATE+
    Локатор
    Рабочие частоты 82 кГц 33 кГц, 82 кГц
    Зонд – 512 Гц
    Пассивный режим 50/60 Гц 50/60 Гц
    Максимальная глубина в активном режиме 5,8 м 5,8 м
    Максимальная глубина в режиме зонда – 4,5 м
    Точность позиционирования 5%
    Батареи питания 6×AA
    Продолжительность работы 20 ч
    Аудиовыход 10 – 1500 Гц (определяется уровнем сигнала),
    0 – 70 Дб SPL (регулируется громкостью)
    Пылевлагозащита Защита от атмосферных воздействий по стандартам NEMA3S и IP65
    Корпус ABS-пластик
    Рабочая температура От -10 до +50 °C
    Масса, включая аккумуляторы 1,1 кг
    Габариты 65,1×9,9×22,1 см
    Генератор
    Рабочие частоты 33 кГц и 82 кГц
    Режимы работы Прямое подключение, индуктивные частоты:
    Прямое подключение 33 кГц и 82 кГц
    Индуктивное подключение, только 82 кГц
    Подключение аксессуаров, 33 кГц и 82 кГц
    Максимальная выходная мощность (режим прямого подключения при нагрузке 1000 Ом) 1 Вт
    Максимальное выходное напряжение 23 В среднеквадратичного значения в разомкнутой цепи
    Максимально допустимый выходной ток 66 мА в коротком замыкании
    Батареи питания 4×D (LR20) или аналогичные
    Время работы от аккумулятора Режим постоянного тока: 15/40 ч (режим повышенной мощности по сравнению со стандартным)
    Индукционный режим: 9/28 ч (режим повышенной мощности по сравнению со стандартным)
    Подключение аксессуаров 3-контактный разъем XLR: индуктивный зажим, провода для прямого подключения
    Габариты 17×27,5×20 см
    Масса 2,75 кг
    Рабочая температура От -10 до +50 °C
    Пылевлагозащита IP54

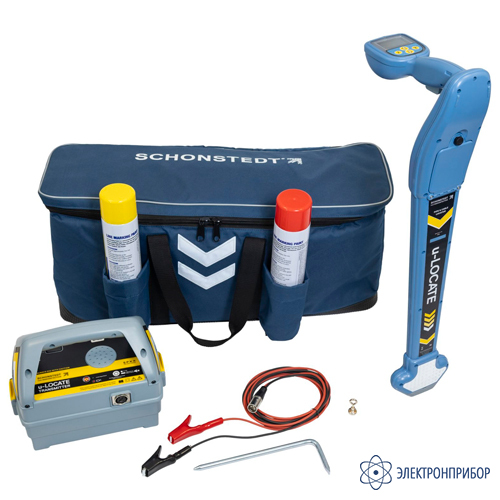

  • Комплект поставки u-LOCATE

    № Наименование Количество
    1 Локатор (приёмник) u-LOCATE 1
    2 Генератор (передатчик, 1 Вт) u-LOCATE 1
    3 Провода прямого подключения 1
    4 Удлинительный провод 1
    5 Заземляющий штырь 1
    6 Магнит для подключения 1
    7 Мягкая сумка для переноски 1
    8 Приветственная карточка (ссылки на руководство и обучающие видео) 1
