Атлет АГ-319ЦК — трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат

Код товара: 74981
  • Трассоискатель с цветным экраном и функцией сохранения gps/глонасс координат Атлет АГ-319ЦК Трассоискатель с цветным экраном и функцией сохранения gps/глонасс координат Атлет АГ-319ЦК Трассоискатель с цветным экраном и функцией сохранения gps/глонасс координат Атлет АГ-319ЦК Трассоискатель с цветным экраном и функцией сохранения gps/глонасс координат Атлет АГ-319ЦК

    • Гарантия

      24 месяца

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-Б0005251

    Описание трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Атлет АГ-319ЦК:

    Кабелетрассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Атлет АГ-319ЦК для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

    В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии и самый мощный мультичастотный генератор в линейке ТЕХНО-АС, с дальностью работы до 10 км.

    Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

    Назначение трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Атлет АГ-319ЦК:

    • определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м;
    • трассировка коммуникаций с использованием генератора на расстояние до 10 км;
    • поиск электрических кабелей под напряжением;
    • поиск мест пересечения трубопровода и кабеля;
    • определения мест повреждения кабельных линий;
    • обследования участков местности перед проведением земляных работ;
    • трассировка коммуникаций с сохранением координат и параметров точек.

    Рекомендуемые области применения трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Атлет АГ-319ЦК:

    • электросети;
    • телекоммуникация;
    • строительно-монтажные организации;
    • ЖКХ;
    • водоканалы;
    • теплосети;
    • нефтегазовая отрасль;
    • геодезия.

    Особенности приемника АП-019.5:

    • современный цифровой трассопоисковый приемник-моноблок;
    • цветной дисплей с автоматической и ручной регулировкой яркости;
    • встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
    • температура эксплуатации от -30 до +50°С;
    • широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц;
    • широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
    • возможность выбора активных рабочих частот и режимов работы;
    • функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора;
    • автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
    • встроенный динамик с регулировкой уровня громкости;
    • настраиваемый режим «Сон» для экономии заряда батарей;
    • дополнительные функции при подключении внешних датчиков;
    • меню на двух языках (русский и английский);
    • возможность подключения внешнего аккумулятора Power Bank.

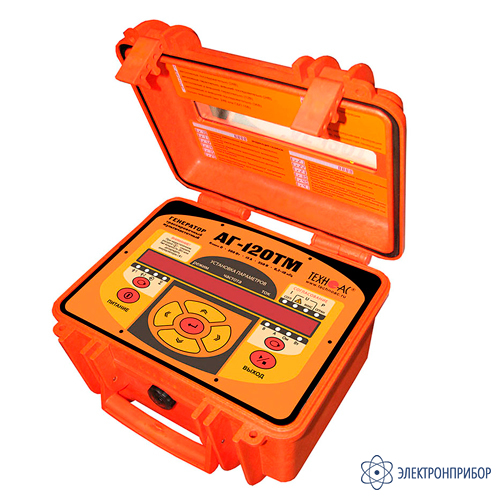

    Особенности генератора АГ-120ТМ:

    • автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
    • мультичастотный (200...10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующим данный диапазон частот;
    • автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
    • встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
    • высокий выходной ток (до 15 А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
    • высокое выходное напряжение (220 В автономное / 330 В с дополнительным аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
    • многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
    • возможность работы в дождливую погоду (вкл./откл.; просмотр параметров с закрытой крышкой).

    Режимы индикации приемника АП-019.5:

  • Технические характеристики трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Атлет АГ-319ЦК:

    Параметр Значение
    Трассопоисковый приемник АП-019.5
    Частоты фильтров 50, 60, 100, 120, 512, 1024, 8192, 32768 Гц
    Диапазон частот «Широкая полоса» 0,05 …7,00 кГц;
    7,00 …14,00 кГц
    Диапазон частот «Две частоты» одновременный прием частот 1024 Гц и 2048 Гц
    Динамический диапазон входных сигналов 140 дБ
    Количество встроенных датчиков 5
    Максимальная чувствительность (33 кГц) 3 мкА на расстоянии 1 м
    Объем памяти модуля GPS не менее 200000 точек
    Подключаемые внешние датчики ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ
    Управление чувствительностью (усилением сигнала) Полуавтоматическое / ручное (по выбору);
    Автоматическое для режима «Трасса»
    Определение глубины залегания коммуникации 0,01....30,00 м
    Точность определения глубины залегания ±5 см при глубине до 1 м,
    ±5% при глубине свыше 1 м
    Измерение «сигнального» тока в коммуникации 0,001....50,00 А
    Точность определения оси коммуникации ±5 см при глубине до 1 м,
    ±5% от глубины залегания при глубине свыше 1 м
    Работа с импульсными сигналами при работе с генераторами ТЕХНО-АС
    Визуальная индикация цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
    Звуковая индикация синтезированный звук с ЧМ;
    звуковая индикация нажатия кнопок
    Источник питания 4 Li-ion батареи 3,7 В, 3200 мАч;
    внешний аккумулятор (Power Bank)
    Режим «Сон» 0…23 час 59 мин
    Время непрерывной работы от одного комплекта Li-ion батарей не менее 8 часов при яркости экрана 100%
    Диапазон температур эксплуатации / хранения -30…+50 / -30…+60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,4 кг
    Генератор АГ-120ТМ
    Частоты синусоидального сигнала, Гц
    Частоты f1, f2, f3 («постоянные») 200…9999 Гц
    выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память
    Частота f1 («временная») 200…9999 Гц
    выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.
    Режимы генерации
    Режим 1 непрерывный «НП»
    Режим 2 кратковременные посылки «ПР» (прерывистый):
    - длительность импульса - 100 мс;
    - частота следования импульсов - 1 Гц
    Режим 3 двухчастотный «2F» (одновременная генерация):
    - первая частота - 1024 Гц;
    - вторая частота - 8192 Гц;
    - соотношение амплитуд первой и второй частот - 4:1
    Режим 4
         		 генерация ударных импульсов «УР» (ударный режим):

    - амплитуда импульса - равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)

    - частота следования импульсов (ударов), ударов в минуту:
    --- низкая - 30
    --- средняя - 60
    --- высокая - 120

    - длительность импульса - минимально достаточная для производства удара механизмом УМ-112, задается автоматически
    Выходные параметры синусоидальной генерации
    Выходной ток, А
    Максимальный в ручном режиме:
    - непрерывная и двухчастотная генерация
    - кратковременные посылки

    10
    15
    Задаваемый для автосогласования десять предустановленных значений в диапазоне 0,1…9,9 А, могут быть изменены пользователем с дискретностью 0,1 А и занесены в энергонезависимую память
    Максимальное выходное напряжение, В
    - при автономном питании
    - с добавлением внешнего аккумулятора 12 В
    - при питании от сетевого блока
    220 (180 при «2F»)
    330 (260 при «2F»)
    110 (90 при «2F»)
    Максимальная выходная мощность, Вт
    - при автономном питании или от внешнего аккумулятора 21 В

    - с добавлением внешнего аккумулятора 12 В

    - от сетевого блока (СБП)
    150 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом
    200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом
    100 на 1,0…120 Ом непрерывно / импульсы или на 1,3…80 Ом при «2F»
    Примечание. При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1 кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3 дБ.
    Допустимое сопротивление нагрузки любое (0…∞);
    ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.
    Согласование с нагрузкой автоматическое, обеспечивающее достижение заданного тока в нагрузке;
    ручное (кнопками "Вверх" или "Вниз")
    Источники питания
    Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В/15 Ач (технология AGM) с автоматической перекоммутацией 12 В/30 Ач или 24 В/15 Ач
    Ресурс питания при 0ºС в зависимости от мощности не менее, ч
    Непрерывная и двухчастотная генерация генерация 1,7 (при 150 Вт автономно/200 Вт с дополнительным аккумулятором 12 В);
    4,0 (при 65 Вт автономно/100 Вт с дополнительным аккумулятором 12 В)
    Импульсные посылки одной частоты 11 (при 200 Вт автономно/300Вт с дополнительным аккумулятором 12 В);
    25 (при 100 Вт автономно/150Вт с дополнительным аккумулятором 12 В)
    Генерация ударных импульсов с максимальной частотой 80 ударов в минуту 25 (при силе удара «С2» автономно или «С3» с дополнительным аккумулятором;)
    62 (при силе удара «С1» автономно)
    Время зарядки полностью разряженных автономных аккумуляторов не более, ч 8
    Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток 15 А максимум
    Допустимые внешние аккумуляторы 11...14 В / 22…28 В
    Функциональные особенности
    Автоматические функции выбор оптимального режима питания (коммутация внутренних и внешнего источников питания);
    автосогласование (достижение заданного тока в нагрузке);
    автоматический «интеллектуальный» выбор выходной мощности;
    специальная программа управления передающей антенной;
    встроенное автоматическое зарядное устройство;
    автоотключение питания при простое (1 минута)
    Автоматические выключения генерации (зарядки) при разряде аккумуляторов ниже допустимой нормы;
    при несоответствии внешнего напряжения режиму зарядки;
    при превышении допустимого потребляемого тока;
    при отключении внешнего питания в процессе генерации;
    при коротком замыкании выхода в процессе генерации;
    при несоответствии режима генерации наличию/отсутствию антенны на выходе
    Типы подключаемых нагрузок при генерации «SIN» непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
    непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»;
    индуктивное подключение с применением передающей антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
    индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)
    Конструктивные параметры
    Выходной усилитель мощности импульсный, CLASS D(BD), КПД > 80%
    Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона все питающие напряжения;
    режимы и установки;
    ресурс питания;
    «МУЛЬТИМЕТР ВЫХОДА»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»
    Управление девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров), «Интуитивный» интерфейс
    Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006 Класс А
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС
    Степень защиты корпуса IP54
    Габаритные размеры электронного блока (кейса), не более, мм 305х270х191
    Вес электронного блока, не более, кг 14,5
    Индукционная антенна ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный

  • Комплект поставки Атлет АГ-319ЦК

    № Наименование Количество
    1 Трассопоисковый приемник АП-019.5 1
    2 Генератор трассировочный АГ-120ТМ 1
    3 Индукционная антенна ИЭМ-301.3 1
    4 Устройство зарядное AG107.02.010 1
    5 Кабель VENTION mini USB-USB 1,5 м AG120.02.100 1
    6 Кабель для подключения внешнего аккумулятора АГ120.02.020 1
    7 Кабель выходной АГ120.02.050 1
    8 Кабель для заземления АГ105.02.020 1
    9 Контакт магнитный АГ120.02.090 2
    10 Штырь заземления АГ110.02.004 2
    11 Сумка для антенны (чехол 53107) 1
    12 Сумка для генератора (чехол 53181) 1
    13 Сумка для приемника (чехол 53212) 1
    14 Сумка для комплекта (чехол 53212) 1
    15 Руководство по эксплуатации 2
    16 Паспорт на комплект  1

  • Дополнительная комплектация Атлет АГ-319ЦК
