Трассировка и поиск повреждений индукционным методом

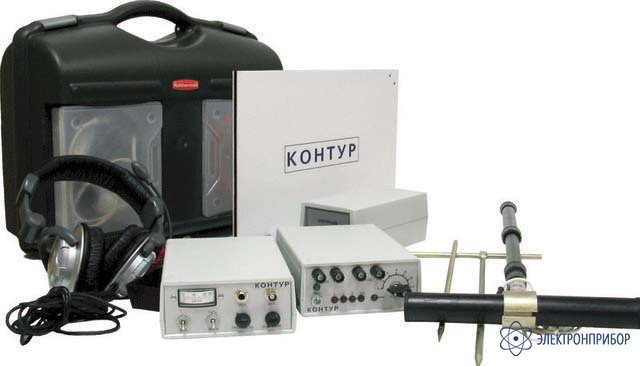

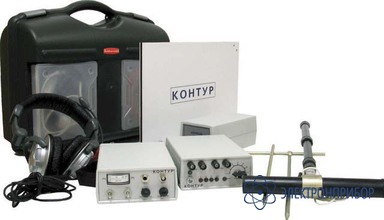

Контур — трассоискатель кабелей и трубопроводов с бесконтактным подключением (мощность 50 Вт)

Код товара: 25733

    • Гарантия

      1 год

    • Артикул

      00275

    Назначение трассоискателя Контур:

    Трассоискатель относится к классу индикаторных приборов, построенных на новейшей элементной базе с использованием современной схемотехники, и предназначен для определения индукционным методом трасс металлических трубопроводов различного назначения, местоположения энергосиловых кабелей без вскрытия грунта.

    Трассоискатель «Контур» предназначен:

    • для определения местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты,
    • для определения местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя,
    • для определения глубины залегания кабеля и трубопроводов.

    Имеет улучшенную тональность звукового сигнала.

    Параметр Значения
    Дальность обследования трассы, км до 5
    Погрешность определения планового положения одиночной трассы на глубине залегания 3 м, см +10
    Глубина обнаружения трассы, м до 10
    Погрешность определения высотного положения одиночной трассы, % ±10

  • Технические характеристики трассоискателя Контур:

    Параметр Значения
    Напряжение питания:
    генератора от батареи элементов типа 373 (форм-фактор D)
    либо от внешнего источника питания постоянного тока, В    		 от 9 до15
    приемника от трех элементов типа 316 (АА), В от 3 до 5
    Средний ток потребления, не более, мА:
    генератора при напряжении питания (12±0,2) В 400
    приемника Контур 6
    Габаритные размеры, мм, не более:
    генератора 137х212х65
    приемника 137х206х65
    Масса, кг, не более:
    генератора Контур 0,5
    приемника (искателя) 0,3
    комплекта Контур в футляре 4,0
    Выходной сигнал генератора имеет следующие параметры:
    длительность импульсов, мс от 50 до 100
    период следования, мс от 800 до 1200
    частота заполнения, Гц 1000±20
    Выходная импульсная мощность генератора при работе на активную
    нагрузку от 1 Ом до 1 кОм при напряжении питания
    (12±0,2) В, не менее, Вт    		 50
    Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, мкВ, не менее:
    в пассивном режиме 100
    в активном режиме 50
    Центральная частота полосы пропускания приемника в активном режиме, Гц 1000±20
    Ширина полосы пропускания приемника на уровне 0.7 от максимума усиления в активном режиме, не более, Гц 70
    Центральная частота полосы пропускания приемника в пассивном режиме, Гц 50±1
    Ширина полосы пропускания приемника на уровне 0,7 в пассивном режиме относительно максимума усиления, не более, Гц 5
    Коэффициент подавления промышленных помех частоты 50 Гц в активном режиме, не менее, дБ 70
    Трассоискатель сохраняет работоспособность при воздействии рабочих температур от минус 20º С до 40º С и относительной влажности 98% при 20ºС

  • Комплект поставки Контур

    № Наименование Количество
    1. Приёмник 1
    2. Генератор 1
    3. Контейнер батарейный 1
    4. Антенна телескопическая 1
    5. Рамка электромагнитная 1
    6. Телефон головной 1
    7. Штырь заземления 2
    8. Контакт магнитный 1
    9. Жгут аккумуляторный 1
    10. Провод 1 1
    11. Провод 2 1
    12. Провод 3
    13. Отвертка 1
    14. Дипломат 1
    15. Паспорт 1
