Трассировка и поиск повреждений индукционным методом

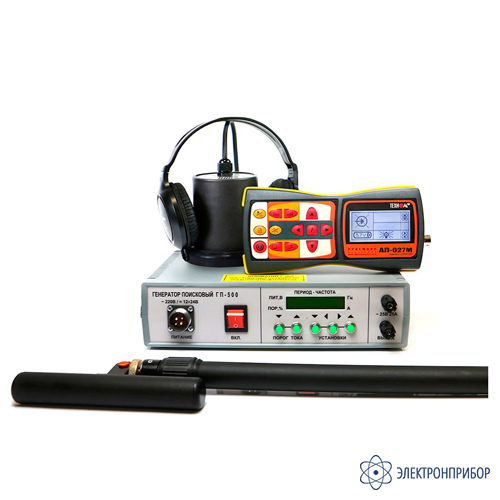

Атлет ТЭК-527АНЭ — кабеледефектоискатель
Код товара: 64734-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-00018257
Назначение кабеледефектоискателя Атлет ТЭК-527АНЭ:
Кабеледефектоискатель Атлет ТЭК-527АНЭ — это универсальный комплексный, многофункциональный прибор. Кабеледефектоискатель предназначен для поиска подземных трасс электрических кабелей и металлических подземных коммуникаций, а также определения глубины их залегания и поиска мест повреждений кабельных линий индукционным и акустическим методами.
Рекомендуемые области применения: электро- и теплоэнергетика, связь и прочее.
Решаемые задачи кабеледефектоискателем Атлет ТЭК-527АНЭ:
В комплекте функционально объединены следующие возможности:
- пассивный трассопоиск с электромагнитным датчиком;
- активный трассопоиск с электромагнитным датчиком и генератором;
- индуктивный метод поиска дефектов кабельных линий;
- акустический метод поиска дефектов кабельных линий (с использованием генератора высоковольтных импульсов).
Особенности приемника АП-027М:
- цифровой трассопоисковый приемник;
- большой ЖК дисплей с переключаемыми режимами работы и индикации;
- отображение частотного спектра входного сигнала;
- вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
- приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
- при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
- при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
- класс защиты корпуса от внешних воздействий IP54.
-
-
Технические характеристики кабеледефектоискателя Атлет ТЭК-527АНЭ:
Характеристики трассопоискового приемника АП-027М Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал Головные телефоны -синтезированный звук ЧМ - Встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;

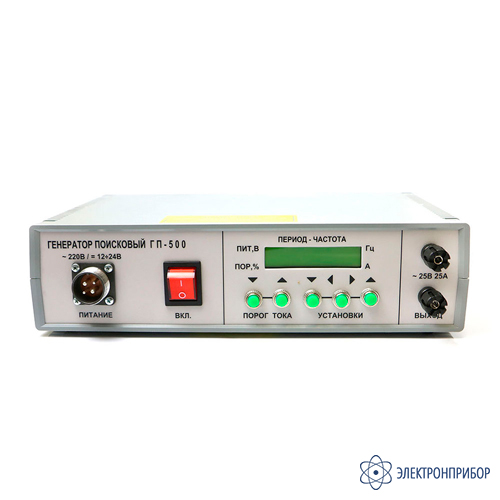

- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220 х 102 х 42 мм Масса электронного блока, не более 0,46 кг Параметр Значение Характеристики генератора поискового ГП-500К Выходная мощность генератора на согласованную активную нагрузку, не менее 500 Вт Рабочие частоты генератора 480, 1069, 9796 Гц (возможна перестройка частот пользователем) Форма выходного сигнала генератора синусоида Режим работы непрерывный или импульсный Время непрерывной работы не ограничено Мультичастотный режим (двух-, трехчастотный) ✓ Согласование выходного сопротивления генератора с нагрузкой автоматическое или ручное Общий диапазон согласования от 0,35 до 362 Ом Управление генератором автономно с индикацией режимов и параметров на дисплее дистанционно от персонального компьютера по интерфейсу RS-232 или RS-485 Время готовности к работе при температуре окружающей среды выше -10° С – 5 сек

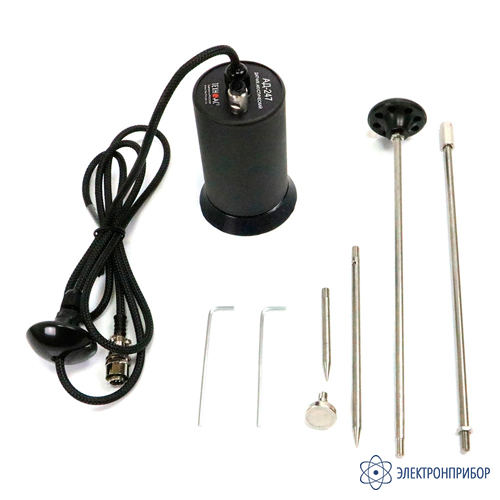

при температуре окружающей среды ниже -10° С – 1 минПотребляемая мощность, не более 800 Вт Температура окружающей среды от -30 до +40°С Габаритные размеры (Ш х Г х В) 465 х 431 х 133 мм Масса генератора с сумкой 18,4 кг Масса генератора 17 кг Характеристики электромагнитного датчика EMD-257 Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Характеристики акустического датчика AD-257 Габаритные размеры прибора, не более 60х130 мм Масса, не более 0,95 кг -
Комплект поставки Атлет ТЭК-527АНЭ
№ Наименование Количество 1 Трассопоисковый приемник АП-027М 1 2 Генератор ГП-500 1 3 Комплект акустического датчика AD-257 1 4 Датчик электромагнитный EMD-257 1 5 Головные телефоны 1 6 Держатель для приемника АП-027.00.010 1 7 Сумка для генератора ГП-500 (Чехол 53155) 1 8 Сумка для электромагнитного датчика EMD-257 (чехол 53186) 1 9 Сумка для комплекта (Чехол 53207) 1 10 Крестовая отвертка 1 11 Батарейки для приемника (AA) 4 12 Кабель для подключения внешнего аккумулятора AP027.02.030 1 13 Руководство по эксплуатации. Паспорт 1 -
