AnCom КМС-КИ — кабелеискатель
Код товара: 54569-
-
Гарантия
36 месяцев
-
Производитель

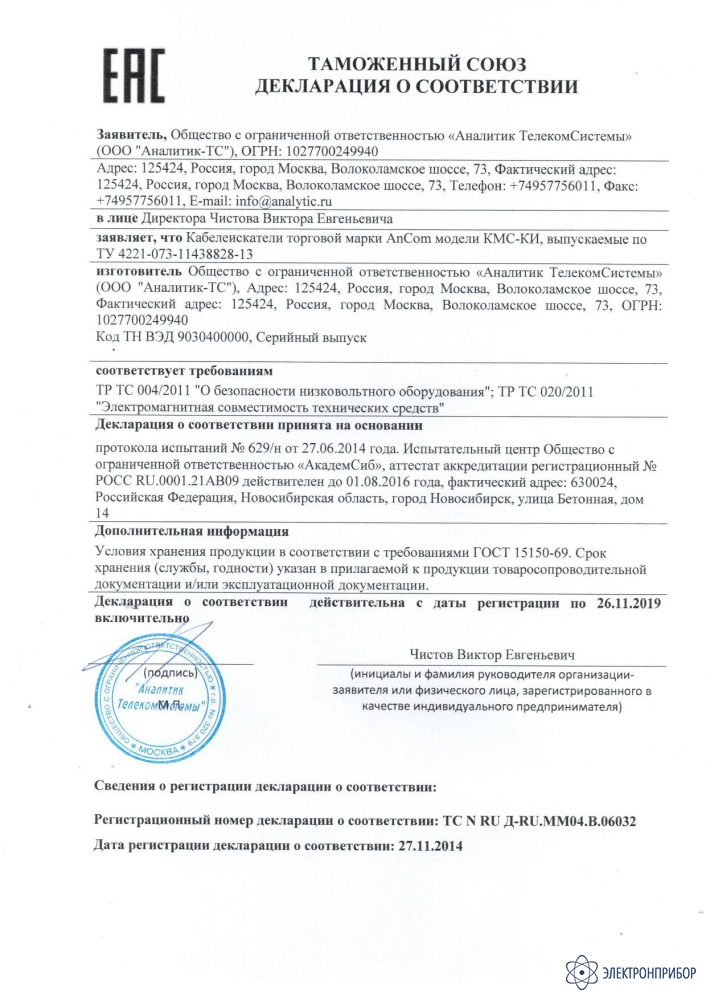

Сертификаты
Назначение кабелеискателя AnCom КМС-КИ:
Кабелеискатель AnCom КМС-КИ во взаимодействии с анализатором кабелей AnCom КМС-АК в режиме генератора кабелеискателя (ГКИ) обеспечивает поиск кабельных трасс и кабельных дефектов индукционным (режим «Антенна» - активная штанга) и контактным (режим «Контакт» - активная+пассивная штанги) методами.
Управление кабелеискателем осуществляется одной кнопкой и сопровождается автоматическими служебными голосовыми сообщениями (кнопка – подсказка – действие – промежуточный результат) через комплектную беспроводную Bluetooth-гарнитуру, в которую выдаётся также акустический сигнал поиска.

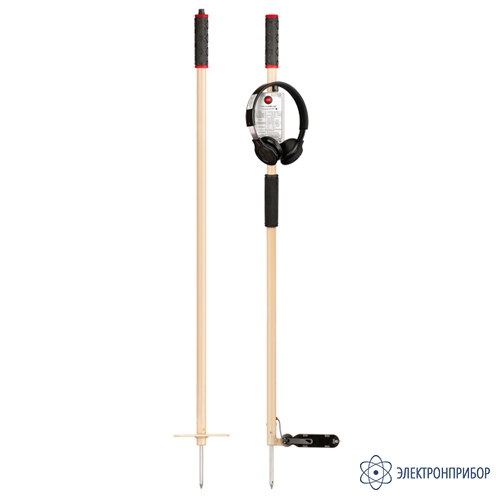

Функциональный состав:

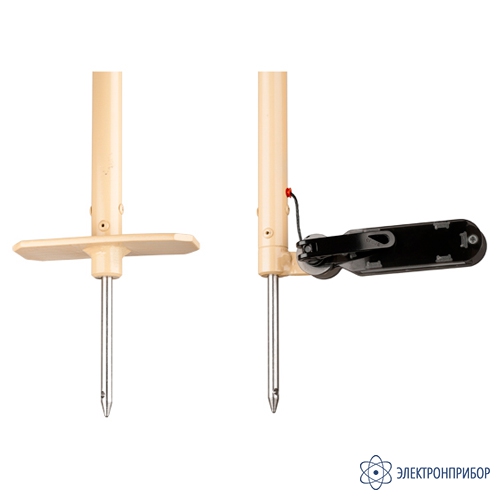

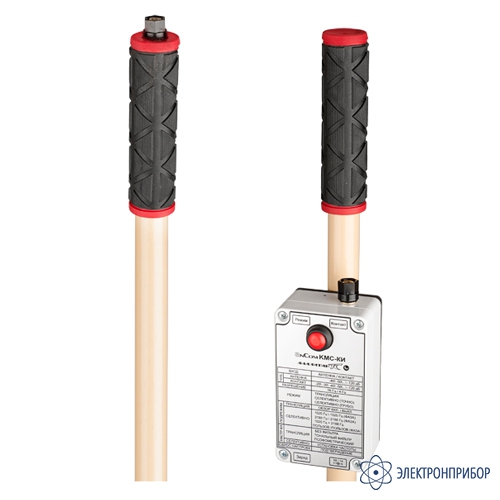

- активная штанга с магнитной антенной и приборным блоком;
- пассивная штанга с соединительным проводом;

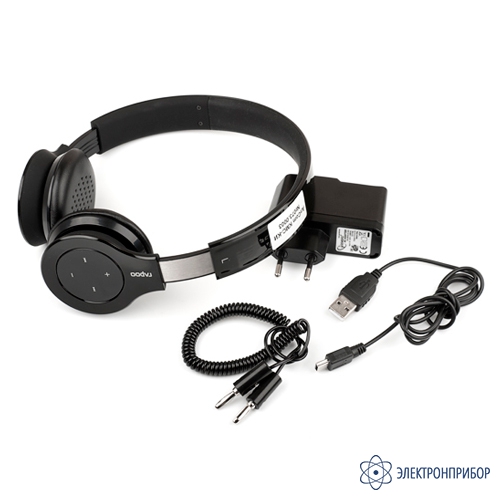

- источник питания для зарядки приборного блока и беспроводных наушников.
Достоинства кабелеискателя AnCom КМС-КИ:
- Работа в режимах «Антенна» (поиск, отслеживание) и «Контакт» (локализация дефекта) обеспечивается эргономичными штангами со встроенным приемником – без лишних блоков, проводов и индикаторов;
- Беспроводное подключение комплектной Bluetooth-гарнитуры для прослушивания информации об уровне и частоте принимаемого сигнала, служебных голосовых сообщений и акустического сигнала поиска;
- Оперативное и простое управление одной кнопкой – переключение между режимами в одно нажатие;
- Возможности поиска: начальный поиск кабеля по максимуму сигнала; отслеживание кабельной трассы по минимуму сигнала с возможностью обнаружения оси кабеля по дополнительному сигналу детектора инверсии фазы;
- Поиск в пассивном режиме трасс: кабелей электроснабжения, релейной автоматики, кабелей сигнализации, централизации, блокировки (СЦБ), нефте-газо-водопроводов с катодной защитой;
- Поиск кабельных трасс и кабельных дефектов с использованием генератора кабелеискателя (ГКИ), в качестве которого может быть использован анализатор AnCom КМС-АК;
- Регулировка чувствительности приемника от -130 дБ с шагом 5 дБ;
- Настройка на любой генератор (частоту);
- Встроенная аккумуляторная батарея обеспечивает работу кабелеискателя в течение полного рабочего дня монтёра, а зарядка осуществляется через комплектное зарядное устройство.
Измерительные возможности кабелеискателя AnCom КМС-КИ:
- Определение на основе спектрального анализа стабильных сигналов в диапазоне частот 40...3400 Гц;
- Измерение частоты в "Гц" и уровня в "дБ" этих сигналов;
- Передача параметров в беспроводную Bluetooth гарнитуру посредством голосовых сообщений.
Дополнительные измерительные возможности AnCom КМС-КИ:
- Измерение глубины залегания кабеля в режиме "Антенна": измерение уровня сигнала генератора при касании концом активной штанги уровня земли, подъем активной штанги на равную глубине залегания высоту, при которой уровень сигнала будет ниже исходного на 6 дБ;
- спектральный анализ принимаемого сигнала и измерение ряда частот на входе кабелеискателя, среди которых может быть сигнал используемого генератора, фактическая частота которого не соответствует номинальному значению; выбор и из нескольких измеренных значений нужной частоты и оперативное задание ее как частоты селекции кабелеискателя.
Описание работы кабелеискателя AnCom КМС-КИ во взаимодействии с анализатором кабелей AnCom КМС-АК в режиме генератора кабелеискателя:
Удаленный контроль абонентских линий и формирование сигнала для кабелеискателя
Анализатор кабелей AnCom КМС-АК подключается (1) на станционном кроссе к трем абонентским линиям, заявленным к ремонту. Питание прибора осуществляется от станционной батареи =36...72 В или от сети ~220В/50 Гц через комплектный источник питания.
После регистрации в GSM-сети и приема входящего вызова анализатор кабелей AnCom КМС-АК управляется тональным донабором (DTMF-командами) через любой телефон и отвечает голосовыми сообщениями:
- Выбор одной из трех линий (2) отключает линию от станции;
- Коммутация проводов А и Б выбранной линии и Земли позволяет создать цепь, для измерения напряжения, ёмкости, сопротивления шлейфа и изоляции, расстояния до обрыва жилы;
- Измерение сопровождается контролем соответствия заданным нормам и голосовыми сообщениями, то есть анализатор сообщает монтеру, является ли линия аварийной или годной.
Для поиска трассы кабельной линии и локализации дефекта (3) анализатор оснащен удаленно запускаемым (командой с мобильного телефона) генератором с режимами:
- Генератор кабелеискателя - ГКИ;
- Поиск разрыва жилы - ПРЖ.
Контроль параметров (5) выполняется после устранения неисправности (4). При соответствии нормам линия может быть немедленно возвращена в эксплуатацию.
Поиск кабельных трасс и кабельных дефектов кабелеискателем AnCom КМС-КИ
Кабелеискатель обеспечивает начальный поиск кабеля по максимуму сигнала, а также отслеживание кабельной трассы по минимуму сигнала с возможностью обнаружения оси кабеля по дополнительному сигналу детектора инверсии фазы.
Оперативное управление кабелеискателем AnCom КМС-КИ осуществляется единственной кнопкой:
- Переключение между процессом поиска (отслеживания) кабельной трассы индукционным методом «Антенна» (активная штанга) и локализации дефекта контактным «Контакт» (активная+пассивная штанги);
- Выбор режима воспроизведения беспроводной комплектной Bluetooth-гарнитурой акустического сигнала:
- «Трансляция» – "трансляция" сигнала в наушники без ограничения по полосе частот или с ограничением в полосе 300...3400 Гц или псофометрическим фильтром. Применяется для поиска в пассивном режиме трасс: кабелей электроснабжения, релейной автоматики, кабелей сигнализации, централизации, блокировки (СЦБ), нефте-газо-водопроводов с катодной защитой;
- «Селективно» – в наушники транслируется сигнал от генератора на известной частоте или на двух частотах, задаваемых в диапазоне 200...3400 Гц. Применяется для поиска кабельных трасс и кабельных дефектов с использованием генератора кабелеискателя ГКИ (например, анализатор AnCom КМС-АК). Обеспечивается селективность приемника:
16 Гц - применяется в большинстве случаев, обеспечивает темп манипулирования искателем в соответствии с нормальной динамикой человека,
4 Гц - применяется при низких уровнях сигнала или в условиях высокой зашумленности; перемещение искателя должно производиться замедленно.
Локализация дефекта (3) производится контактным методом по шаговому напряжению при растекании тока в толще земли.
В комплектную беспроводную Bluetooth-гарнитуру кабелеискателя передается:
- акустический сигнал поиска;
- параметры принимаемого сигнала голосовыми сообщениями: уровень и частота;
- служебные голосовые сообщения (кнопка – подсказка – действие – промежуточный результат): текущий режим работы, возможности настройки через меню.
-
-
Технические характеристики кабелеискателя AnCom КМС-КИ:
Параметр Вход «Антенна» Вход «Контакт» Характеристики входных каналов Диапазон частот на входе, Гц 50...3900 50...3900 Определение частоты Диапазон, Гц 50...3900 50...3900 Разрешение, Гц 1 1 Диапазон частот, воспроизводимых в головных телефонах, Гц 200...3700 200...3700 Задание порога чувствительности относительно 775 мВ Диапазон, дБ −130...−40 −130...−20 Шаг установки, дБ 5 5 Задание усиления Диапазон, дБ 0...100 0...80 Шаг установки, дБ 5 5 Определение уровня относительно 775 мВ Диапазон, дБ −110...−40 −110...−20 Разрешение, дБ 0,1 0,1 Ввод сигнала в ПБ Посредством магнитной антенны, формирующей на входе ПБ уровень не менее −66 дБ, при размещении на нулевом удалении от нормально расположенного проводника, по которому протекает переменный ток 2,58 мА частотой 1020 Гц Непосредственно как сигнал напряжения между щупом активной штанги и гнездом «Контакт» ПБ. Входное сопротивление не менее 1800 Ом Параметр Значение Функциональные характеристики Режимы обработки сигнала Разрешение спектра, Гц 16 4 Селективно с выделением одной частоты 1020 Гц детектор изменения фазы выключен детектор изменения фазы включен 2188 Гц одна частота пользователя с выделением двух частот 1020 Гц и 2188 Гц две частоты пользователя Трансляция фильтр выключен фильтр тональных частот псофометрический фильтр режектор 50 Гц − подавление помех от сети с частотой 50 Гц и её гармоник Режимы настройки обзор спектра входного сигнала − определение частот и уровней не более 5 гармоник выбор и установка одной или двух частот пользователя из спектра входного сигнала Время работы, часов, не менее 8 Время заряда аккумулятора, часов, не более 4 Рабочий диапазон температур, °C -20...+40 Вес штанг без упаковки, кг, не более 1,75 Длина штанг, мм 1260...1510 -
Комплект поставки AnCom КМС-КИ
№ Наименование Количество 1 Активная штанга с приборным блоком AnCom КМС-КИ 1 2 Пассивная штанга 1 3 Наушники* 1 4 Кабель подключения пассивной штанги к приборному блоку 1 5 Зарядное устройство от сети (~220 В / 50 Гц) с кабелем подключения кприборному блоку 1 6 Компакт-диск (CD) с руководством по эксплуатации и программным обеспечением Аналитик-ТС 1 7 Формуляр (брошюра) 1 8 Руководство по эксплуатации, включающее методику калибровки (брошюра)** 1 9 Упаковка** 1 * Комплектация наушников определяется в документации на наушники.
** Тип упаковки и количество AnCom КМС-КИ в упаковке, а также количество брошюр определяется вариантом поставки. -
