Трассировка и поиск повреждений индукционным методом
Успех АГ-309.50Ц — трассоискатель с цветным экраном
Код товара: 71941-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0001998
Сертификаты
Описание трассоискателя с цветным экраном Успех АГ-309.50Ц:
Трассопоисковый комплект Успех АГ-309.50Ц предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

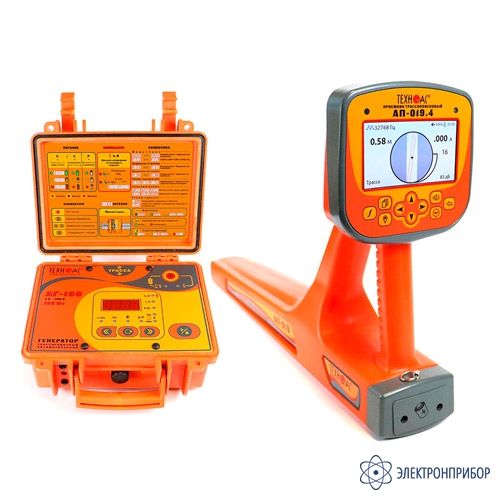

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии.
Комплект Успех АГ-309.50Ц оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Выходная мощность генератора до 100 Вт.
Назначение трассоискателя с цветным экраном Успех АГ-309.50Ц:
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м;
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км;
- Поиск электрических кабелей под напряжением;
- Поиск мест пересечения трубопровода и кабеля;
- Определения мест повреждения кабельных линий;
- Обследования участков местности перед проведением земляных работ.
Рекомендуемые области применения трассоискателя с цветным экраном Успех АГ-309.50Ц:
- Электросети;
- Телекоммуникация;
- Строительно-монтажные организации;
- ЖКХ;
- Водоканалы;
- Теплосети;
- Нефтегазовая отрасль;
- Геодезия.
Особенности приемника АП-019.4:
- Современный цифровой трассопоисковый приемник-моноблок;
- Цветной дисплей с автоматической и ручной регулировкой яркости;
- Температура эксплуатации от -30 до +60°С;
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц;
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»;
- Возможность выбора активных рабочих частот и режимов работы;
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора;
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- Встроенный динамик с регулировкой уровня громкости;
- Настраиваемый режим «Сон» для экономии заряда батарей;
- Дополнительные функции при подключении внешних датчиков;
- Меню на двух языках (русский и английский);
- Возможность подключения внешнего аккумулятора Power Bank.
Режимы индикации приемника АП-019.4:

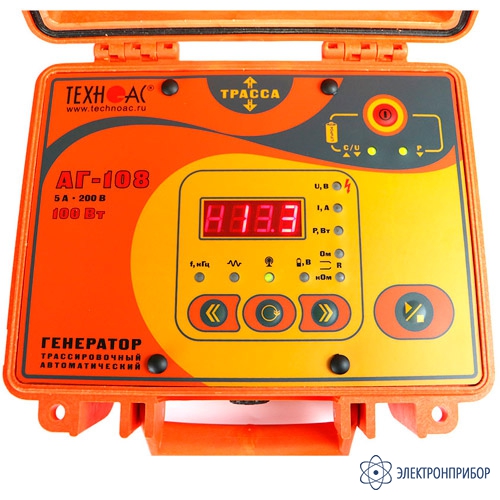

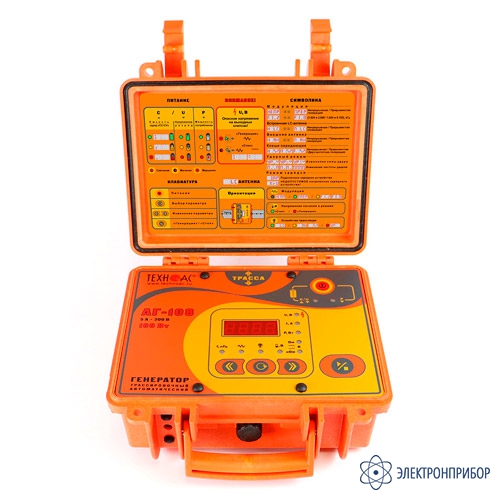

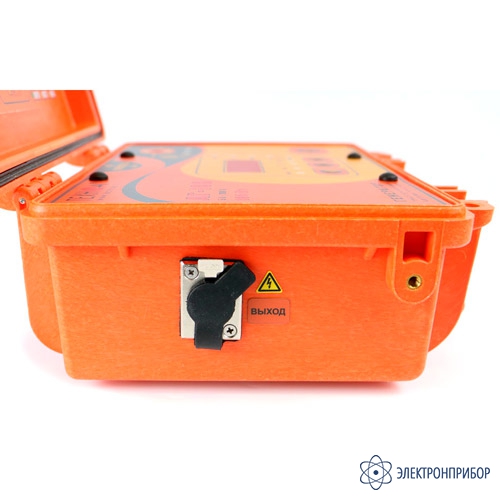

Особенности генератора АГ-108:
- Встроенный заряжаемый аккумулятор;
- Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы;
- Максимальное выходное напряжение до 200 В;

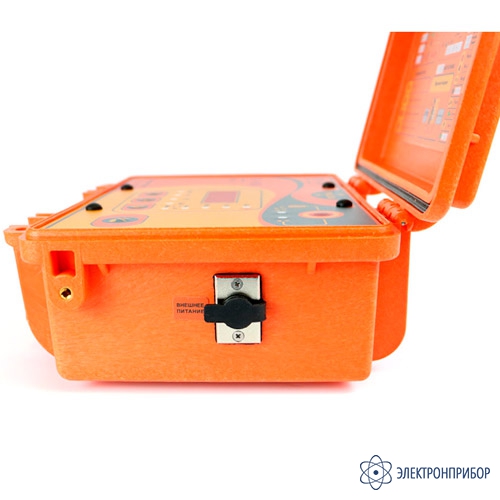

- Возможность работы от внешнего аккумулятора или от сети ~220 В;
- Реализовано несколько видов защиты от недопустимых факторов;
- Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом;
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания;
- Ударный режим - генерация импульсов управления ударным механизмом;
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию;
- Ручное уменьшение/увеличение мощности после автосогласования;
- Небольшие габариты и вес.
-
-
Технические характеристики трассоискателя с цветным экраном Успех АГ-309.30Ц:
Параметр Значение Приемник АП-019.4 Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192/ 32768 Гц Диапазон частот «Широкая полоса» 0,05…7,00 кГц;
7,00…14,00 кГцДиапазон частот «Две частоты» 1024 / 2048 Гц Динамический диапазон входных сигналов 140 дБ Количество встроенных датчиков 5 Максимальная чувствительность (33 кГц) 5 мкА на расстоянии 1 м Подключаемые внешние датчики ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ Управление чувствительностью (усилением сигнала) Полуавтоматическое / ручное (по выбору);
Автоматическое для режима «Трасса»Определение глубины залегания коммуникации 0,01....30,00 м;
Автоматически в режиме «Трасса»Точность определения глубины залегания ±5 см при глубине до 1 м;
±5% при глубине свыше 1 мИзмерение «сигнального» тока в коммуникации 0,001....50,00 А;
Автоматически в режиме «Трасса»Точность определения оси коммуникации ±5 см при глубине до 1 м;
±5% от глубины залегания при глубине свыше 1 мРабота с импульсными сигналами при работе с генераторами «ТЕХНО-АС» Визуальная индикация цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости Режимы индикации «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048» Звуковая индикация Синтезированный звук с ЧМ;
Звуковая индикация нажатия кнопокИсточник питания 4 Li-ion батареи 3,7 В, 3200 мАч;
4 Ni-MH батареи тип «С» 1,2 В;
внешний аккумулятор (Power Bank)Режим «Сон» 0…23 час 59 мин Время непрерывной работы от одного комплекта Li-ion батарей не менее 8 часов при яркости экрана <50% Диапазон температур эксплуатации / хранения -30…+60 / -30…+60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,45 кг Генератор АГ-108 Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% Нагрузка «клипсы» или «клещи» 512 / 1024 / 8192 / 32768 «Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH» Режимы работы «Антенные» режимы встроенная передающая антенна «LC» внешняя индукционная передающая антенна «АН» Режимы «модуляции» (сигналы специальной формы) прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);
длительность посылки 0,1 сек.;
частота следования посылок 1 Гцдвухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц);
соотношение амплитуд 2/1 (соответственно)двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц);
соотношение амплитуд 4/1 (соответственно)«Ударный» режим «УР» - генерация импульсов управления ударным механизмом;
три разновидности силы удара: «слабый», «средний», «сильный»;
частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./минВыходной ток, А Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» 3 – при частоте 32768 Гц Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ 0,1 - всегда при включении питания Максимальное выходное напряжение, В В зависимости от «модуляции», ≥ 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» 200 – в других режимах Максимальная выходная мощность, Вт Ограниченная программой, ≥ 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом Источники питания Рабочий диапазон питающих напряжений, В минимально допустимое напряжение 10 максимально допустимое напряжение 15 Автономный аккумулятор «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 Устройство зарядное заряжает до напряжения 14,6 В током до 10 А;
обеспечивает генерацию одновременно с зарядкойВнешние источники питания (не входят в комплект поставки) напряжение 10...15 В, мощность ≥ 140 Вт;
например, аккумуляторы автомобильные «12 В»Время работы («жизненный цикл») 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;
8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено Электромагнитная совместимость Классификация по ГОСТ Р 51318.22-2006 класс А Конструктивные параметры Выходной усилитель мощности технология - модифицированный CLASS D, КПД до 85% Светодиодные индикаторы отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) Габаритные размеры электронного блока (кейса), не более, мм 250х220х120 Вес электронного блока, не более, кг 3,8 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации, °С -30…+60 Степень защиты корпуса IP65 -
Комплект поставки Успех АГ-309.50Ц
№ Наименование Количество 1 Трассопоисковый приемник АП-019.4 1 2 Генератор АГ-108 1 3 Устройство зарядное АГ107.02.010 1 4 Кабель АГ120.02.020 1 5 Кабель АГ120.02.050 1 6 Кабель АГ105.02.020 1 7 Контакт магнитный АГ120.02.090 2 8 Штырь заземления АГ110.02.004 2 9 Батарейки для приемника 4 10 Сумка для приемника (чехол 53212) 1 11 Сумка для комплекта (чехол 53222) 1 12 Руководство по эксплуатации 3 13 Паспорт 1 -
