Трассировка и поиск повреждений индукционным методом

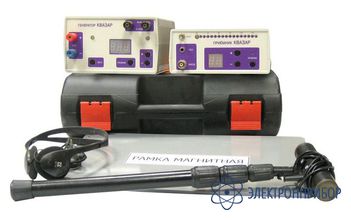

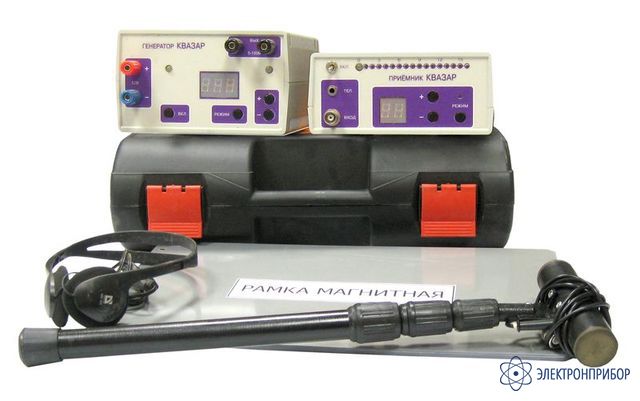

Квазар — трассодефектоискатель

Код товара: 25734

    • Гарантия

      1 год

    • Артикул

      00077

    Назначение трассоискателя Квазар:

    Трассодефектоискатель подземных трубопроводов и других коммуникаций Квазар предназначен:

    • для обследования местности перед проведением земляных работ с целью нахождения труб и кабелей;
    • для определения трассы металлических подземных сооружений и спутника неметаллических газопроводов;
    • для проверки целостности гидроизоляционного защитного покрытия;
    • для трассировки многих скрытых линейно протяженных сооружений из электропроводящих материалов (электрокабель, водопровод, теплотрасса).

    Особенности трассоискателя Квазар:

    • компактность;
    • большая мощность сигнального генератора;
    • высокая чувствительность поискового селективного приемника.

  • Технические характеристики трассоискателя Квазар:

    Параметр Значение
    Генератор сигнальный
    Частота сигнала на выходе генератора, Гц* 500±1
    1000±2
    5000±10
    Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом повторения 1 сек. Длительность времени генерации напряжения сигнальной частоты составляет, сек 0,3
    Максимальная импульсная мощность на омической нагрузке в фазе генерации напряжения (на частоте 1кГц при напряжении питания 12В), не менее, Вт 70
    Выходная мощность генератора в режиме автоматического согласования нагрузки регулируется ступенями от 0 до 100%
    ступенями по 10 Вт
    Максимальная амплитуда напряжения в импульсе генерации (на омической нагрузке 1кОм и напряжении питания 12В) составляет, не менее 100
    Генератор может длительно работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход)
    Напряжение питания генератора, В 10-15
    Габаритные размеры генератора, не более, мм 213x137x85
    Масса генератора, не более, кг 1
    Рабочая температура и относительная влажность от -20 °С до +40 °С
    80% при 20 °С
    Приемник поисковый
    Центральная частота полосы пропускания приемника, Гц* 50±0,25
    100±0,5
    500±0,2
    1000±5
    5000±25
    Добротность селективного усилителя приемника на всех рабочих частотах, не менее, единиц 45
    Чувствительность приемника по напряжению при полном отклонении светящейся точки шкального индикатора, не менее, мкВ 20
    Входное омическое сопротивление усилителя приемника в режиме обследования изоляции, не менее, МОм 3
    Динамический диапазон приемника при полном отклонении стрелки шкального прибора, не менее, дБ 90
    Напряжение питание приемника от трех элементов типа 316 (форм-фактор «АА»), В 3-5
    Средний ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5 В), не более, мА 40
    Габаритные размеры приемника, не более, мм 201x137x65
    Масса приемника без элементов питания, не более, кг 0,3
    Рабочая температура и относительная влажность от -20 °С до +40 °С
    80% при 20 °С

    * по дополнительному соглашению с Заказчиком номинальные значения и количество рабочих частот генератора может быть изменены.

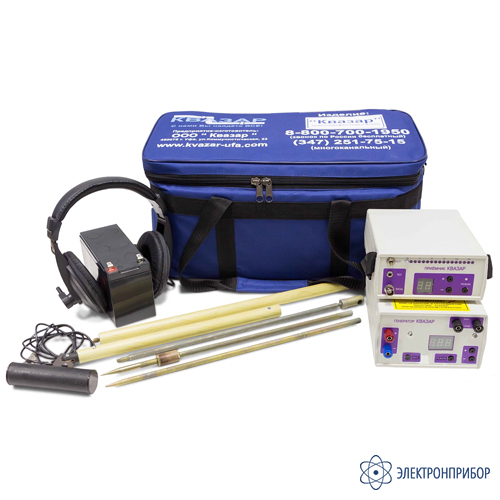

  • Комплект поставки Квазар

    № Наименование Количество
    1 Генератор 1
    2 Провод питания генератора от аккумулятора 1
    3 Провод для подключения штыря с гальванической связью 1
    4 Провод для подключения магнитной клипсы 1
    5 Магнитная клипса 1
    6 Штырь с гальванической связью 2
    7 Приемник 1
    8 Антенна 1
    9 Телефоны головные 1
    10 Штырь без гальванической связи 1
    11 Провод для подключения штырей 1
    12 Элемент питания тип АА 1
    13 Аккумулятор 12В 1
    14 Зарядное устройство 1
    15 Отвертка 1
    16 Паспорт 1
    17 Сумка-кейс 1

    Дополнительная комплектация Квазар

    (Поставляется за отдельную плату)

    № Наименование
    1 Провод для подключения электромагнитной рамки
    2 Рамка электромагнитная
    3 Радиостанция стандарт LPD
