Трассировка и поиск повреждений индукционным методом

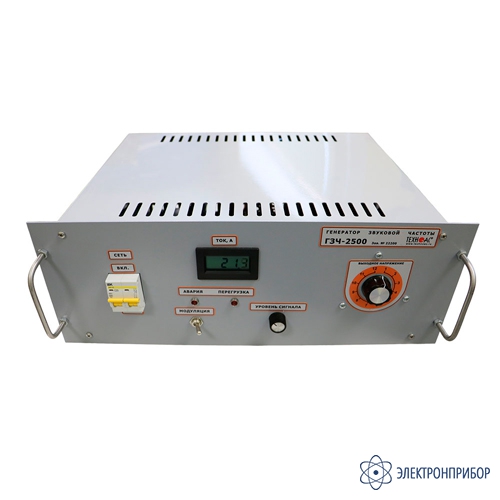

Атлет ГЗЧ-2500 — генератор звуковой частоты

Код товара: 73098

    • Гарантия

      12 месяцев

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-Б0005252

    Назначение генератора звуковой частоты Атлет ГЗЧ-2500:

    Генератор звуковой частоты Атлет ГЗЧ-2500 предназначен для создания в трассах скрытых коммуникаций (кабельных линиях и электропроводящих трубопроводах) электрических колебаний с целью их трассировки и поиска мест повреждения поисковым приемником.

    Особенности и принцип работы генератора звуковой частоты Атлет ГЗЧ-2500:

    Два режима генерации:

    • режим непрерывной генерации: генератор выдает сигнал с частотой 1024 Гц;
    • режим генерации с низкочастотной модуляцией выходного сигнала: модуляция выходного сигнала осуществляется импульсами прямоугольной формы частотой 1,5-3 Гц таким образом, что в течение первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц, а в течение второго полупериода – с частотой 2048 Гц.

    Преимущество второго способа модуляции заключается в том, что при наличии приемника с частотами приема 1024 Гц и 2048 Гц возможен прием сигнала обеих частот с переключением только на приемнике.

    Реализована защита от перегрузки по току.

    Согласование с нагрузкой производится ступенчатой регулировкой выходного напряжения регулятором «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и регулятором плавной регулировки выходного напряжения «УРОВЕНЬ СИГНАЛА».

    Положение рукоятки ступенчатого переключателя «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и соответствующее ему выходное напряжение холостого хода Uхх приведены в таблице:

    № 1 2 3 4 5 6 7 8 9 10 11 12
    Uxx, В 30 60 70 85 100 115 130 145 170 200 250 315

  • Технические характеристики генератора звуковой частоты Атлет ГЗЧ-2500:

    Параметр Значение
    Напряжение питающей однофазной сети, В 220 ± 10%
    Частота питающей сети, Гц 50 ± 2
    Выходная мощность в согласованном режиме, Вт, не менее 2500
    Максимальное выходное напряжение холостого хода, В 300
    Максимальный выходной ток, А 50
    Частота генерации, Гц 1024 / 2048
    Частота модуляции, Гц 1,5...3
    Количество ступеней согласования с нагрузкой 12
    Диапазон сопротивления нагрузки, Ом 0,5...150
    Потребляемая мощность, Вт, не более 3000
    Габаритные размеры, мм 485x330x180
    Масса, кг, не более 17
    Условия эксплуатации
    Температура воздуха, °С от -20 до +50
    Относительная влажность, %, не более 80 при +35°С
    Атмосферное давление,  мм рт. ст. от 630 до 830

  • Комплект поставки Атлет ГЗЧ-2500

    № Наименование Количество
    1 Генератор звуковой частоты Атлет ГЗЧ-2500 1
    2 Провод для присоединения нагрузки 2
    3 Провод защитного заземления 1
    4 Штырь заземления 1
    5 Руководство по эксплуатации 1
    6 Паспорт 1
