Сталкер 8024 (LFP), Сталкер 80 24 (LFP)
Трассировка и поиск повреждений индукционным методом
Сталкер 80-24 (LFP) — комплекс трассопоисковый
Код товара: 82667-
-
Гарантия
2 года
-
Производитель
-
Артикул
138117
Сертификаты
Назначение комплекса трассопоискового Сталкер 80-24 (LFP):
Трассоискатель (трассодефектоискатель, кабелеискатель) Сталкер 80-24 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

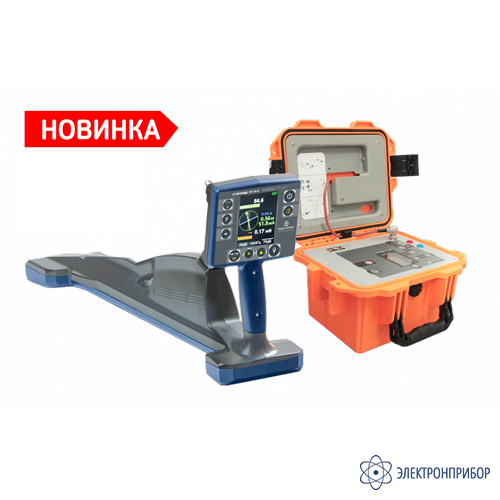

В комплект поставки трассоискателя Сталкер 80-24 входит генератор ГТ-80 (LFP) и приемник ПТ-24 со встроенным GPS/ГЛОНАСС модулем (Li-Ion).
Питание модернизированного генератора ГТ-80 (LFP) осуществляется от встроенного литий-железо-фосфатного (LiFePo4) аккумулятора 12,8 В, 15 А/ч, благодаря чему снизился вес генератора до 5,9 кг и увеличилось время работы на максимальной мощности - не менее 4 часов. Литий-железо-фосфатный аккумулятор один из самых долговечных типов батарей, что позволяет существенно сократить расходы на их обслуживание и замену.
Особенности комплекса трассопоискового Сталкер 80-24 (LFP):
- функция «Компас» - схематическое отображение коммуникаций на дисплее приемника двух коммуникаций;
- поиск положения передающих зондов и камер телеинспекции;
- трассировка и координирование местоположения во всемирной системе координат;
- встроенный GPS/ГЛОНАСС модуль;
- высокоточное позиционирование (до 1 см) совместно с GPS RTK – планшетом PrinCe LT700H;
- возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- связь с компьютером по Bluetooth, память на 10000 измерений;
- дистанционное управление генератором через сеть GSM Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
- для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (LFP) (от 10 до 80 Вт);
- меню приемника ПТ-24 на русском, английском и китайском языках.
Особенности приемника ПТ-24:
- облегченная конструкция (вес 1,9 кг);
- встроенный GPS/ГЛОНАСС модуль;
- увеличенный яркий цветной дисплей;
- увеличенное время работы до 20 часов от Li-Ion аккумуляторов;
- непрерывное отображение на дисплее всех необходимых параметров:
- функция «Компас» с одновременным схематичным отображением двух коммуникаций: первая с протекающим током от генератора; вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
- шкалы «максимума» и «минимума»;
- глубины залегания и силы тока коммуникации на всех активных частотах;
- полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- режим острый максимум;
- в режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33 кГц);
- Запись в память приемника ПТ-24:
- уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ДАТЧИК»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.

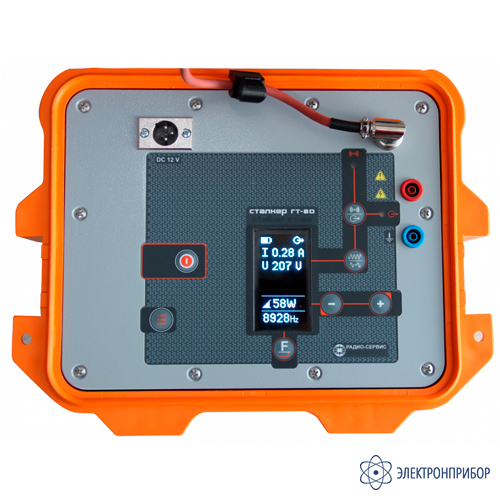

Особенности генератора ГТ-80:
- мощность и ток до 80 Вт, 12 А;
- встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли;
- дистанционное управление генератором через сеть GSM;
- отложенный старт;
- бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100;
- быстрое автоматическое согласование с нагрузкой для простоты использования;
- совместим со всеми приемниками серии «Сталкер»;
- работа с приемниками других производителей;
- питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
- влагозащищенный, ударопрочный корпус (IP 54).
-
-
Технические характеристики комплекса трассопоискового Сталкер 80-24 (LFP):
Параметр Значение Технические характеристики приемника ПТ-24 Активные частоты 273, 526, 1024, 8928, 32768 Гц Пассивные частоты 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» Частоты для работы с генераторами других производителе 491, 512, 982, 2000, 2048, 8440, 9828, 10000 Гц Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц Полоса пропускания для режима «Эфир» от 48 Гц до 10 кГц Погрешность показаний глубины залегания трассы, не более 5 % Время непрерывной работы от встроенных
Li-ion аккумуляторов не менее20 ч Память 10000 точек Габаритные размеры, не более 700 x 300 x 140 мм Масса, не более 1,9 кг Диапазон рабочих температур от -30 до +55 °С Технические характеристики генератора ГТ-80 (LFP) Фиксированные частоты 273, 526, 1024, 8928, 32768 (33кГц) Гц Пользовательские частоты для работы с приемниками других производителей от 270 до 10000 Гц (шаг установки 1 Гц) Максимальная выходная мощность и ток до 5,99 кГц – 80 Вт, 12 А
от 6 до10 кГц – 60 Вт, 8 А
33 кГц – 10 Вт, 3 АГабаритные размеры 275 х 250 х 180 мм Вес со встроенными аккумуляторами 5,9 кг Диапазон рабочих температур от -30 до +55 ºС -
Комплект поставки Сталкер 80-24 (LFP)
№ Наименование Фото Количество 1 Приемник Сталкер ПТ-24 с GPS/ГЛОНАСС модулем (Li-Ion)
1 2 Блок питания 12 В, 1 А
1 3 Батарейный отсек 6*АА -2
1 4 Bluetooth-USB адаптер
1 5 Чехол солнцезащитный
1 6 Генератор Сталкер ГТ-80 (LFP)
1 7 Блок питания генератора 12 В, 3 А
1 8 Кабель питания 12 В
1 9 Штырь заземления 50 см, нержавеющая сталь
1 10 Катушка с проводом 10 м, для генератора "Сталкер", Красная
1 11 Катушка с проводом 10 м, для генератора "Сталкер", Синяя
1 11 Зажим изолированный типа "крокодил", d30, красный
1 12 Зажим изолированный типа "крокодил", d30, синий
1 13 Сумка для приемника ПТ-24, ПТ-14, ПТ-12
1 14 Сумка для принадлежностей генератора "Сталкер"
1 15 Руководство по эксплуатации на ПТ-14
1 16 Руководство по эксплуатации на генератор ГТ-80
1 Дополнительная комплектация Сталкер 80-14 (LFP):
(Поставляется за отдельную плату)

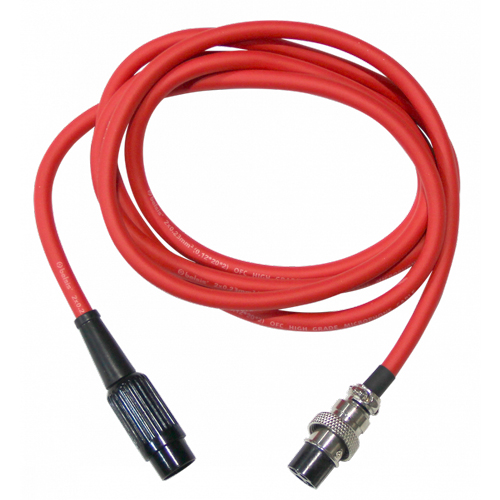

№ Наименование Фото Количество 1 Кабель с разъемом для датчика "А-Рамка"
1 2 Рамка передающая РП-02
1 -
Дополнительная комплектация Сталкер 80-24 (LFP)
-
