Успех АГ-428 20Н, Успех АГ 428.20Н, Успех АГ428.20Н
Трассировка и поиск повреждений индукционным методом
Успех АГ-428.20Н — трассоискатель
Код товара: 28306-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-00002099
Сертификаты
Описание трассоискателя Успех АГ-428.20Н:
Трассопоисковый комплект Успех АГ-428.20Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

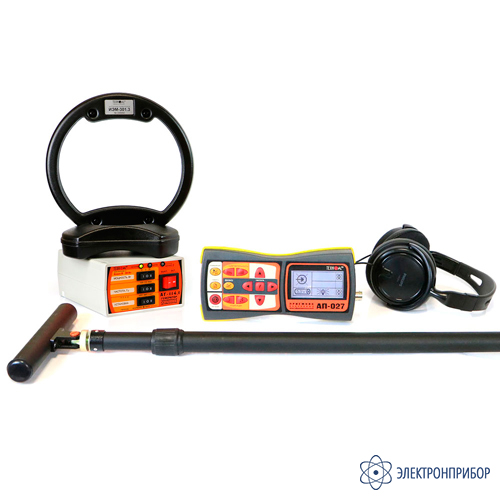

В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).
Компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-428.20Н:
- определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м;
- трассировка коммуникаций с использованием генератора на расстояние до 3 км;
- поиск электрических кабелей под напряжением;
- поиск мест пересечения трубопровода и кабеля;
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ.
Особенности приемника АП-027М:
- цифровой трассопоисковый приемник;
- большой ЖК дисплей с переключаемыми режимами работы и индикации;
- отображение частотного спектра входного сигнала;
- вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
- приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
- при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
- при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
- класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-114.1
- прост в эксплуатации и не требует высокой квалификации персонала;
- автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
- возможность выбора мощности в зависимости от решаемых задач;
- автоматическое повторное согласование при изменении мощности;
- длительное время непрерывной работы от собственного аккумулятора;
- небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-428.20Н:
- Электросети.
- Телекоммуникация.
- Строительно-монтажные организации.
- ЖКХ.
- Водоканалы.
- Теплосети.
- Нефтегазовая отрасль.
- Геодезия.
-
-
Технические характеристики трассоискателя Успех АГ-428.20Н:
Характеристики трассопоискового приемника АП-027М Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал Головные телефоны -синтезированный звук ЧМ - Встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220 х 102 х 42 мм Масса электронного блока, не более 0,46 кг Характеристики трассировочного генератора АГ-114.1 Частоты генерируемого сигнала, Гц Частота 1 512 ± 0,25 Частота 2 1024 ± 0,5 Частота 3 8192± 4 Режимы генерации Режим 1 Непрерывный Режим 2 Импульсные посылки Режим 3 Импульсный трехчастотный Длительность импульса, мс Режим 2, 3 100 Частота следования импульсов, Гц Режим 2 1 Режим 3 2 Мощность, отдаваемая генератором в нагрузку, Вт Мощность 1 («5Вт») 5±1,25 Мощность 2 («10Вт») 10±2,5 Мощность 3 («20Вт») 20±5 Допустимое сопротивление нагрузки, Ом любое Диапазон сопротивлений согласованной нагрузки, Ом Мощность 1 («5Вт») 0,3 … 1000 Мощность 2 («10Вт») 0,3 … 500 Мощность 3 («20Вт») 0,3 … 250 Напряжение на выходе, В Ограниченное по умолчанию 36 Максимальное 72 Согласование с нагрузкой Автомат. 20-ти ступенчатое Время согласования максимальное,не более, с 12 Допустимое внешнее напряжение питания, В 11...15 Источники питания Встроенный аккумулятор:
- напряжение, В
- емкость, Ач
12
2,2Сетевой блок 15В / 4 А max Время зарядки штатного аккумулятора не более, ч 5 Габаритные размеры генератора, не более, мм 190х140х80 Вес генератора в чехле, не более, кг 2,5 Характеристики электромагнитного датчика EMD-257 Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Характеристики индукционной антенны ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный -
Комплект поставки Успех АГ-428.20Н
№ Наименование Количество 1 Трассопоисковый приемник АП-027М 1 2 Генератор АГ-114.1 1 3 Источник питания AG114M.02.020 1 4 Головные телефоны 1 5 Датчик электромагнитный EMD-257 1 6 Кабель выходной АГ120.02.050 1 7 Кабель для подключения внешнего аккумулятора АГ120.02.020 1 8 Кабель для заземления АГ105.02.020 1 9 Держатель для приемника АП-027.00.010 1 10 Контакт магнитный АГ120.02.090 2 11 Штырь заземления АГ110.02.004 2 12 Крестовая отвертка 1 13 Батарейки типа АА 4 14 Индукционная антенна ИЭМ-301.3 1 15 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) 1 16 Сумка для генератора АГ-114.1 (чехол 53163) 1 17 Сумка для комплекта (чехол 53222) 1 18 Сумка для электромагнитного датчика EMD-257 (чехол 53186) 1 19 Кабель для подключения внешнего аккумулятора AP027.02.030 1 20 Руководство по эксплуатации 3 21 Паспорт 1 -
