ГП 100 К, ГП-100-К, ГП100К, ГП100-К

Трассировка и поиск повреждений индукционным методом

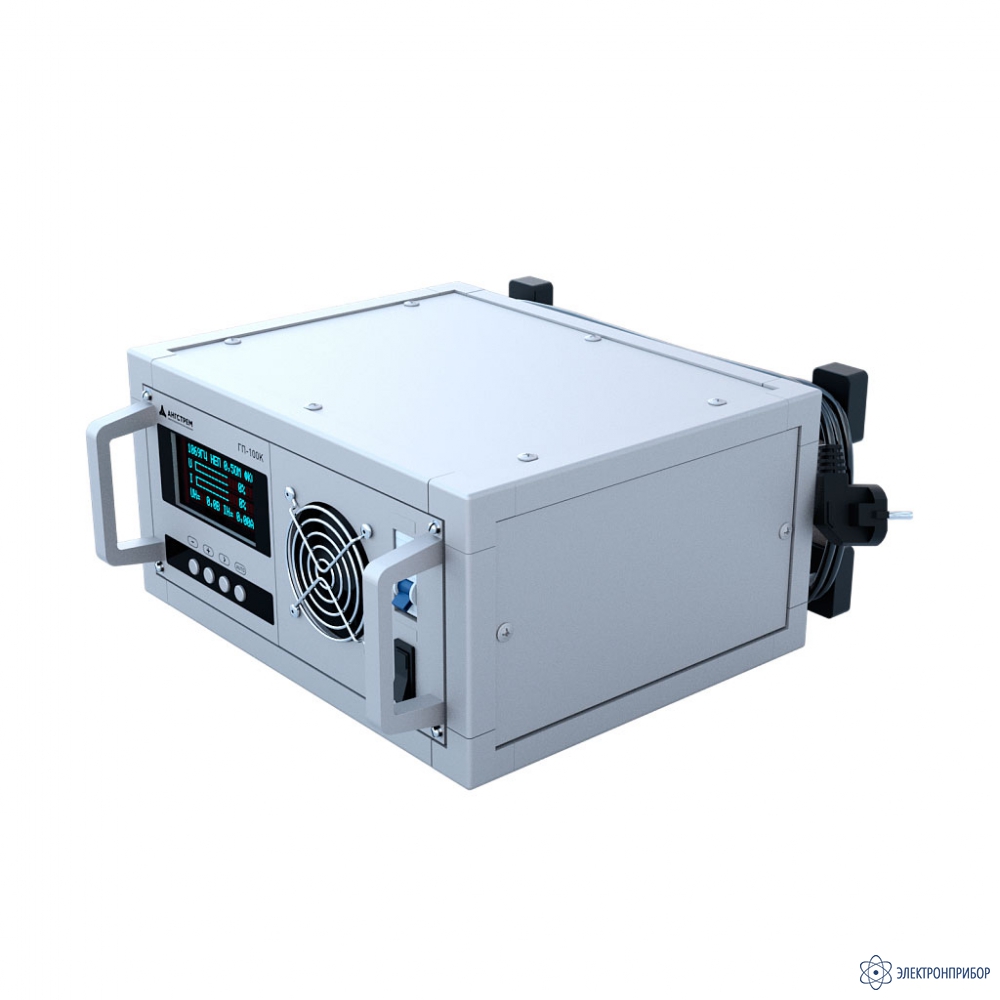

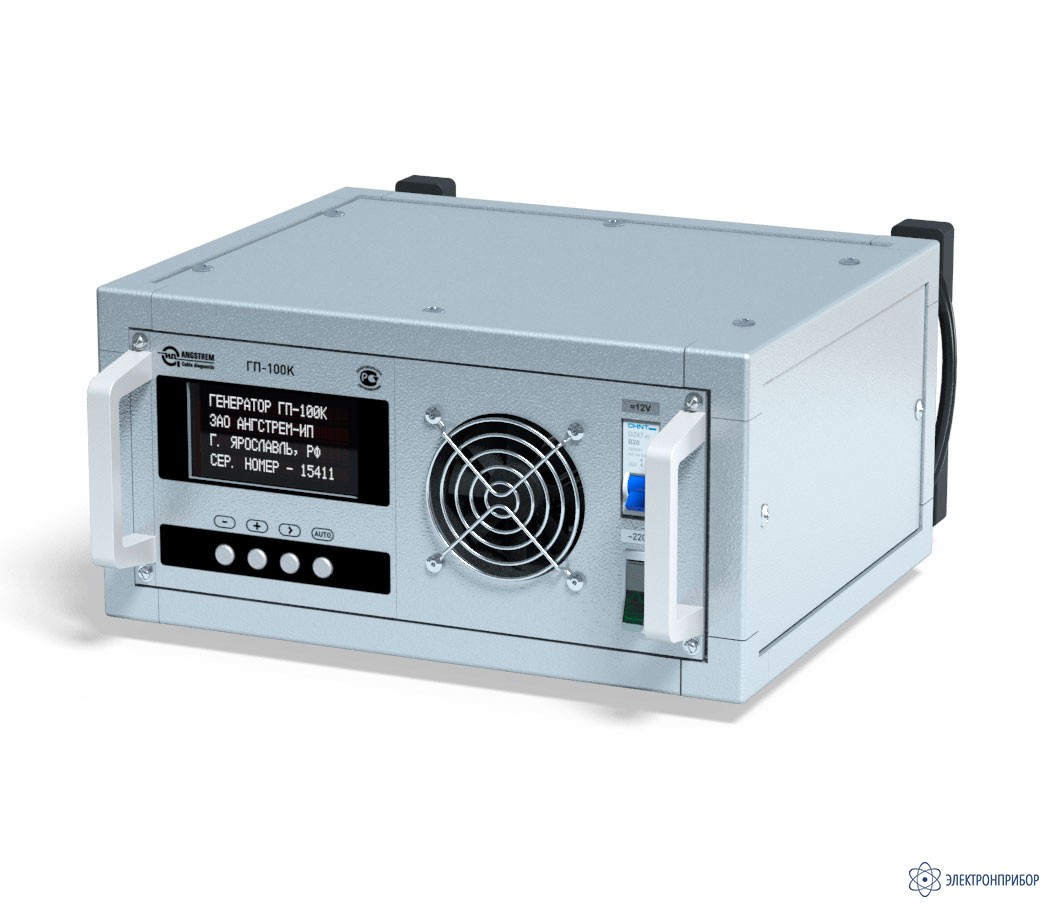

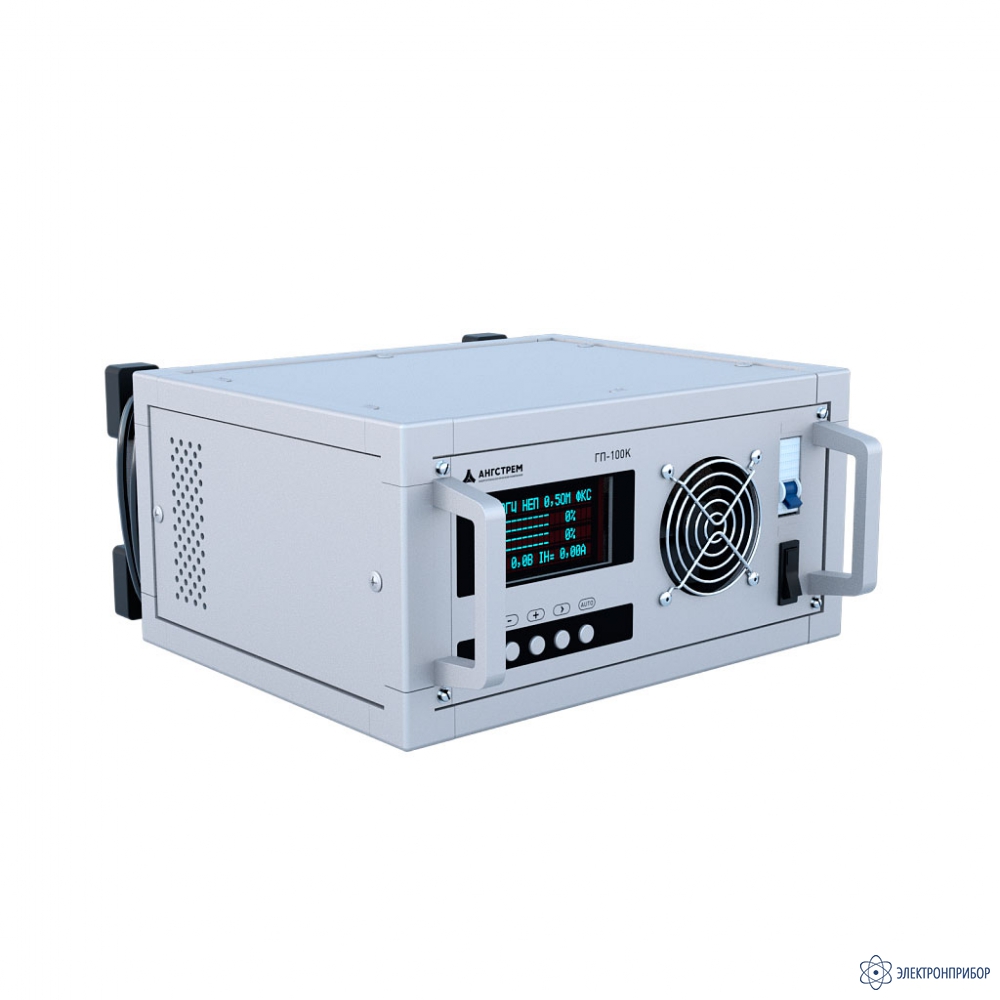

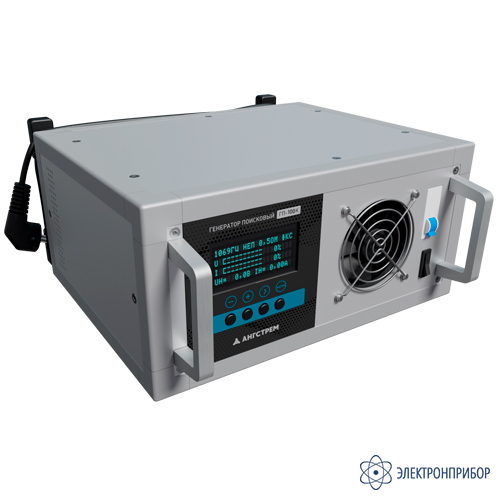

ГП-100К — генератор поисковый

Сохранить в PDF Распечатать
  • Назначение генератора поискового ГП-100К:

    Генератор поисковый с автоматическим согласованием нагрузки ГП – 100К используется как источник тока синусоидальной формы звуковой частоты для поиска трасс и мест повреждения силовых кабелей индукционным методом. Генератор используется в составе комплекта поискового КП-100К совместно с приемником ПП-500А.

    Область применения генератора поискового ГП-100К:

    • городское, промышленное и коммунальное электроснабжение;
    • электротранспорт;
    • строительство.

    Особенности генератора поискового ГП-100К:

    • Возможность параллельной работы двух генераторов;
    • Возможность выставления произвольной частоты самим пользователем (возможность работы с приемными устройствами любой частоты);
    • Работа в двухчастотном и трехчастотном режиме (чередование частот);
    • Генератор имеет системы ограничения выходной мощности, тока и напряжения, которые обеспечивают длительную работу на реактивную нагрузку, короткое замыкание или холостой ход без ухудшения коэффициента нелинейных искажений;
    • Возможность управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов на дисплее или дистанционно от компьютера по интерфейсу RS-232 или RS-485;
    • Генератор обеспечивает энергонезависимое память для сохранения режима работы;
    • Генератор имеет микропроцессорное управление, позволяющее использовать его в автоматизированных электролабораториях;
    • Время непрерывной работы не ограничено;
    • Электропитание генератора универсальное: сеть 220В или аккумулятор;
    • Предусмотрено два языка интерфейса: русский, английский.

    Принцип работы генератора поискового ГП-100К:

    Генератор ГП – 100К полностью заменяет генератор ГП – 100У и дополнительно обеспечивает:

    • автоматическое согласование с нагрузкой;
    • определение напряжения, тока и сопротивления нагрузки;
    • возможность дистанционного управления.

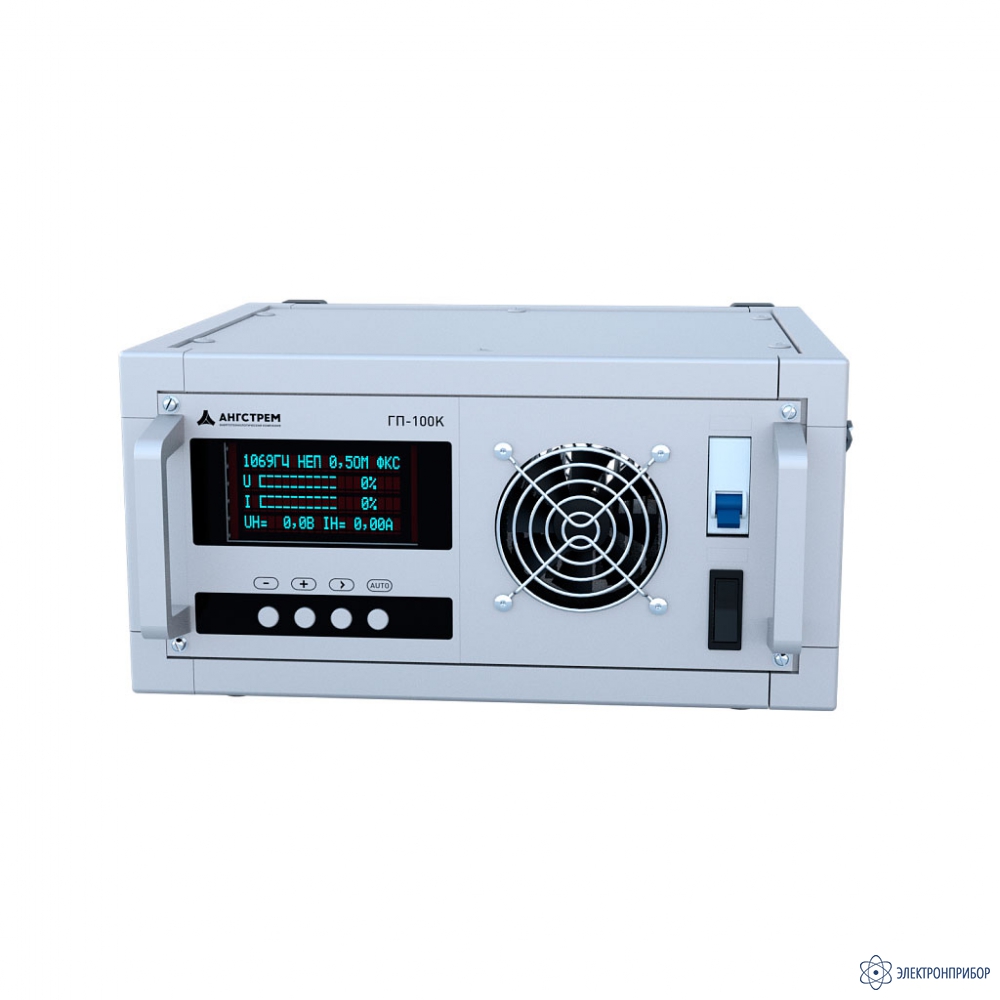

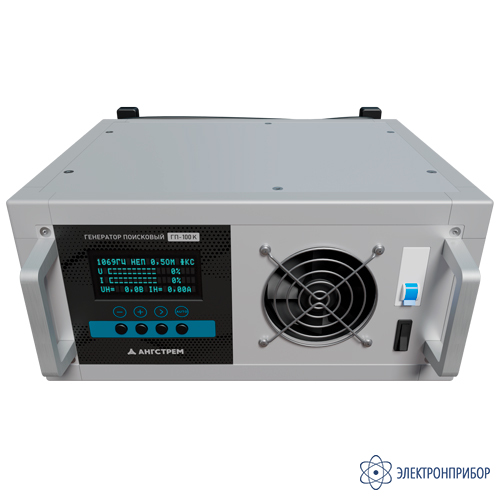

    На передней панели расположены органы управления и индикации:

    • выключатели «≈220V» и «=12V» - включение / выключение генератора при питании от сети или источника напряжения постоянного тока;
    • четыре кнопки: « - », « + », « > », «AUTO» и индикатор (дисплей).

    На задней панели расположены:

    • розетка ВЫХОД, через которую подключается нагрузка;
    • клеммы « + / - 12V» для подключения к источнику питания постоянного тока;
    • разъёмы для подключения интерфейсных кабелей «RS –232» и «RS-485» (под заглушками);
    • клемма заземления;
    • сетевой шнур питания, вилка которого имеет контакт заземления;
    • розетка «СИНХР» для синхронизации генераторов в режиме параллельного или последовательного подключения к нагрузке;
    • тумблер «ВНЕШ» для включения генератора в режим ведомого.

    Условия эксплуатации генератора поискового ГП-100К:

    Управление генератором осуществляется автономно с помощью 4-х кнопок с индикацией режимов по знаковому вакуумно-люминисцентному индикатору или дистанционно с помощью компьютера или другого управляющего контроллера по интерфейсу RS-232 или RS-485. Генератор обеспечивает запоминание и воспроизведение настроек пользователя.

    Генератор имеет защиты блокирующие его работу при разогреве радиатора усилителя до 90 °С, при выходе за допуск напряжений внешних и внутренних источников питания, при отсутствии или неверном подключении интерфейсных кабелей (при работе в дистанционном режиме).

    Генератор имеет систему ограничения выходного тока, напряжения и мощности, которая обеспечивает длительную работу в режимах короткого замыкания и холостого хода на выходе без ухудшения параметров сигнала (коэффициента нелинейных искажений) и при перегреве генератора.

    Время готовности к работе не более 15 с при температуре окружающей среды выше минус 10 °С и 1...2 мин. при температуре ниже минус 10 °С.

    Рабочее положение - горизонтальное; допускается эксплуатация в других положениях при надежном креплении.

    Время непрерывной работы не ограничено.

  • Технические характеристики генератора ГП-100К:

    Параметр Значение
    Рабочие частоты генератора, Гц 480,0±0,5 / 1069,0±0,5 / 9796,0±0,5
    Форма выходного сигнала генератора синусоида
    Коэффициент нелинейных искажений на рабочих частотах, %, не более 1
    Режим работы непрерывный или импульсный
    Форма огибающей в импульсном режиме меандр
    Частота амплитудной модуляции напряжения генератора, Гц 1±0,1
    Согласование выходного сопротивления генератора с нагрузкой автоматическое или вручную
    Диапазоны согласования 0,5 Ом; 2 Ом; 8 Ом; 32 Ом; 128 Ом
    Выходное напряжение генератора на согласованную нагрузку 8 Ом, В 28,4±4
    Выходной ток генератора на согласованную нагрузку 8 Ом, А 3,55±0,25
    Напряжение питания генератора, В:
    – от сети переменного тока частотой 50 Гц от 187 до 242
    – от источника напряжения постоянного тока от 10,8 до 14,2
    Выходная мощность генератора на согласованную активную нагрузку, Вт, не менее 100
    Ток короткого замыкания генератора на диапазоне согласования 0,5 Ом, А 18,3±0,9
    Напряжение холостого хода генератора на диапазоне согласования 128 Ом, В 150±7
    Сопротивление изоляции первичной электрической цепи генератора относительно корпуса, МОм, не ниже 10
    Переходное сопротивление заземления, Ом, не более 0,1
    Напряжение пробоя изоляции входных и выходных цепей относительно корпуса, В, не менее 1500
    Неравномерность выходной мощности в диапазонах автоматического согласования не превышает, % 12
    Ограничение максимального напряжения (Um) относительно согласованного значения, % 132
    Ограничение максимального тока (Im) относительно согласованного значения, % 132
    Потребляемая мощность от сети переменного тока, Вт, не более 220
    Ток потребления от источника постоянного тока, А, не более, при напряжении:
    – 10,8 В 16,6
    – 12,6 В 13,8
    – 14,2 В 12,3
    Общий диапазон согласования генератора, Ом от 0,25 до 256
    Габаритные размеры, мм, не более 330 х 180 х 350
    Масса генератора, кг, не более 10
    Температура окружающей среды, °С -30...+40
    Относительная влажность воздуха, при 25°С, % 90
    Атмосферное давление, мм рт. ст. 84,0...106,7 кПа (630...800 мм рт. ст.)
  • Комплект поставки ГП-100К

    Наименование, Индекс Применение Фото Количество
    1. Генератор поисковый ГП-100К ПУИА.566115.016 Используется как источник тока синусоидальной формы звуковой частоты для поиска трасс и мест повреждения силовых кабелей индукционным методом 1
    2. ПУИА 566115.017 Устройство соединительное 1
    3. ПУИА 566115.018 Провод заземления 1

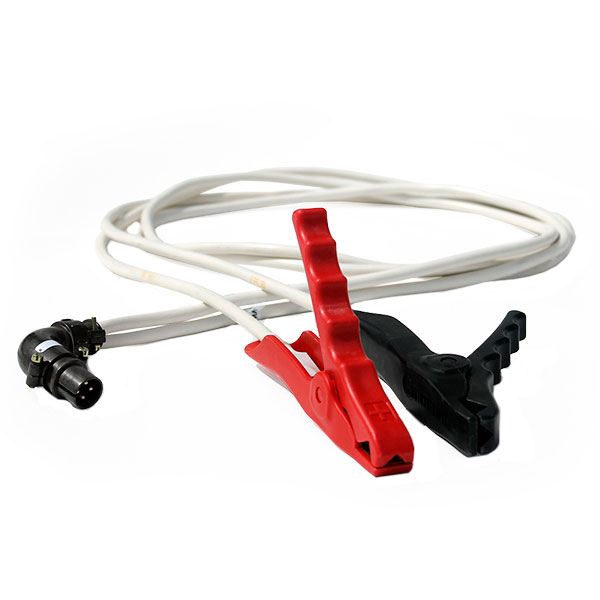

    4. ПУИА 566115.024 Провод соединительный 1
    5. ПУИА 566115.024-01 Провод соединительный 1
    6. Разъём USB тип А катал. N 42-709-22 ELFA Под кабель интерфейса RS-485 1
    7. ПУИА 566115.019 Кабель интерфейса RS-232 1
    8. ПУИА 566115.033 Кабель соединительный 1

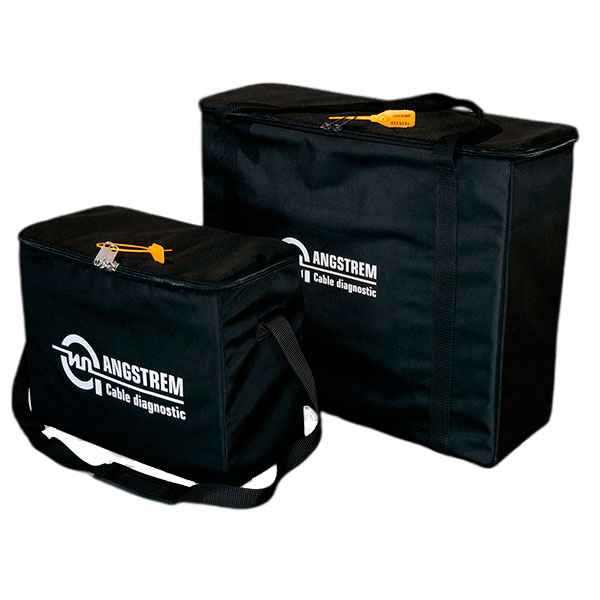

    9. ПУИА 566115.019 Сумка укладочная генератора ГП-100К 1
    10. Паспорт ПУИА 566115.011 ПС Паспорт комплекта поискового КП-500К 1
  • Дополнительная комплектация ГП-100К

  • Совместимость с ГП-100К
