Успех АГ 428.15Н, Успех АГ-428.15 Н, Успех АГ-428.15-Н
Трассировка и поиск повреждений индукционным методом
Успех АГ-428.15Н — трассоискатель
Код товара: 36976-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-00002098
Сертификаты
Описание трассоискателя Успех АГ-428.15Н:
Трассопоисковый комплект Успех АГ-428.15Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.
Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).
Компактный автономный генератор с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-428.15Н:
- определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м;
- трассировка коммуникаций с использованием генератора на расстояние до 3 км;
- поиск электрических кабелей под напряжением;
- поиск мест пересечения трубопровода и кабеля;
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ.
Особенности приемника АП-027М:
- цифровой трассопоисковый приемник;
- большой ЖК дисплей с переключаемыми режимами работы и индикации;
- отображение частотного спектра входного сигнала;
- вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
- приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
- при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
- при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
- класс защиты корпуса от внешних воздействий IP54.

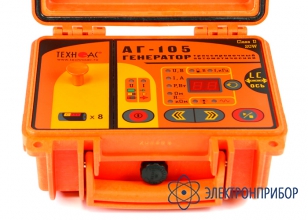

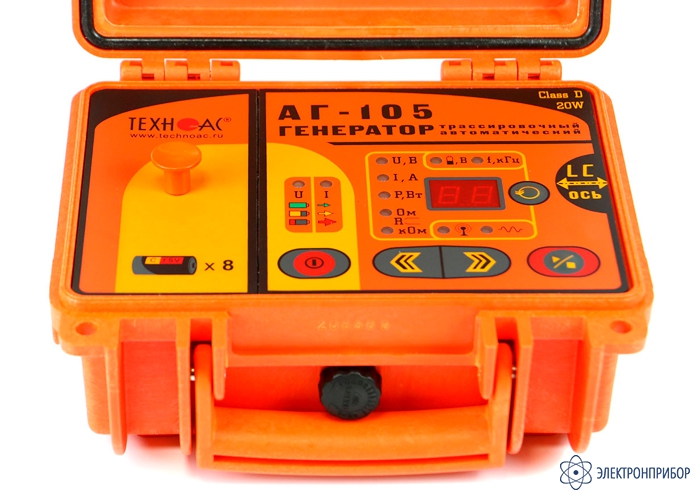

Особенности генератора АГ-105:
- встроенный «мультиметр» отображает, по выбору оператора, напряжение, ток, сопротивление, мощность на выходе или напряжение питания;
- встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию;
- ручное уменьшение/увеличение мощности после автосогласования;
- небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-428.15Н:
- єлектросети;
- телекоммуникация;
- строительно-монтажные организации;
- ЖКХ;
- водоканалы;
- теплосети;
- нефтегазовая отрасль;
- геодезия.
-
-
Технические характеристики трассоискателя Успех АГ-428.15Н:
Характеристики трассопоискового приемника АП-027М Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал Головные телефоны -синтезированный звук ЧМ - Встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220 х 102 х 42 мм Масса электронного блока, не более 0,46 кг Характеристики приемника генератора АГ-105 Параметр Значение Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» Нагрузка «клипсы» или «клещи» 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» «Антенные» режимы 8192 «8.2» / 32768 «33» Режим работы «Антенные» режимы Встроенная передающая антенна «LC» Внешняя передающая антенна «АН» Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12сек
Частота следования посылок 1ГцДвухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц)
Соотношение амплитуд 4/1 (соответственно)Выходные параметры при напряжении питания 12…15В Выходной ток, А Ограниченный программой при ручном повышении, ≥ 5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» 3 - при частоте 32768Гц «33» Заданный для автоматического согласования, ≥ 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» 0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» Максимальное выходное напряжение, В В зависимости от «модуляции», ≥ 32 - в двухчастотном режиме модуляции «2F» 40 -в других режимах Максимальная выходная мощность, Вт Ограниченная программой, ≥ 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» 6 - При частоте 32768 Гц «33» Источники питания Напряжение питания 7…15 В Батарейный комплект «тип С×8» 8 щелочных («alkaline») элементов 1,5В «тип С» Внешние источники питания (не входят в комплект поставки) Аккумулятор «12В» (например, автомобильный)
Выходное напряжение 11…14В при токе не менее 4АСетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15В, мощность 60ВтВремя работы («жизненный цикл» зависит от качества батарей) При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено Функциональные особенности Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания Согласование с нагрузкой Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»;
- ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33».Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования Варианты подключения к исследуемой коммуникации «Контактное» подключение с «возвратом тока через землю» «Бесконтактное» подключение с применением встроенной передающей антенны «LC» «Бесконтактное» подключение с применением внешней передающей антенны «АН» «Бесконтактное» подключение с применением индукционных передающих «клещей» Конструктивные параметры Выходной усилитель мощности Технология: модифицированный CLASS D КПД до 85% Габаритные размеры, мм 216х180х105 мм Вес, кг 2 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС

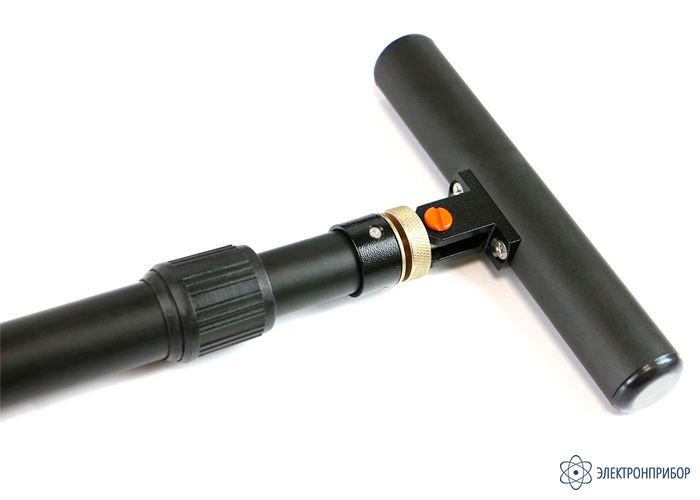

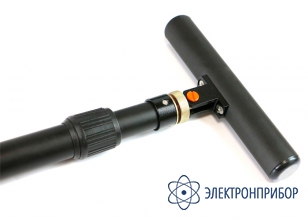

С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса) Характеристики электромагнитного датчика EMD-257 Параметр Значение Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) -

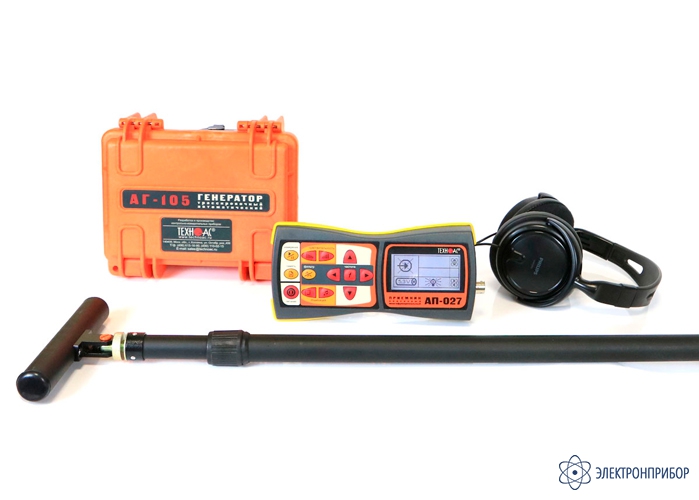

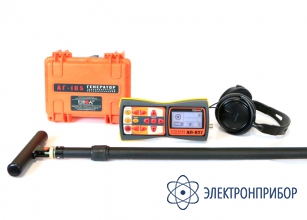

Комплект поставки Успех АГ-428.15Н
№ Наименование Количество 1 Трассопоисковый приемник АП-027М 1 2 Генератор АГ-105 1 3 Головные телефоны 1 4 Электромагнитный датчик EMD-257 1 5 Кабель выходной АГ120.02.050 1 6 Кабель для подключения внешнего аккумулятора АГ120.02.020 1 7 Кабель для заземления АГ105.02.020 1 8 Держатель для приемника АП-027.00.010 1 9 Контакт магнитный АГ120.02.090 2 10 Штырь заземления АГ110.02.004 2 11 Крестовая отвертка 1 12 Батарейки для генератора (R14) 8 13 Батарейки для приемника (AA) 4 14 Сумка для комплекта (чехол 53222) 1 15 Сумка для электромагнитного датчика EMD-257 (чехол 53186) 1 16 Кабель мини-USB для подключения внешнего аккумулятора AP027.02.030 1 17 Руководство по эксплуатации 3 18 Паспорт 1 -
