Трассировка и поиск повреждений индукционным методом
Сталкер 15-14 с GPS/ГЛОНАСС модулем (LFP) — комплекс трассопоисковый
Код товара: 83551-
-
Гарантия
2 года
-
Производитель
-
Артикул
138463
Сертификаты
Описание комплекса трассопоискового Сталкер 15-14 с GPS/ГЛОНАСС модулем (LFP):

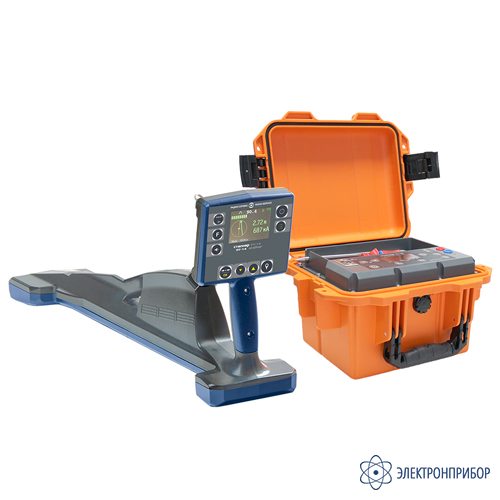

Трассоискатель (трассодефектоискатель, кабелеискатель) Сталкер 15-14 с GPS/ГЛОНАСС модулем (LFP) - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием. В комплект поставки входит генератор Сталкер ГТ-15 (LFP) и приемник Сталкер ПТ-14 (Li-Ion) со встроенным GPS/ГЛОНАСС модулем.
Особенности комплекса трассопоискового Сталкер 15-14 с GPS/ГЛОНАСС модулем (LFP):
- Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- Встроенный с GPS/ГЛОНАСС модуль;
- GPS - выноска подземных трасс с последующим наложением на карту;
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
- Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- Беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- Частота 83 кГц для бесконтактной подачи сигнала генератора в кабель;
- Поиск повреждений «фазовым», контактным и бесконтактным методами;
- Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-110;
- Легкий и компактный генератор Сталкер ГТ-15 (LFP).
- Меню приемника на русском и английском языках.

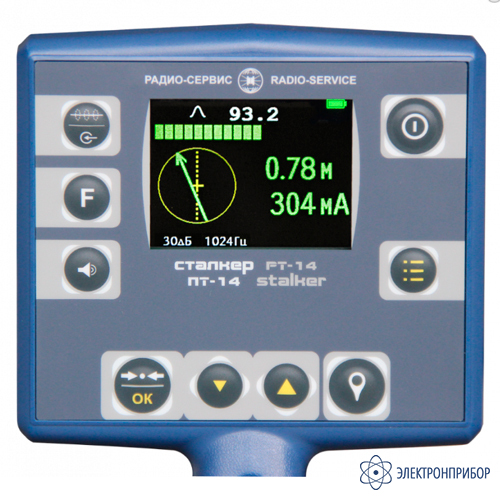

Особенности приемника Сталкер ПТ-14 (Li-Ion) с GPS/ГЛОНАСС модулем:
встроенный GPS/ГЛОНАСС модуль;- облегченная конструкция (вес 1,7 кг);

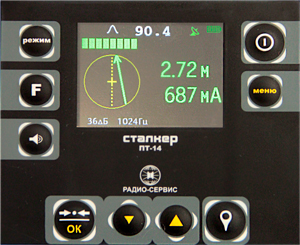

- яркий цветной дисплей;
- увеличенное время работы до 14 часов от Li-Ion аккумуляторов;
- непрерывное отображение на дисплее всех необходимых параметров:
- функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
- шкалы «максимума» и «минимума»;
- глубины залегания и силы тока коммуникации на всех активных частотах;
- шкала «зонд» - для определения мест повреждений;
- полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- режим острый максимум;
Запись в память приемника:
- уровня сигналов с магнитных антенн и по входу «ЗОНД»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ЗОНД»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.
Приложение Stalker terminal для ОС Android для приемников Сталкер:
Последние обновления:
- теперь можно поделиться треком не покидая приложение и не закрывая трек;
- появилась возможность удаления точек прямо во время построения трека.
Приложение Stalker Terminal для ОС Android предназначено для совместной работы смартфона (планшета), имеющего встроенный GPS/ ГЛОННАС модуль, с трассопоисковыми приемниками и маркероискателями серии Сталкер и позволяет:
- передавать координаты приемнику для построения трека, полученные от встроенного GPS/ ГЛОННАС модуля смартфона, в том числе и от высокоточного RTK – планшета PrinCe LT700H;
- считывать треки из приемника;
- просматривать и изменять треки;
- экспортировать треки для их просмотра на ПК;
- в режиме просмотра трека осуществлять навигацию от текущего местонахождения пользователя до выбранной точки на треке.
Дополнительно для приемников с li-ion аккумулятором в приложении доступны:
- отображение сохраненной точки на дисплее смартфона (планшета) после нажатия у приемника на кнопку записи координат;
- добавление собственных комментариев (примечаний) к выбранной точке на треке;
- измерение расстояния между двумя выделенными точками (по прямой и по треку);
- можно поделиться треком не покидая приложение и не закрывая трек;
- удаления точек прямо во время построения трека.
В приложении добавлен выбор Яндекс карты (режим отображения "схема").
Выбирать тип карты следует до начала работы. Во время работы смена карты невозможна.
Скачать приложение StalkerTerminal для Android
Требования к системе: Android 6.0 и выше. Для установки приложения скопируйте его во внутреннюю память смартфона.
В настройках смартфона необходимо разрешить установку приложений из неизвестных источников.
Запись и просмотр треков. Работа с GPS.
Особенности генератора Сталкер ГТ-15 (LFP):
- частота 83 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора Сталкер ГТ‐15 (LFP);
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- время работы при максимальной мощности - не менее 6 часов;
- автоматическое согласование генератора с нагрузкой.
- увеличенный отсек для хранения аксессуаров;
- питание от литиевого аккумулятора (технология LFP).
-
-
Технические характеристики комплекса трассопоискового Сталкер 15-14 с GPS/ГЛОНАСС модулем (LFP):
Параметр Значение Приемник Сталкер ПТ-14 (Li-Ion) с GPS/ГЛОНАСС модулем Активные частоты 273, 526, 1024, 8928, 32768 Гц Пассивные частоты 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц Полоса пропускания для режима «Эфир» от 48 Гц до 10 кГц Погрешность показаний глубины залегания трассы, не более 5 % Время непрерывной работы от встроенных Li-ion аккумуляторов не менее 14 ч Память 10000 точек Габаритные размеры, не более 700 x 300 x 140 мм Масса, не более 1,7 кг Диапазон рабочих температур от -20 до +55 °С Генератор Сталкер ГТ-15 (LFP) Рабочие частоты 273, 1024, 8928, 32768, 83077 Гц Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом от 1 до 15 Вт Сила тока, потребляемая от источника постоянного тока не более 1,8 А Габаритные размеры, не более 210 x 130 x 100 мм Масса 3,5 кг Диапазон рабочих температур от -30 до +55 °С -
Комплект поставки Сталкер 15-14 с GPS/ГЛОНАСС модулем (LFP)
№ Наименование Фото Количество 1 Приемник Сталкер ПТ-14 (Li-Ion) с GPS/ГЛОНАСС модулем
1 2 Блок питания 12 В, 1 А
1 3 Батарейный отсек 6*АА -1
1 4 Bluetooth-USB адаптер
1 5 Сумка для приемника Сталкер ПТ-14
1 6 Чехол солнцезащитный для Сталкер ПТ-14
1 7 Руководство по эксплуатации на Сталкер ПТ-14
1 8 Генератор Сталкер ГТ-15 (LFP)
1 9 Блок питания генератора 12 В, 3 А
1 10 Штырь заземления 20 см, нержавеющая сталь
1 11 Провод соединительный 5 м, красный
1 12 Провод соединительный 5 м, синий
1 13 Зажим изолированный типа "крокодил", d30, красный
1 14 Зажим изолированный типа "крокодил", d30, синий
1 15 Руководство по эксплуатации на генератор Сталкер ГТ-15 (LFP)
1 -
