АГ-144.1 — генератор трассировочный (мощностью до 60 Вт)

Код товара: 39569
    • Гарантия

      24 месяца

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00002109

    Назначение генератора трассировочного АГ-144.1:

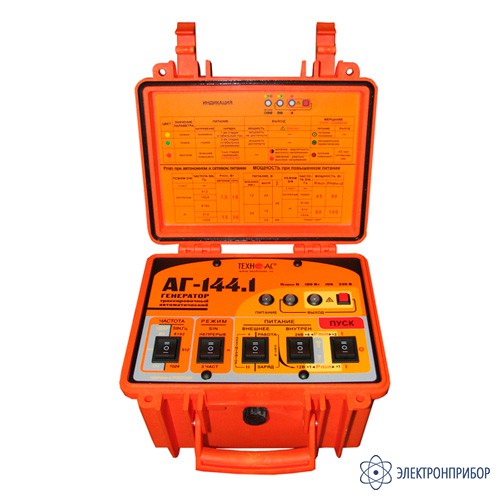

    Генератор трассировочный автоматический АГ-144.1 предназначен для создания распространяющихся сигналов в трассах скрытых коммуникаций при активных методах трассопоиска (электромагнитном и акустическом). Прибор создает в исследуемой коммуникации переменный синусоидальный ток необходимый для определения ее местоположения или звуковые импульсы при помощи ударного механизма.

    Особенности генератора трассировочного АГ-144.1:

    • Предусмотрена возможность работы от сетевого блока и наращивания, по выбору оператора, ресурса времени или мощности (силы удара) при помощи подключения внешнего аккумулятора 12 В или 24 В;
    • Система органов управления и индикации, содержащая 5 больших клавишных переключателей и 3 светодиода с конкретными подписями и символами («интуитивный интерфейс») и не перегруженная излишними, для автоматического устройства, органами тонкой настройки и индикаторами численных значений параметров, предназначена для удобной работы в полевых условиях. Прибор не требует постоянного надзора, контроля параметров, частых оперативных переключений и создан для работы по принципу «включил и ушел на трассу». При существенном уменьшении сопротивления нагрузки (коммуникации) в процессе генерации, прибор автоматически перенастраивается («повторное автосогласование») во избежание перегрузки;
    • Простейшая индикация состояния питания и выхода (два трехцветных светодиода) обеспечивает всю достаточную для работы информацию о штатных и экстремальных значениях параметров по принципу: зеленый цвет – параметр в норме, желтый – ниже нормы, красный – высокое значение параметра. Мерцание определенного индикатора определенным цветом отображает «автостоп» вследствие соответствующего (см. цвет) отклонения («ошибки»);
    • Защитный корпус – кейс обеспечивает климатическое исполнение IP54. Рабочий температурный диапазон: от минус 30 до +45ºС. Прибор может работать под дождем с закрытой крышкой;
    • Простейший алгоритм управления (выбрать частоту, выбрать режим, выбрать мощность, включить прибор) обеспечивается «умной» автоматикой и несколькими степенями защиты от различных недопустимых факторов.

    Синусоидальная генерация (электромагнитный метод трассопоиска):

    • Выбранные уровни мощности выдаются автоматически и составляют в автономном режиме: 7,5 Вт на 0,1…1300 Ом, 15 Вт на 0,15…660 Ом, 30 Вт на 0,3…1300 Ом, 60 Вт на 0,6…660 Ом – НЕПРЕРЫВНО, или 15 Вт на 0,15…660 Ом, 30 Вт на 0,3…330 Ом, 60 Вт на 0,6…660 Ом, 120 Вт на 1,2…330 Ом - ИМПУЛЬСЫ. При использовании дополнительного внешнего аккумулятора 12/24 В (например, автомобильного), может быть достигнута выходная мощность 45 Вт на 0,45…2000 Ом, 90 Вт на 0,9…1000 Ом – НЕПРЕРЫВНО, или 90 Вт на 0,9…1000 Ом, 180 Вт на 1,8…500 Ом - ИМПУЛЬСЫ. Возможность работы на столь высокие сопротивления нагрузки позволяет трассировать весьма протяженные коммуникации. Низкая мощность обеспечивает энергосбережение и малые «перенаводки» на соседние объекты, высокая мощность – высокую дальность трансляции и обнаружения;
    • Три режима генерации: импульсный – высокоэкономичный режим с высокой разборчивостью на фоне помех хорош для сопряжения с аналоговыми (в основном однодатчиковыми) приемными системами; непрерывный – режим необходим для большинства многодатчиковых цифровых приемных систем; трехчастотный – режим, обеспечивающий выбор оптимальной частоты на удаленном приемнике без переключения частоты передатчика (генератора);
    • Три частоты генерации: 512 Гц, 1024 Гц, 8192 Гц. Ниже частота – меньше «перенаводки» на соседние объекты и выше дальность трансляции, выше частота – выше чувствительность приемника, но большее затухание сигнала в «длинной» коммуникации;
    • Необычно компактная (220х160х145 мм) и легкая (8,2 кг), для столь высокой выходной мощности (180 Вт), автономная конструкция обеспечивается применением высокоэффективной схемотехнической технологии «CLASS D (BD)» (импульсный выходной усилитель мощности с КПД 80%). В полностью автономном режиме данный прибор, оснащенный аккумуляторным комплектом емкостью всего лишь 7 Ач (при 24 В), при температуре окружающей среды 0ºС обеспечивает импульсную генерацию в течение >8 час при выходной мощности 120 Вт и непрерывную генерацию в течение >1,7 час при выходной мощности 60 Вт;
    • «По умолчанию» возрастание выходного напряжения ограничено на безопасном для человека уровне (24 В макс). При необходимости (если сопротивление коммуникации велико, а трассировочный ток, соответственно, слишком мал и приняты соответствующие меры безопасности), можно оперативно включить автосогласование в «неограниченном» (по выходному напряжению) режиме временно до окончания сеанса. Потенциально «опасный» режим или реальное наличие «высокого» (>24 В) напряжения на выходе отображаются специальным красным «тревожным» индикатором (мигание или непрерывное свечение).

    Генерация ударных импульсов (акустический метод трассопоиска):

    Абсолютная невосприимчивость к индустриальным электромагнитным помехам и полное отсутствие «перенаводок» на соседние объекты делают акустический метод превосходной альтернативой электромагнитному методу поиска металлических трубопроводов в сложных городских условиях, а для трассировки коммуникаций из неэлектропроводных материалов акустический метод просто незаменим.

    • Три частоты следования ударных импульсов (0,5 Гц, 1 Гц, 2 Гц) позволяют, при возможности, экономить энергию аккумуляторов;
    • Длительность ударного импульса автоматически устанавливается минимально-достаточной для производства полноценного удара при конкретном напряжении питания, что исключает непроизводительный расход электроэнергии;
    • Ударный механизм с надежным быстросъемным креплением может работать в любом положении относительно исследуемой трубы.
  • Технические характеристики генератора трассировочного АГ-144.1:

    Параметр Значение
    Частоты генерируемого сигнала, Гц
    Частоты SIN f1 / f2 / f3, ±0,1% 512 / 1024 / 8192
    Частоты следования ударов НЧ / СЧ / ВЧ 0,5 / 1 / 2
    Режимы генерации
    «SIN» «непрерывный» непрерывная синусоидальная генерация
    «SIN» «_|¯|_» кратковременные посылки синусоидального сигнала
    (длительность импульса 100 мс, частота следования импульсов 1 Гц)
    «SIN» «3 частоты» посылки синусоидального сигнала с чередованием частот f1, f2, f3
    (длительность импульса 100 мс, частота следования импульсов 2 Гц)
    «УДАР» генерация ударных импульсов
    (длительность импульса устанавливается автоматически)
    Выходные параметры синусоидальной генерации
    Максимальное выходное напряжение, В:
    - при автономном питании
    - с добавлением внешнего аккумулятора 12/24 В
    - при питании от сетевого блока

    220
    330
    140
    Выходная мощность, обеспечиваемая автосогласованием (аккумуляторы полностью заряжены), ±20%
    При автономном питании (12/24 В):
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты
    Рвых, Вт 7,5 15 30 60
    Rнагр, Ом 0,1…1300 0,15…660 0,3…1300 0,6…660
    Режимы:
    - импульсы 512 и 1024 Гц
    Рвых, Вт 15 30 60 120
    Rнагр, Ом 0,15…660 0,3…330 0,6…660 1,2…330
    C наращиванием напряжения питания до 36 В при помощи внешнего аккумулятора 12/24 В:
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты
    Рвых, Вт 45 90
    Rнагр, Ом 0,45…2000 0,9…1000
    Режимы:
    - импульсы 512 и 1024 Гц
    Рвых, Вт 90 180
    Rнагр, Ом 0,9…1000 1,8…500
    От сетевого блока питания:
    Режимы:
    - непрерывно
    - импульсы 8192 Гц и 3 частоты
    Рвых, Вт 18 36
    Rнагр, Ом 1,8…800 Ом 0,4…400 Ом
    Режимы:
    - импульсы 512 и 1024 Гц
    Рвых, Вт 36 72
    Rнагр, Ом 0,4…400 0,7…200
    Допустимое сопротивление нагрузки любое (0…∞), ограничение тока на «низкоомных» нагрузках, работа на емкость оборванного кабеля.
    Согласование с нагрузкой автоматическое, обеспечивающее достижение заданной мощности в нагрузке
    Источники питания
    Встроенный аккумуляторный комплект два свинцово-кислотных герметизированных аккумулятора 12 В / 7 Ач (технология AGM)
    с перекоммутацией: 12 В / 14 Ач или 24 В / 7 Ач
    Сетевой блок для работы или зарядки аккумуляторов выходное напряжение 15 В, выходной ток до 6,7 А
    Функциональные особенности
    Автоматические функции - автосогласование (достижение заданной мощности в нагрузке);
    - специальная программа управления передающей антенной;
    - встроенный контроллер заряда, работающий с внешним источником 15…15,3 В;
    - «автоопределение» подключения и отключения передающей антенны и ударного механизма
    Автоматические выключения генерации (зарядки) - при разряде аккумуляторов ниже допустимой нормы (предотвращение глубокого необратимого разряда);
    - при несоответствии внешнего напряжения питания режиму генерации / зарядки;
    - при переключении режима сетевого питания в процессе зарядки;
    - при коротком замыкании выхода в процессе согласования;
    - при несоответствии режима генерации наличию / отсутствию передающей антенны или ударного механизма на выходе
    Автоматическое повторное согласование - при повышении установившейся выдаваемой мощности вследствие несанкционированного уменьшения сопротивления нагрузки;
    - при переключении частоты / режима генерации «SIN»;
    - при определенных изменениях напряжения питания
    Типы подключаемых нагрузок при генерации «SIN» - непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля;
    - непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря заземления;
    - индуктивное подключение с применением передающей рамочной антенны на частоте 8192 Гц (выбирается автоматически при подключении антенны);
    - индуктивное подключение с применением передающих «клещей» (выбор кабеля из пучка)
    Конструктивные параметры
    Выходной усилитель мощности импульсный, технология CLASS D(BD), КПД > 80%
    Индикация светодиоды трехцветные «питание» и «выход»:
    - напряжение и состояние питания;
    - мощность и состояние выхода красный;
    - возможность или наличие «опасного» напряжения на выходе (>40 В)
    Управление Клавишные переключатели:

    на 3 положения
    - «ЧАСТОТА» выходного сигнала «SIN, Гц» или следования импульсов «УДАР»;
    - «РЕЖИМ» «SIN» - вид синусоидальной генерации;
    - «ПУСК» генерации / зарядки и выбор половинной / полной мощности «SIN» возможной при данном питании

    на 2 положения
    - «ПИТАНИЕ»;
    - «ВНЕШНЕЕ» - наращивание емкости / мощности при помощи внешнего аккумулятора или выбор работа / зарядка от сетевого блока;
    - «ВНУТРЕН» - выбор напряжения внутреннего питания 12 В / 24 В для изменения заданной мощности (в 4 раза при автономном режиме)

    красная кнопка
    - загрузка в потенциально «опасном» режиме с «неограниченным» выходным напряжением (Uвых может быть >40 В)
    Габаритные размеры электронного блока (кейса), не более, мм 250х215х165
    Вес электронного блока, не более, кг 8,5
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
    Класс климатической защиты IP65
  • Комплект поставки АГ-144.1

    Наименование Количество
    1 Генератор АГ-144.1 1
    2 Кабель сетевого блока питания AG144.02.060 1
    3 Кабель внешнего аккумулятора АГ144.02.020 1
    4 Кабель выходной АГ120.02.050 1
    5 Антенна индукционная ИЭМ-301.3 1
    6 Штырь заземления АГ110.02.004 2
    7 Источник питания ENP-120-12 1
    8 Сумка для комплекта Чехол 53222 1
    9 Сумка для антенны ИЭМ-301.3 Чехол 53107 1
    10 Сумка для генератора АГ-144.1 Чехол 53187 1
    11 Руководство по эксплуатации 1
    11 Паспорт 1
