Сталкер 80-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion) — комплекс трассопоисковый

Назначение комплекса трассопоискового Сталкер 80-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

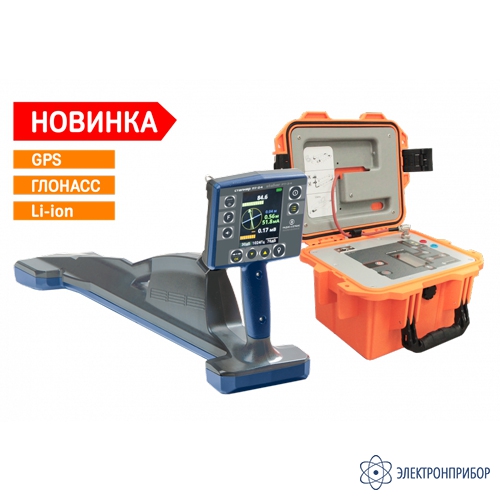

Трассоискатель Сталкер 80-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion)​ предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом. В комплект поставки трассоискателя Сталкер 80-24 входит генератор Сталкер ГТ-80 и приемник Сталкер ПТ-24 со встроенным GPS/ГЛОНАСС модулем.

Общие особенности комплекса трассопоискового Сталкер 80-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

• функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
• поиск положения передающих зондов и камер телеинспекции;
• трассировка и координирование местоположения во всемирной системе координат;
• встроенный GPS/ГЛОНАСС модуль;
• высокоточное позиционирование (до 1 см) совместно с GPS RTK – планшетом PrinCe LT700H;
• возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
• связь с компьютером по Bluetooth , память на 10000 измерений;
• дистанционное управление генератором через сеть GSM;
• частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
• для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
• трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
• поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
• наличие пяти рабочих частот и регулируемая выходная мощность генератора Сталкер ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12;
• меню приемника Сталкер ПТ-24 на русском, английском и китайском языках.

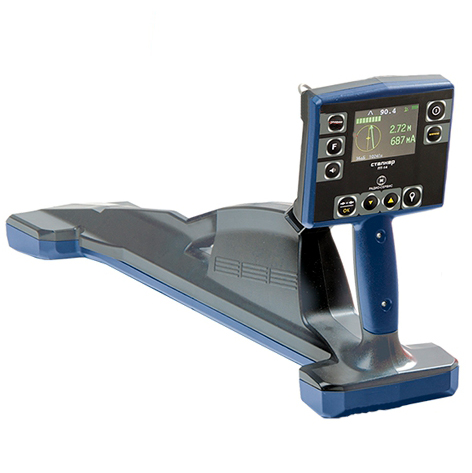

Описание приемника Сталкер ПТ-24 (встроенный GPS/ГЛОНАСС модуль, Li-Ion):

• встроенный GPS/ГЛОНАСС модуль;
• облегченная конструкция (вес 1,9 кг);
• увеличенный яркий цветной дисплей;
• увеличенное время работы до 20 часов от Li-Ion аккумуляторов.

Непрерывное отображение на дисплее всех необходимых параметров:

• функция «Компас» с одновременным схематичным отображением двух коммуникаций: первая с протекающим током от генератора и вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);
• шкалы «максимума» и «минимума»;
• глубины залегания и силы тока коммуникации на всех активных частотах;
• полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
• функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
• режим острый максимум.

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33 кГц).

Запись в память приемника Сталкер ПТ-24:

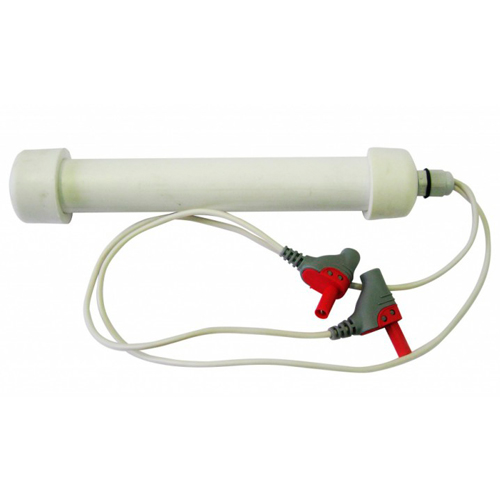

• уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
• направления к коммуникации;
• показания глубины залегания коммуникации и величины тока в ней;
• направления поискового тока;
• относительной полярности разности потенциалов по входу «ДАТЧИК»;
• фазы сигнала по входу «ТРАССА»;
• рабочих частот;
• местные дата и время в момент снятия показаний по информации GPS;
• координат места снятия показаний по информации GPS.

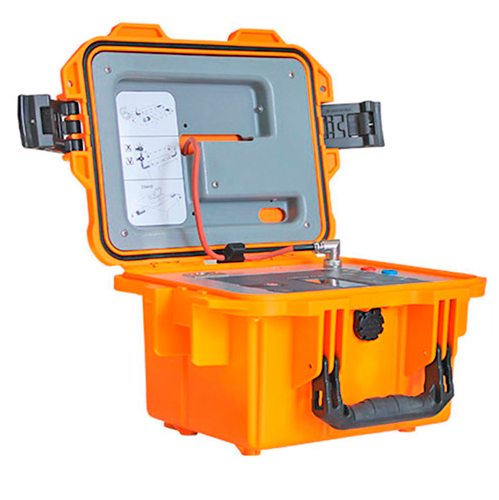

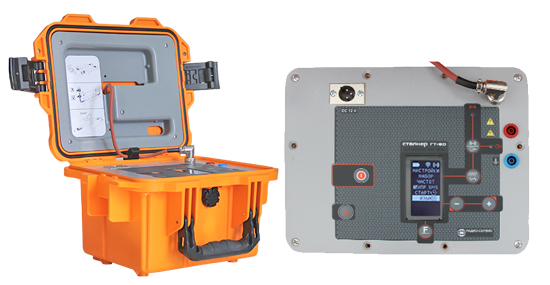

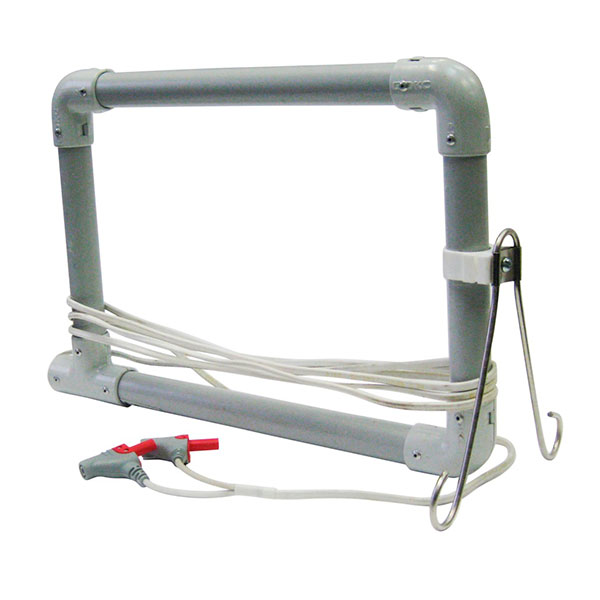

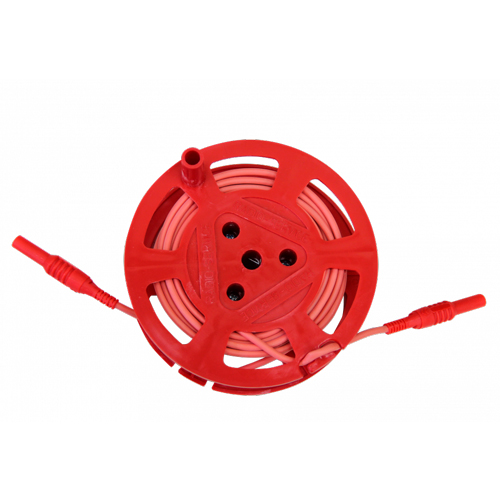

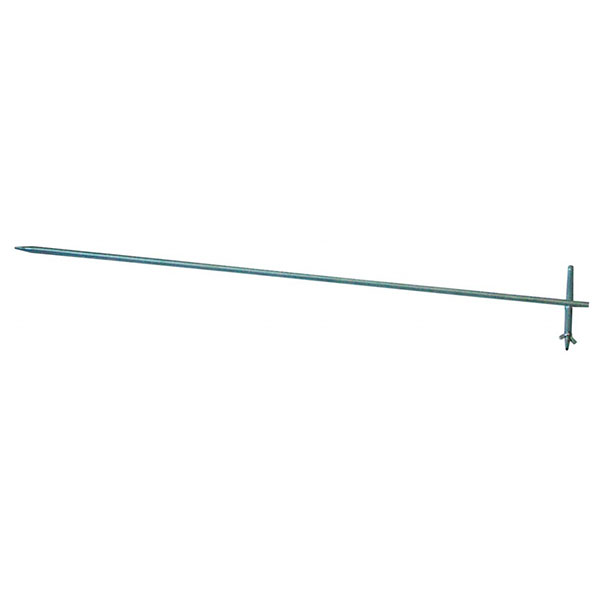

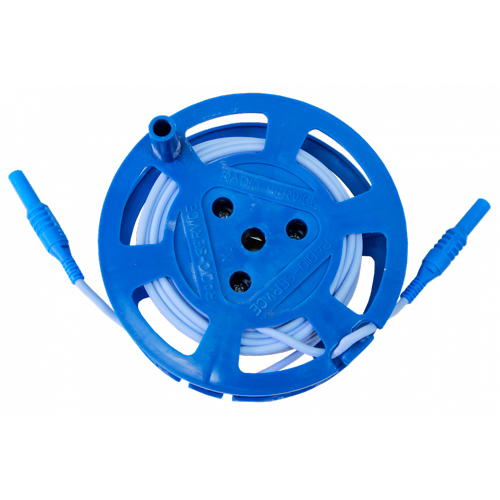

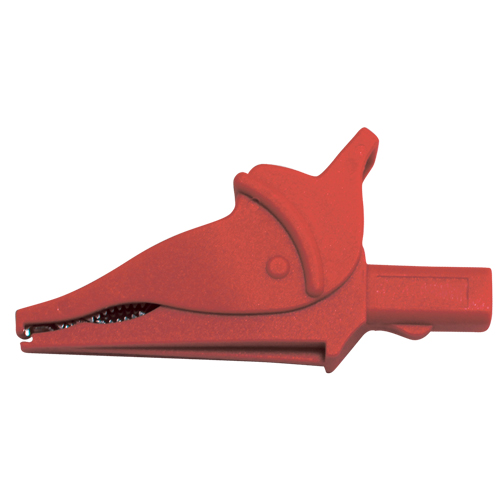

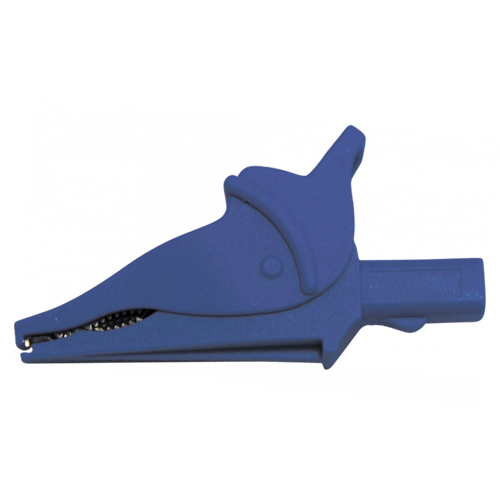

Особенности генератора Сталкер ГТ-80:

• мощность и ток до 80 Вт, 12 А;
• встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли;
• дистанционное управление генератором через сеть GSM;
• отложенный старт;
• бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100;
• быстрое автоматическое согласование с нагрузкой для простоты использования;
• совместим со всеми приемниками серии Сталкер;
• работа с приемниками других производителей;

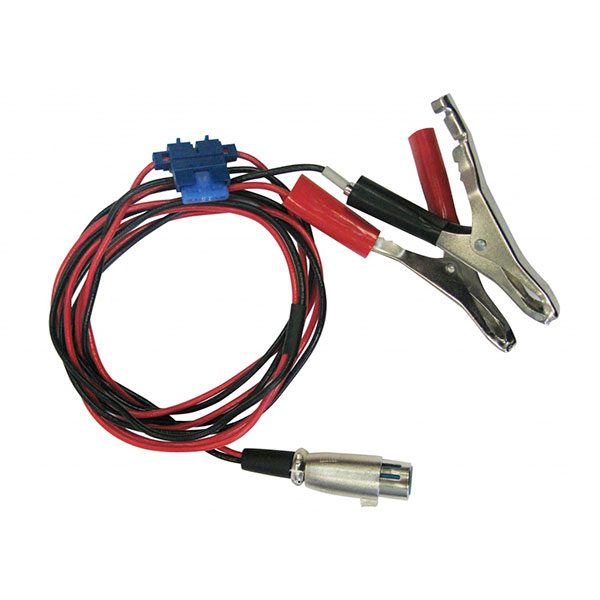

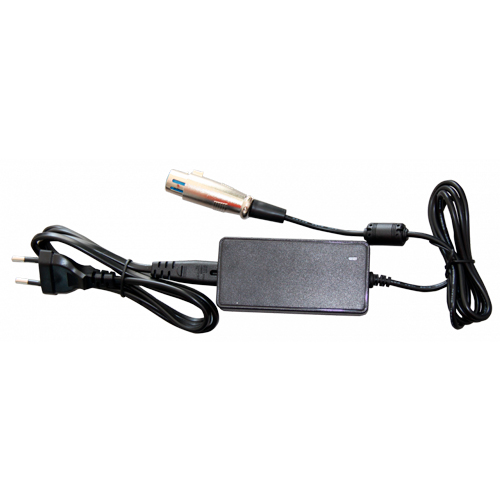

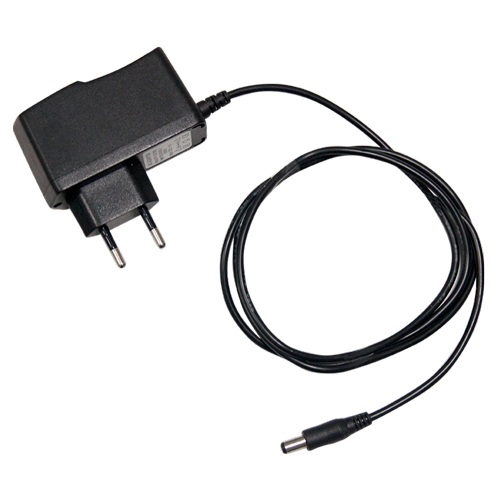

• питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
• влагозащищенный, ударопрочный корпус (IP 54).

Программа для работы с ПК:

Скачать программу Stalker Terminal можно бесплатно на сайте производителя.

Требования к системе: Windows XP SP2 и выше.

Требования к ПК: наличие встроенного Bluetooth модуля или внешнего Bluetooth USB адаптера с установленными для него на ПК драйверами.

Перед загрузкой убедитесь у системных администраторов, что на Вашем компьютере не стоит запрет на загрузку и установку сторонних программ.

Внимание! В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами.

Если при работе с программой не удается установить связь прибора с ПК, то:

• убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;
• проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.

В противном случае:

• подключите Bluetooth USB адаптер к другому USB порту компьютера;
• установите соответствующий драйвер для Bluetooth USB адаптера;
• замените Bluetooth USB адаптер.

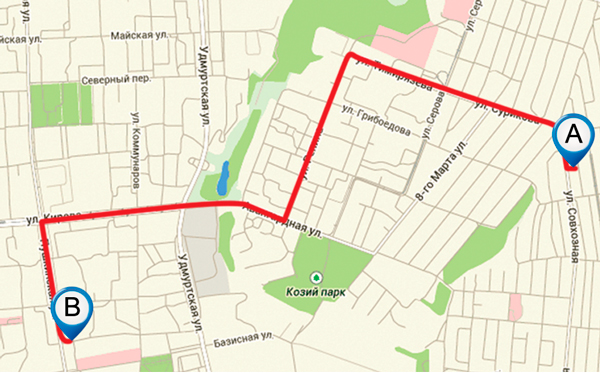

Запись и просмотр треков. Работа с GPS.

Работа с RTK-планшетом LT700H:

Работа трассоискателей и маркероискателей Сталкер с высокоточным RTK планшетом PrinCe LT700H

Повысить точность нанесения местоположения коммуникаций на карту можно с помощью высокоточного RTK-планшета PrinCe LT700H. Он передает координаты с расчетной точностью до 10 см, используя RTK поправки, и в автономном режиме (без RTK поправок) до 1 м.

Начало работы

Установите с PlayMarket приложение «GNSS Tool», если оно не было установлено. С сайта производителя в разделе «Трассоискатели» скачайте и установите Android-приложение Stalker Terminal. Для установки приложения в настройках планшета необходимо разрешить установку приложений из неизвестных источников.

Для обеспечения передачи координат с высокой точностью планшет PrinCe LT700H использует RTK поправки от базовых станций сети PrinNet. Доступ к ним Вы можете получить в службе технической поддержки АО «Прин» (услуга платная). Дополнительно ознакомиться с актуальным покрытием и расположение базовых станций сети PrinNet можно на сайте компании.

Внимание. Перед началом работы прикрутите без усилий антенну к планшету и установите таким образом, чтобы ее торец смотрел вверх. По завершению работы для обеспечения сохранности антенны снимите ее.

Настройки системы планшета

Для первоначальной настройки системы планшета необходимо активировать режим «Для разработчиков». Для этого:

• в меню «НАСТРОЙКИ» зайдите в пункт «СИСТЕМА»;
• зайдите в пункт «О планшете»;
• нажмите (тапните) 5 раз на номер сборки (номер сборки LT700H);
• зайдите в пункт «Для разработчиков» или «Параметры разработчика»;
• зайдите в пункт «Выбрать приложение для фиктивных местоположений»;
• выберите «GNSS Tool» и выйдите из настроек.

Настройки приложения «GNSS Tool»

1. Если Вы планируйте работать без RTK поправок, то откройте приложение «GNSS Tool», зайдите в пункт «Connect» и нажмите «CONNECT».

2. Если Вам необходимо получать координаты с высокой точностью, то для получения RTK поправок требуется наличие мобильного интернета, а так же в приложении необходимо прописать параметры подключения: IP адрес, Port, логин, пароль и тип подключения, которые нужно получить в службе технической поддержки АО «Прин».

Далее:

• вставьте в планшет SIM карту для мобильного интернета, для чего временно снимите аккумулятор;
• откройте приложение «GNSS Tool» и убедитесь в наличие сети интернет;
• зайдите в пункт «Connect»;
• в пункте «Device Type» выберите «Local»;
• в пункте «Device ID» выберите LT700H;
• внизу нажмите «CONNECT» , далее «yes» и после загрузки «Ок»;
• в пункте «Diff Data Source» выберите пункт «CORS» и введите данные IP * и Port *;
• в пункте «Source Table» для автоматического подключения к ближайшей базовой станции сети PrinNet выберите строку «Nearest_RTCM32»;
• в пунктах User и Password пропишите логин* и пароль* соответственно;
• для автоматического подключения к данной сети напротив строки «Auto Login» поставьте «галочку»;
• внизу нажмите «LOGIN».

Примечание: * - Параметры подключения, полученные от АО «Прин».

Далее на основном экране приложения отображаются:

• B,L - координаты местоположения;
• SVs number - количество спутников, используемые/найденные;
• Status:
  Single или avto - автономное позиционирование, нет приема RTK поправок от базовых станций. Точность определения координат невысокая;
  Float – плавающее решение, то есть фазовая неоднозначность не разрешена, поправки с базовой станции приемник не получает в связи с отсутствием сети интернет, либо вы находитесь в здании. Точность определения координат не максимальная;
  Fixed - фиксированное решение, то есть разрешена фазовая неоднозначность. В этом статусе приемник получает поправки с базовой станции. Оптимальный режим для работы, обеспечивающий высокую точность до 10 см;
• HRMS (m) – расчетная точность в плане (на местности);
• VRMS (m) - расчетная точность по высоте.

В дальнейшем после запуска приложения зайдите в пункт «Connect» и нажмите «CONNECT».

Примечание. По всем вопросам, связанным с работой планшета PrinCe LT700H и приложения «GNSS Tool», обращайтесь в службу технической поддержки АО «Прин».

Настройки приложения Stalker Terminal

После запуска и настройки приложения «GNSS Tool» откройте приложение Stalker Terminal.

Дальнейшее соединение и работу трассоискателей с приложением Stalker Terminal смотрите в соответствующих разделе руководства по эксплуатации на трассоискатели, а так же в обучающем фильме на сайте производителя в разделе трассоискатели.

Завершение работы

По завершению работы для экономии заряда батареи в приложении «GNSS Tool» зайдите в пункт «Connect» и нажмите «DISCONNECT» . Для обеспечения сохранности антенны открутите ее и уберите в защитный карман. При длительном не использовании рекомендуется сделать полное выключение планшета.

Приложение для Android:

Приложение Stalker Terminal для Android позволяет передавать GPS координаты в приемник с высокоточного GPS RTK – планшета PrinCe LT700H или с Вашего смартфона, просматривать треки и экспортировать их.

Что появилось принципиально нового в StalkerTerminal:

• в режиме просмотра трэков после выбора нужной точки добавился навигатор от текущего местонахождения до выбранной точки;
• добавилась возможность просмотра и открытия на смартфоне файлов для ПК (импорт файлов ПК). После экспорта файла со смартфона его можно открыть как на ПК, так и переслать на другой смартфон с помощью любой имеющийся на смартфоне программы;
• только для приемников с li-ion аккумулятором! При нажатии на кнопку записи координат сохраненные точки будут отображаться на дисплее смартфона или планшета.

Скачать приложение StalkerTerminal для Android можно бесплатно на сайте производителя. А также приложение для дистанционного управления генератором Сталкер ГТ-80 через сеть GSM.

Требования к системе: Android 6.0 и выше. Для установки приложения скопируйте его во внутреннюю память смартфона.

В настройках смартфона необходимо разрешить установку приложений из неизвестных источников.

Запись и просмотр треков. Работа с GPS.
