Трассировка и поиск повреждений индукционным методом
Успех АГ-309.60Ц — трассоискатель с цветным экраном
Код товара: 71602-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0001997
Сертификаты
Описание трассоискателя с цветным экраном Успех АГ-309.60Ц:
Трассопоисковый комплект Успех АГ-309.60Ц для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).

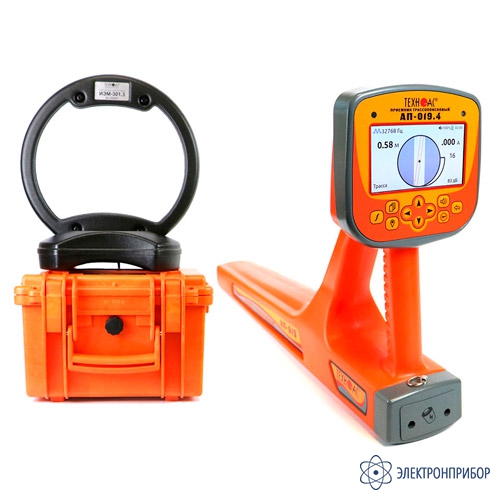

В составе комплекта приемник в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии, а также генератор повышенной мощности до 180 Вт и дальностью работы до 5 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя с цветным экраном Успех АГ-309.60Ц:
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м;
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км;
- Поиск электрических кабелей под напряжением;
- Поиск мест пересечения трубопровода и кабеля;
- Определения мест повреждения кабельных линий;
- Обследования участков местности перед проведением земляных работ.
Рекомендуемые области применения трассоискателя с цветным экраном Успех АГ-309.60Ц:
- Электросети;
- Телекоммуникация;
- Строительно-монтажные организации;
- ЖКХ;
- Водоканалы;
- Теплосети;
- Нефтегазовая отрасль;
- Геодезия.
Особенности приемника АП-019.4:
- Современный цифровой трассопоисковый приемник-моноблок;
- Цветной дисплей с автоматической и ручной регулировкой яркости;
- Температура эксплуатации от -30 до +60°С;
- Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц;
- Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»;
- Возможность выбора активных рабочих частот и режимов работы;
- Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора;
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- Встроенный динамик с регулировкой уровня громкости;
- Настраиваемый режим «Сон» для экономии заряда батарей;
- Дополнительные функции при подключении внешних датчиков;
- Меню на двух языках (русский и английский);
- Возможность подключения внешнего аккумулятора Power Bank.
Режимы индикации приемника АП-019.4:

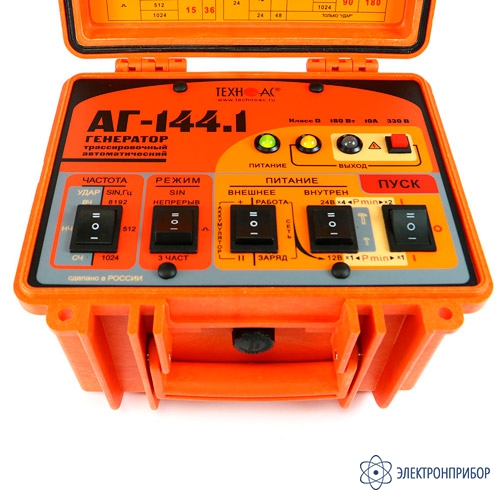

Особенности генератора АГ-144.1:
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт);
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
- Длительное время непрерывной работы от собственного аккумулятора.
-
-
Технические характеристики трассоискателя с цветным экраном Успех АГ-309.30Ц:
Параметр Значение Приемник АП-019.4 Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192/ 32768 Гц Диапазон частот «Широкая полоса» 0,05…7,00 кГц;
7,00…14,00 кГцДиапазон частот «Две частоты» 1024 / 2048 Гц Динамический диапазон входных сигналов 140 дБ Количество встроенных датчиков 5 Максимальная чувствительность (33 кГц) 5 мкА на расстоянии 1 м Подключаемые внешние датчики ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ Управление чувствительностью (усилением сигнала) Полуавтоматическое / ручное (по выбору);
Автоматическое для режима «Трасса»Определение глубины залегания коммуникации 0,01....30,00 м;
Автоматически в режиме «Трасса»Точность определения глубины залегания ±5 см при глубине до 1 м;
±5% при глубине свыше 1 мИзмерение «сигнального» тока в коммуникации 0,001....50,00 А;
Автоматически в режиме «Трасса»Точность определения оси коммуникации ±5 см при глубине до 1 м;
±5% от глубины залегания при глубине свыше 1 мРабота с импульсными сигналами при работе с генераторами «ТЕХНО-АС» Визуальная индикация цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости Режимы индикации «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048» Звуковая индикация Синтезированный звук с ЧМ;
Звуковая индикация нажатия кнопокИсточник питания 4 Li-ion батареи 3,7 В, 3200 мАч;
4 Ni-MH батареи тип «С» 1,2 В;
внешний аккумулятор (Power Bank)Режим «Сон» 0…23 час 59 мин Время непрерывной работы от одного комплекта Li-ion батарей не менее 8 часов при яркости экрана <50% Диапазон температур эксплуатации / хранения -20…+50 / -30…+60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,45 кг Генератор АГ-107 Генератор АГ-144.1 Частоты генерируемого сигнала, Гц Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192 Частоты следования ударов нч / сч / вч 0,5/1/2 Режимы генерации «SIN» «непрерыв»
«SIN» «
»
«SIN» «3 частоты»
«УДАР»Выходные параметры синусоидальной генерации Максимальное выходное напряжение, В:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140Выходная мощность, Вт:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
от 7,5 до 120
от 45 до 180
от 18 до 72Допустимое сопротивление нагрузки любое (0…∞) Согласование с нагрузкой автоматическое Источники питания встроенный аккумуляторный комплект;
сетевой блок питанияГабаритные размеры электронного блока (кейса), не более, мм 250х215х165 Вес электронного блока, не более, кг 8,5 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации -30…+45ºС Класс климатической защиты IP54 Индукционная антенна ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный -
Комплект поставки Успех АГ-309.60Ц
№ Наименование Количество 1 Трассопоисковый приемник АП-019.4 1 2 Генератор АГ-144.1 1 3 Индукционная антенна ИЭМ-301.3 1 4 Источник питания ENP-120-12 1 5 Кабель АГ144.02.020 1 6 Кабель AG144.02.060 1 7 Кабель АГ120.02.050 1 8 Кабель АГ105.02.020 1 9 Контакт магнитный АГ120.02.090 2 10 Штырь заземления АГ110.02.004 2 11 Батарейка 4 12 Сумка для индукционной антенны ИЭМ-301.3 (чехол 53107) 1 13 Сумка для генератора АГ-144.1 (чехол 53187) 1 14 Сумка для приемника (чехол 53212) 1 15 Сумка для комплекта (чехол 53222) 1 16 Руководство по эксплуатации 3 17 Паспорт 1 -
