Трассировка и поиск повреждений индукционным методом
Сталкер 15-24 (LFP) — комплекс трассопоисковый
Код товара: 83553-
-
Гарантия
2 года
-
Производитель
-
Артикул
138464
Сертификаты
Описание комплекса трассопоискового Сталкер 15-24 (LFP):

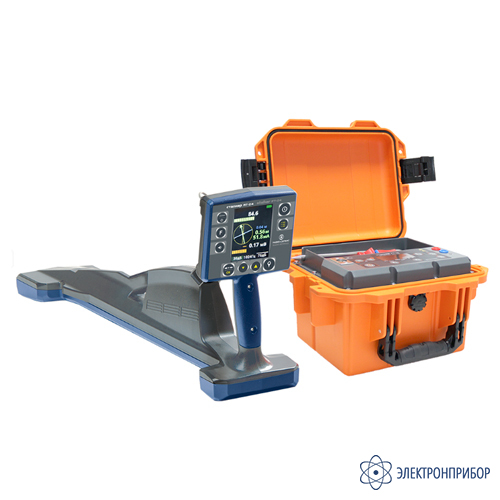

Трассоискатель (трассодефектоискатель, кабелеискатель) Сталкер 15-24 (LFP) - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием. В комплект поставки входит генератор Сталкер ГТ-15 (LFP) и приемник Сталкер ПТ-24 (Li-Ion) со встроенным GPS/ГЛОНАСС модулем.
Особенности комплекса трассопоискового Сталкер 15-24 (LFP):
- функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
- поиск положения передающих зондов и камер телеинспекции
- встроенный GPS/ГЛОНАСС модуль
- GPS - выноска подземных трасс с последующим наложением на карту;
- Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
- возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
- беспроводная связь с ПК (Bluetooth);
- РАДИО частота (пассивная) для поиска трассы без генератора;
- частота 83 кГц для бесконтактной подачи сигнала генератора в кабель;
- поиск повреждений «фазовым», контактным и бесконтактным методами;
- отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
- бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-110;
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- легкий и компактный генератор Сталкер ГТ-15 (LFP);
- меню приемника Сталкер ПТ-24 (Li-Ion) на русском, английском и китайском языках.
Особенности приемника Сталкер ПТ-14 (Li-Ion) с GPS/ГЛОНАСС модулем:
Облегченная конструкция (вес 1,9 кг.);- Встроенный GPS/ГЛОНАСС модуль;
- Увеличенный яркий цветной дисплей;
- Увеличенное время работы до 20 часов от Li-Ion аккумуляторов;
- Шкалы «максимума» и «минимума»;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
Непрерывное отображение на дисплее всех необходимых параметров:

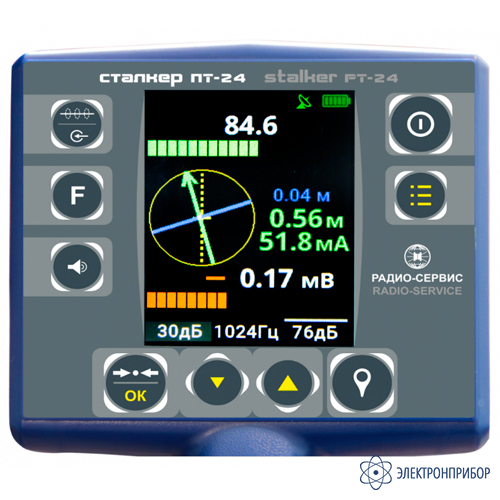

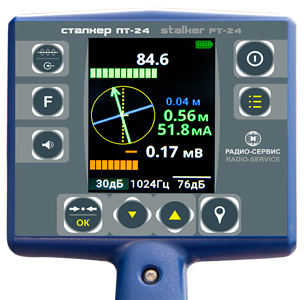

- Функция «Компас» с одновременным схематичным отображением двух коммуникаций:
- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);

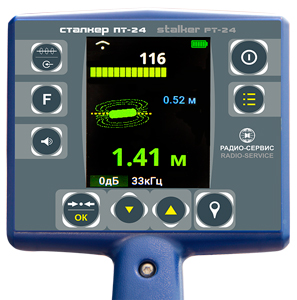

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании на частотах 512 или 32768 Гц (33кГц)
Запись в память приемника:
уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ДАТЧИК»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.

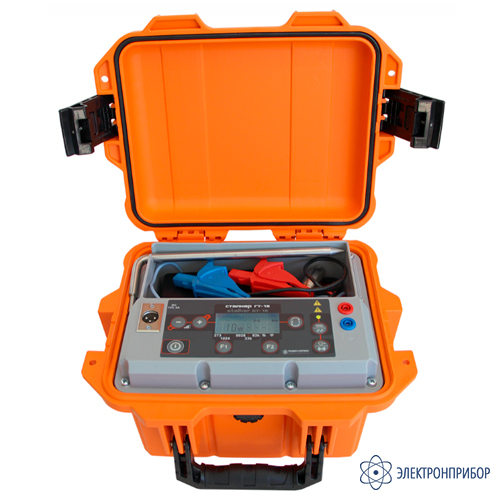

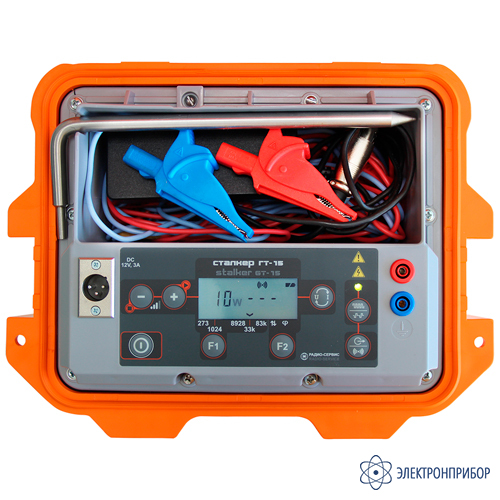

Особенности генератора Сталкер ГТ-15 (LFP):
- частота 83 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора Сталкер ГТ‐15 (LFP);
- одновременная подача двух частот;
- индикация величины выходного тока;
- напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- время работы при максимальной мощности - не менее 6 часов;
- автоматическое согласование генератора с нагрузкой.
- увеличенный отсек для хранения аксессуаров;
- питание от литиевого аккумулятора (технология LFP).
-
-
Технические характеристики комплекса трассопоискового Сталкер 15-24 (LFP):
Параметр Значение Приемник Сталкер ПТ-24 (Li-Ion) с GPS/ГЛОНАСС модулем Активные частоты 273, 526, 1024, 8928, 32768 Гц Пассивные частоты 50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир» Частоты для работы с генераторами других производителе, Гц 491,512,982, 2000, 2048, 8440, 9828, 10000 Полоса пропускания для режима «РАДИО» от 10 кГц до 36 кГц Полоса пропускания для режима «Эфир» от 48 Гц до 10 кГц Погрешность показаний глубины залегания трассы, не более 5 % Время непрерывной работы от встроенных Li-ion аккумуляторов, не менее 20 ч Память 10 000 точек Габаритные размеры, не более 700 x 300 x 140 мм Масса, не более 1,8 кг Диапазон рабочих температур от -20 до +55 °С Генератор Сталкер ГТ-15 (LFP) Рабочие частоты 273, 1024, 8928, 32768, 83077 Гц Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом от 1 до 15 Вт Сила тока, потребляемая от источника постоянного тока не более 1,8 А Габаритные размеры, не более 210 x 130 x 100 мм Масса 3,5 кг Диапазон рабочих температур от -30 до +55 °С -
Комплект поставки Сталкер 15-24 (LFP)
№ Наименование Фото Количество 1 Приемник Сталкер ПТ-24 (Li-Ion) со встроенным GPS/ГЛОНАСС модулем
1 2 Блок питания 12 В, 1 А
1 3 Батарейный отсек 6*АА -1
1 4 Bluetooth-USB адаптер
1 5 Сумка для приемника Сталкер ПТ-24
1 6 Чехол солнцезащитный для Сталкер ПТ-24
1 7 Руководство по эксплуатации на Сталкер ПТ-14
1 8 Генератор Сталкер ГТ-15 (LFP)
1 9 Блок питания генератора 12 В, 3 А
1 10 Штырь заземления 20 см, нержавеющая сталь
1 11 Провод соединительный 5 м, красный
1 12 Провод соединительный 5 м, синий
1 13 Зажим изолированный типа "крокодил", d30, красный
1 14 Зажим изолированный типа "крокодил", d30, синий
1 15 Руководство по эксплуатации на генератор Сталкер ГТ-15 (LFP)
1 -
