Трассировка и поиск повреждений индукционным методом

ИКкт-300 — трассоискатель с мощным генератором

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Артикул

      00076

    Назначение трассодефектоискателя ИКкт-300:

    ТУ 4276-003-12719185-2008.

    Трассоискатель относится к классу индикаторов и предназначен для определения индукционным методом местоположения энергосиловых кабелей без вскрытия грунта, трасс металлических трубопроводов различного назначения.

    Трассоискатель ИКкт-300 имеет два режима работы:

    • бесконтактный — определение местоположения действующих энергосиловых кабелей с токовой нагрузкой, а также труб под током от станций катодной защиты;
    • контактный – определение местоположения подземных трубопроводов и обесточенных энергосиловых кабелей с использованием генератора трассоискателя, подключаемого к определяемому трубопроводу (кабелю).

    Устройство ИКкт-300 состоит из генератора и приемника.

  • Технические характеристики трассодефектоискателя ИКкт-300:

    Параметр Значение
    Основные технические данные трассоискателя
    Дальность поиска до 3 км
    Точность поиска подземных коммуникаций от глубины залегания коммуникаций 5%
    Габариты упакованного в футляр изделия 200х350х460 мм
    Вес упакованного в футляр изделия, не более 6,5 кг
    Основные технические данные генератора
    Питание осуществляется от сети переменного тока напряжением 220±20 В частотой 50 – 60 Гц
    Выходное напряжение на нагрузке 10 Ом, не менее 20 В
    Максимальный ток в нагрузке в диапазоне от 0,15 до 15 А
    Частота генератора фиксированная частота: 1000±2 Гц
    регулируемая частота: от 950 до 1100 Гц
    Генератор, выходное напряжение которого представляет собой разнополярные прямоугольные импульсы, обеспечивает модуляцию сигнальной частоты импульсами низкой частоты с периодом 1±0,1 сек
    Заполнение модулирующих импульсов напряжением сигнальной частоты плавно регулируется в диапазоне от 5% до 95%
    Генератор может работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход)
    Габаритные размеры корпуса генератора, не более 260х236х69 мм
    Масса генератора, не более 1 кг
    Генератор сохраняет работоспособность при воздействии рабочих температур и относительной влажности от минус 20 °С до 40 °С и относительной влажности 98% при 20 °С
    Основные технические данные приемника
    Напряжение питания приемника от трех элементов питания (АА) от 3,3 до 5
    Средний ток потребления, не более 6 мА
    Габаритные размеры, не более 137х206х66 мм
    Масса, не более 0,5 кг
    Чувствительность приемника по напряжению при полном отклонении стрелки индикатора, не менее:
    - на частоте 50 Гц
    - на частоте 1000 Гц


    100 мкВ
    50 мкВ
    Центральная частота полосы пропускания приемника в активном режиме 1000±10 Гц
    Ширина полосы пропускания приемника на уровне 0,7 от максимума на центральной частоте 1000Гц, не более 70 Гц
    Центральная частота полосы пропускания приемника в пассивном режиме 100±1 Гц
    Ширина полосы пропускания приемника на уровне 0,7 относительно центральной частоты 50 Гц, не более 5 Гц
    Время непрерывной работы от свежего комплекта элементов питания при нормальных климатических условиях, не менее 100 ч
    Прибор сохраняет работоспособность при воздействии рабочих температур от -20 до +40 °C
    Допустимая относительная влажность воздуха (при 20оС) 98%

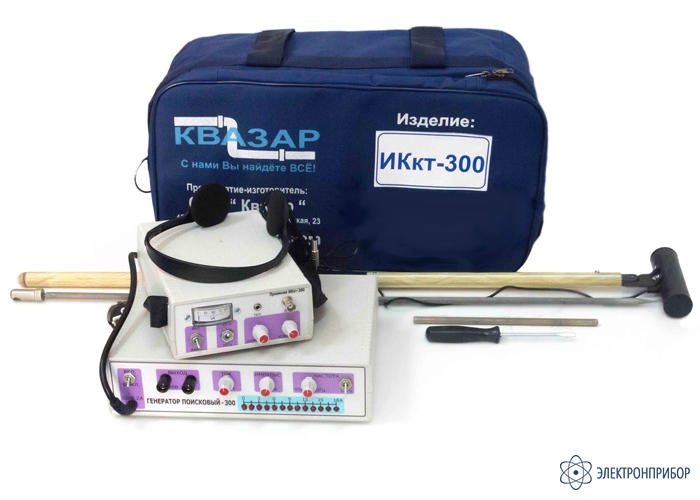

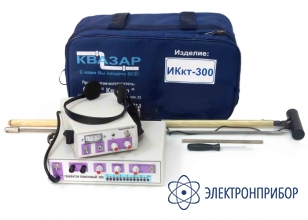

  • Комплект поставки ИКкт-300

    Наименование Количество
    1 Приемник 1
    2 Генератор поисковый ГП-300 1
    3 Антенна 1
    4 Штырь с гальванической связью 1
    5 Клипса магнитная 1
    6 Провод для поключения магнитной клипсы 1
    7 Провод для подключения штыря с гальванической связью 1
    8 Телефон головной 1
    9 Элемент питания тип (АА) 3
    10 Отвертка 1
    11 Паспорт 1
    12 Сумка-кейс 1

    Дополнительная комплектация ИКкт-300:

    (Поставляется за отдельную плату)

    Наименование
    1 Электромагнитная рамка
    2 Провод для подключения электромагнитной рамки
