MRT-700, MRT 700, MRT 700

Трассировка и поиск повреждений индукционным методом

MRT-700 — трассопоисковый прибор

Код товара: 63152
  • 2 варианта исполнения

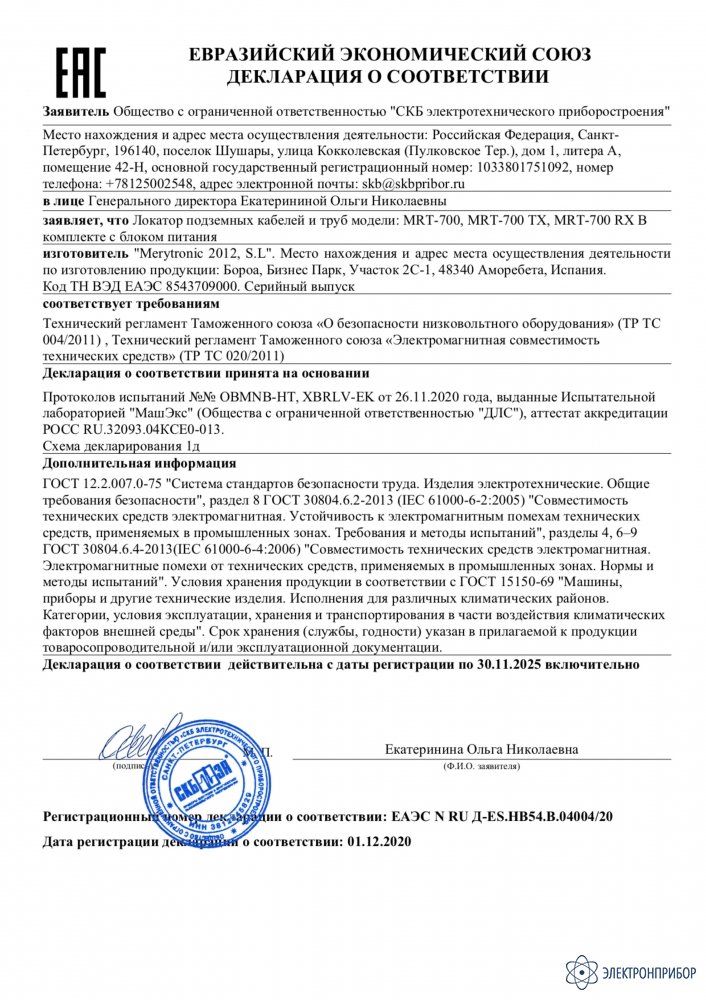

    Сертификаты

    Описание трассопоискового прибора MRT-700:

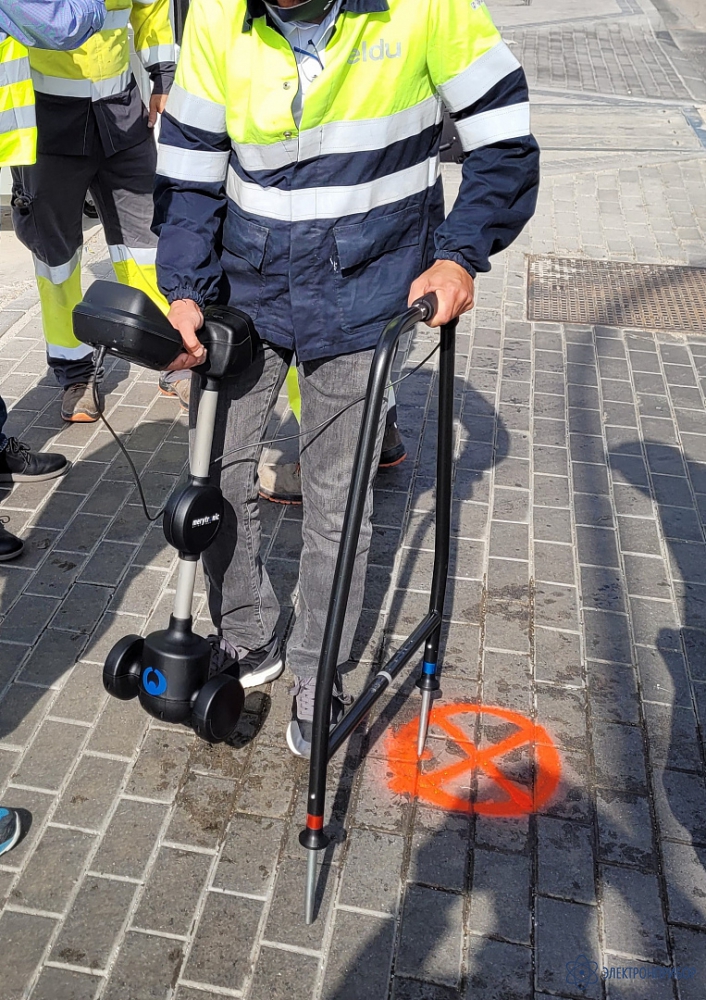

    Обнаружение подземных кабельных линий и труб

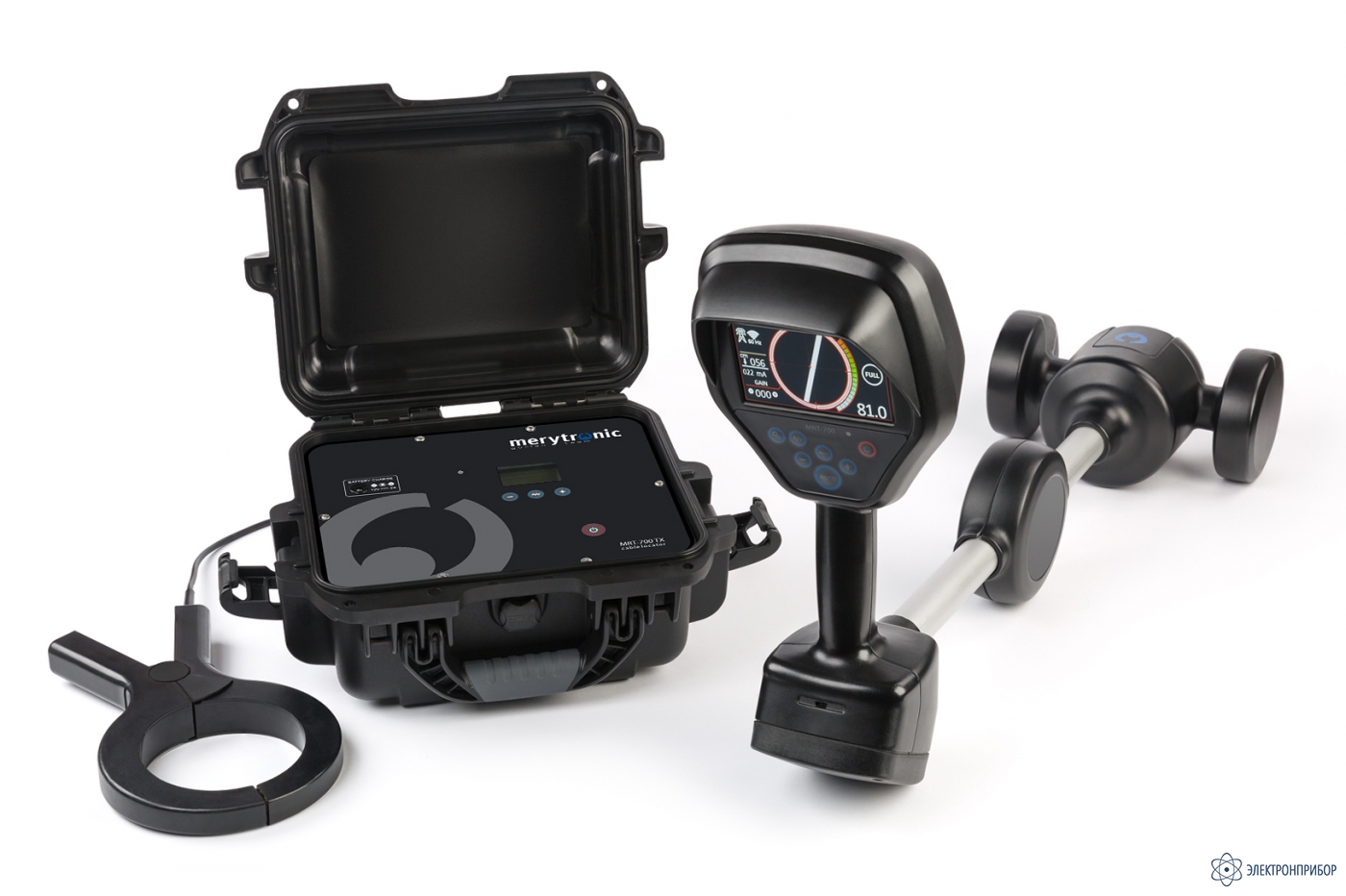

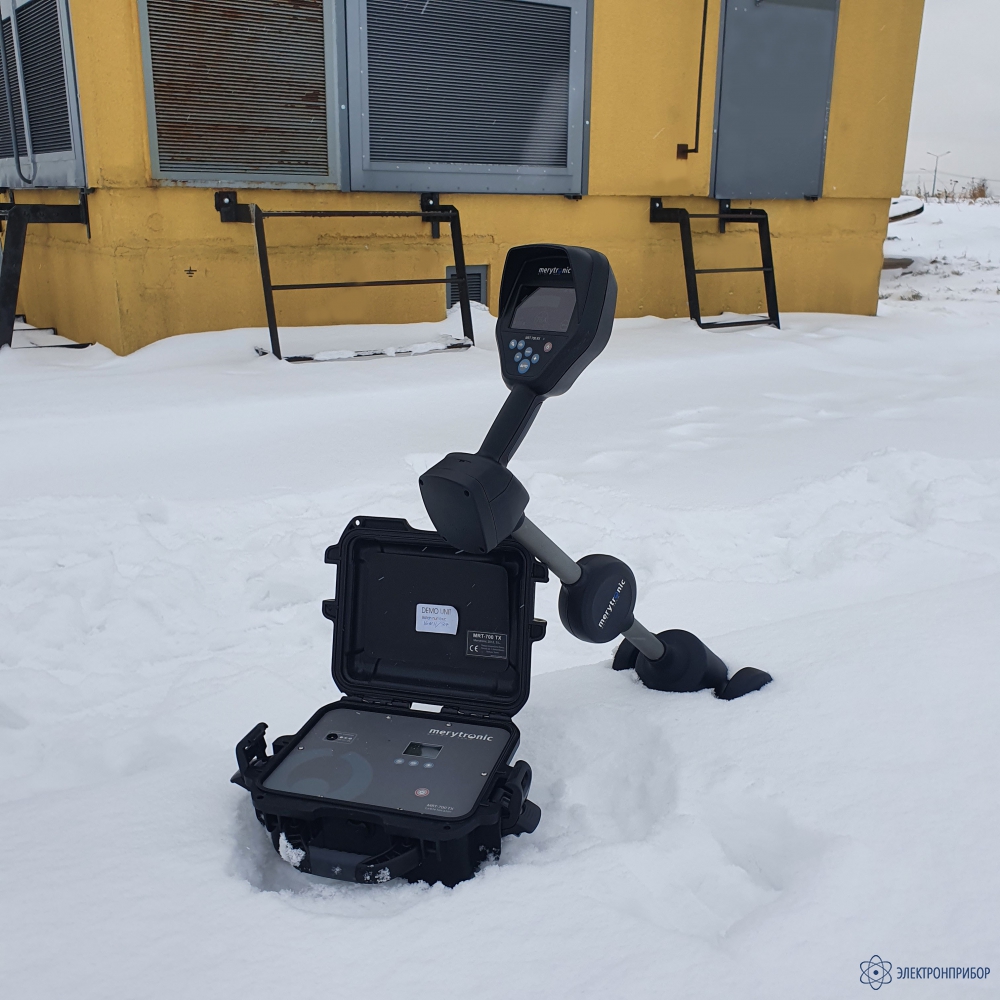

    MRT-700 состоит из генератора MRT-700TX и приёмника MRT-700RX и является локатором, который определяет наличие подземных коммуникаций.

    Устройство быстро, легко и точно составляет карту кабельных линий и труб, определяя как находящиеся под напряжением, так и обесточенные кабели, глубина залегания которых может составлять до 5 метров.

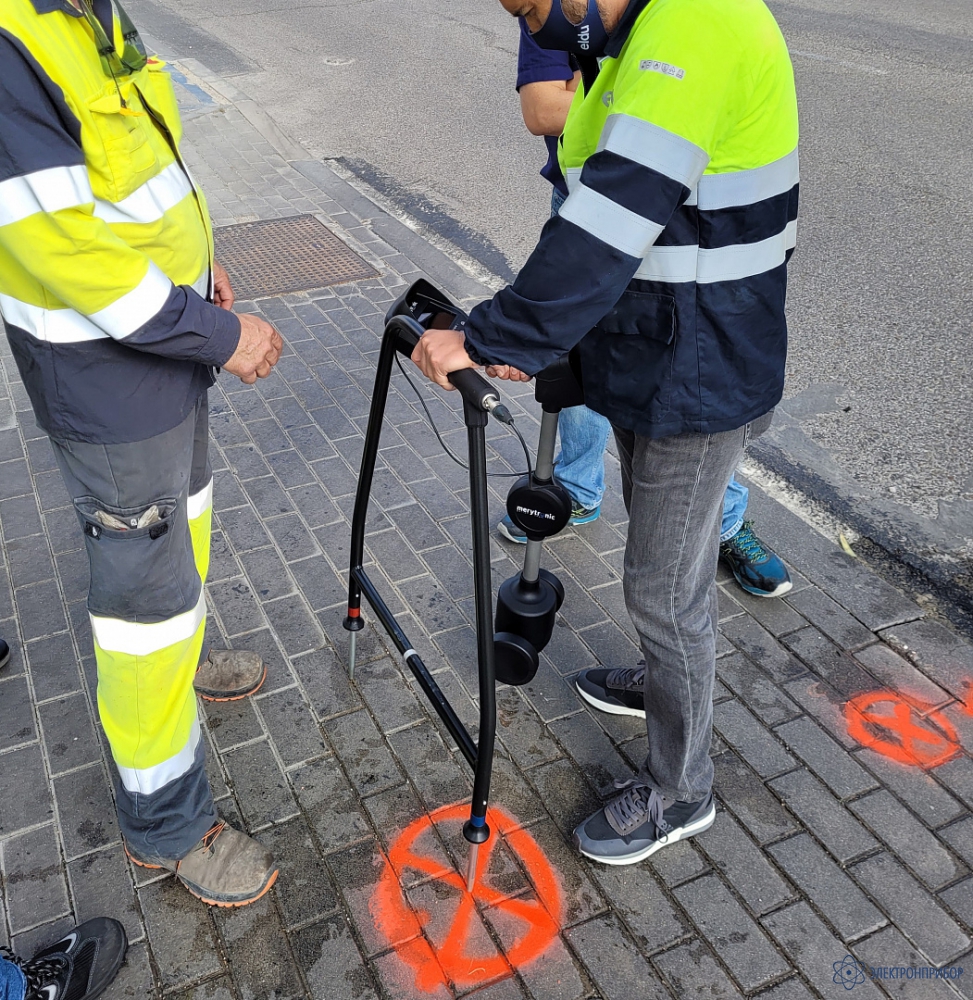

    Точная локализация пролегания кабельной линии

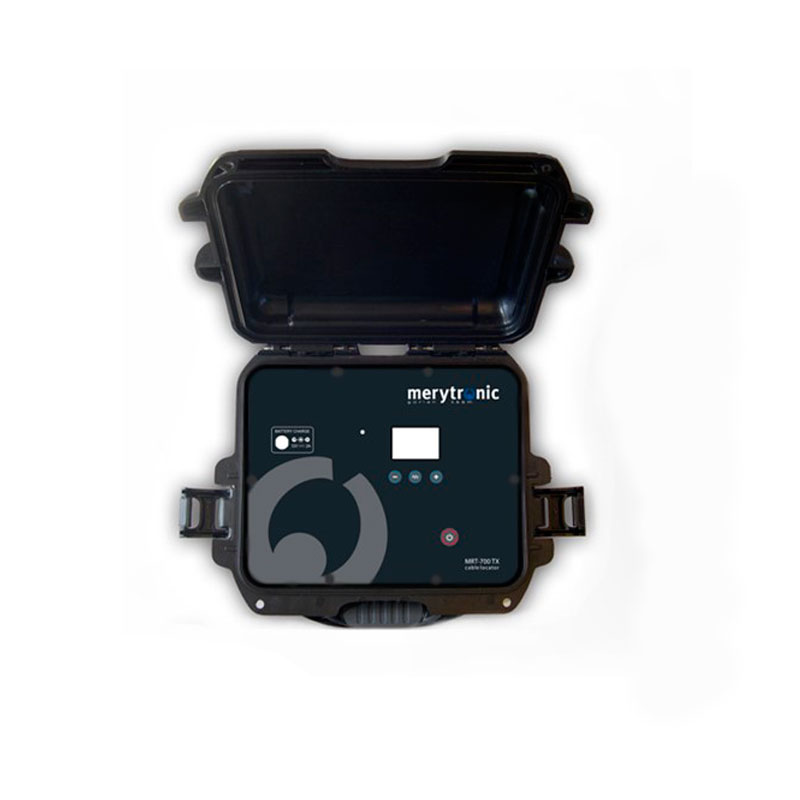

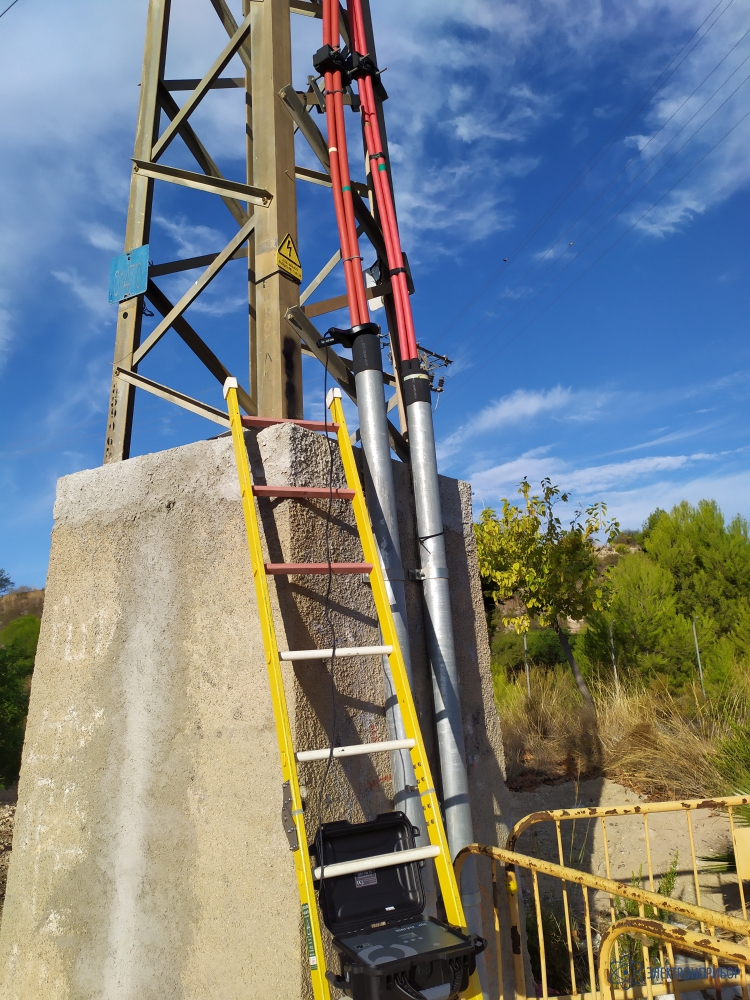

    Мощность генератора MRT-700TX составляет 10 Вт, что позволяет осуществлять поиск кабелей на больших расстояниях (до 10 км). Во время работы генератор подаёт сильный сигнал определённой частоты в кабель, вследствие чего приёмник MRT-700RX с высокой точностью определяет искомый кабель, а также направление тока в нём.

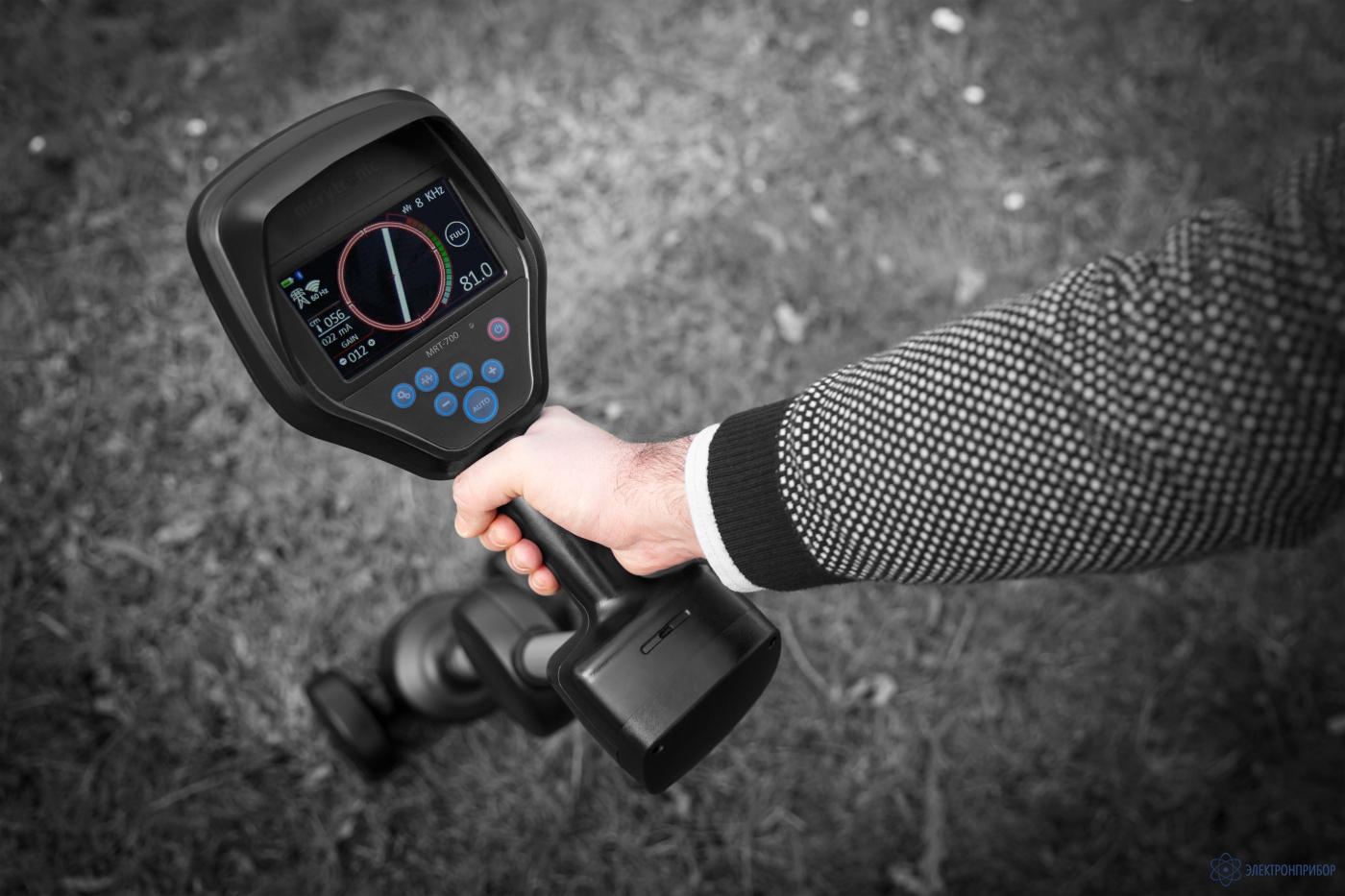

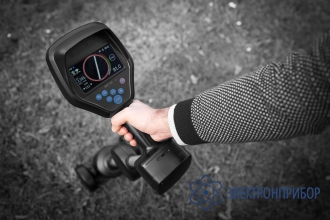

    Приёмник MRT-700RX позволяет с высокой точностью определить маршрут пролегания подземных коммуникаций благодаря работе 7 антенн, распределённых по устройству. Во время работы устройство считывает, какой уровень сигнала определяется каждой антенной, что позволяет определить местонахождение кабельных линий и труб и «подсказывает» пользователю верное направление движения.

    Три частоты для трассировки

    Генератор MRT-700TX позволяет подавать в кабель 3 активных частоты (640 Гц, 8 кГц и 32 кГц) тремя различными способами:

    • Прямое подключение с помощью зажимов типа крокодил. Обесточенные электрические кабели, телефонные кабели, водопроводные и газовые металлические трубы и т. п. При данном методе подключения прибор на дисплее отображает значение тока в цепи и сопротивления петли;
    • Подключение с помощью индукционных клещей. Кабели среднего и низкого напряжения, телефонные кабели и т. п. При данном методе подключения нет необходимости отключать кабель от сети;
    • Встроенная антенна генератора. В случае, если пользователь не может добраться до кабеля, или положение кабеля неизвестно, то сигнал может быть наведен с помощью встроенной антенны.

    Способ подачи сигнала выбирается пользователем в зависимости от существующих условий. Для обеспечения максимальной точности измерений рекомендуется использование способа прямого подключения или индукционных клещей. В случае, если нет возможности доступа к проводнику, можно подать сигнал при помощи внутренней передающей антенны генератора MRT-700 TX.

    Специальные режимы трассировки

    В зависимости от конкретных целей и задач пользователь может выбрать различные режимы, каждый из которых отображает необходимую информацию в наиболее подходящем формате. Приёмник MRT-700 RX обеспечивает различные режимы трассировки:

    • «FULL»;
    • «MAX»;
    • «NULL»;
    • «PEAK».

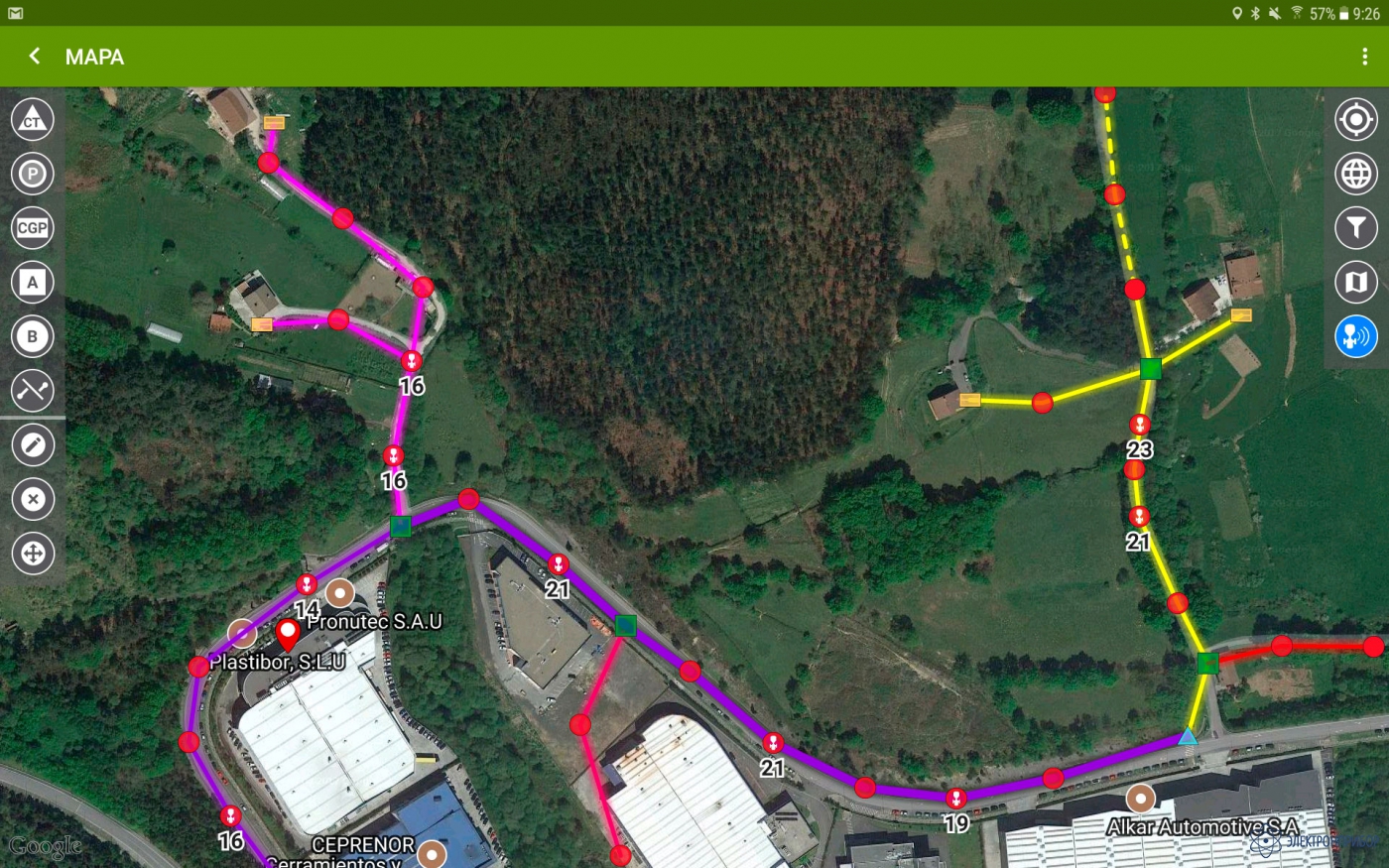

    Продвинутое онлайн-приложение GridGIS Map Creator

    Компания Merytronic (Испания) разработала специальную программу по созданию карт GridGIS Map Creator для ещё более удобного использования устройства для обнаружения подземных кабелей и труб MRT-700.

    Благодаря специальному приложению становится возможным:

    • Записывать информацию о трассировке сети и об объектах коммунального хозяйства;
    • Добавлять фотографии объектов сети; Отмечать на карте маршрут пролегания кабеля с GPS-координатами;
    • Фиксировать процесс ведения работ; Сохранять данные в файле GeoJSON, который совместим с любой ГИС-системой;
    • Осуществлять подключение к устройствам для обнаружения подземных коммуникаций с помощью беспроводной технологии Bluetooth.

    Дополнительные возможности с использованием технологий Bluetooth и GPS

    Прибор оснащён технологией Bluetooth, которую можно использовать в двух режимах: стандартный и режим экономии энергии.

    Кроме того, в стандартной версии прибор MRT-700 не имеет встроенной технологии GPS, поэтому для отслеживания рабочего прогресса и создания маршрута пролегания кабеля необходимо использование Bluetooth для подключения к планшету со специальным приложением GridGIS Map Creator. Однако для удобства пользователей была разработана улучшенная версия MRT-700 со встроенной функцией GPS.

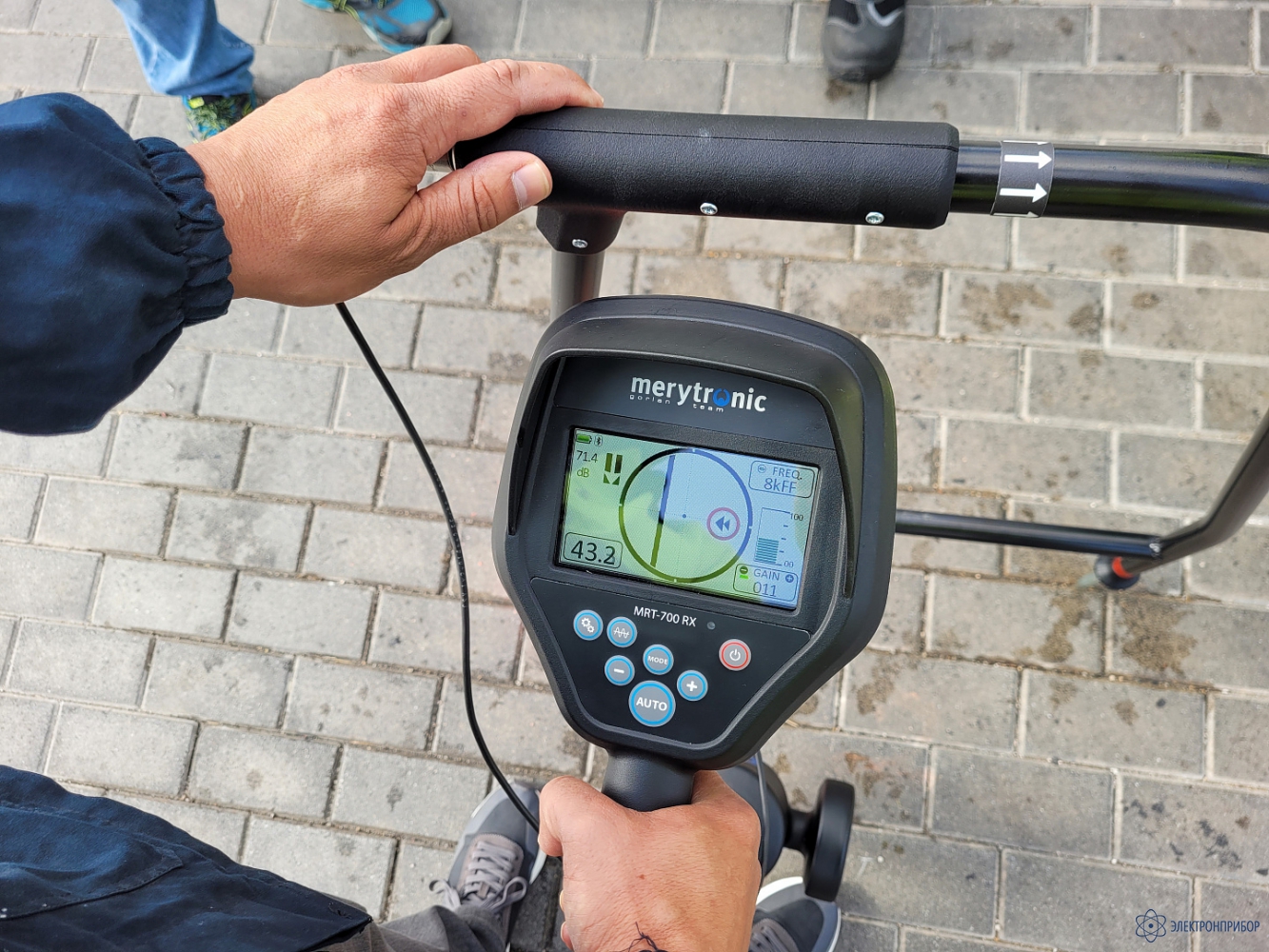

    Интуитивно понятный интерфейс

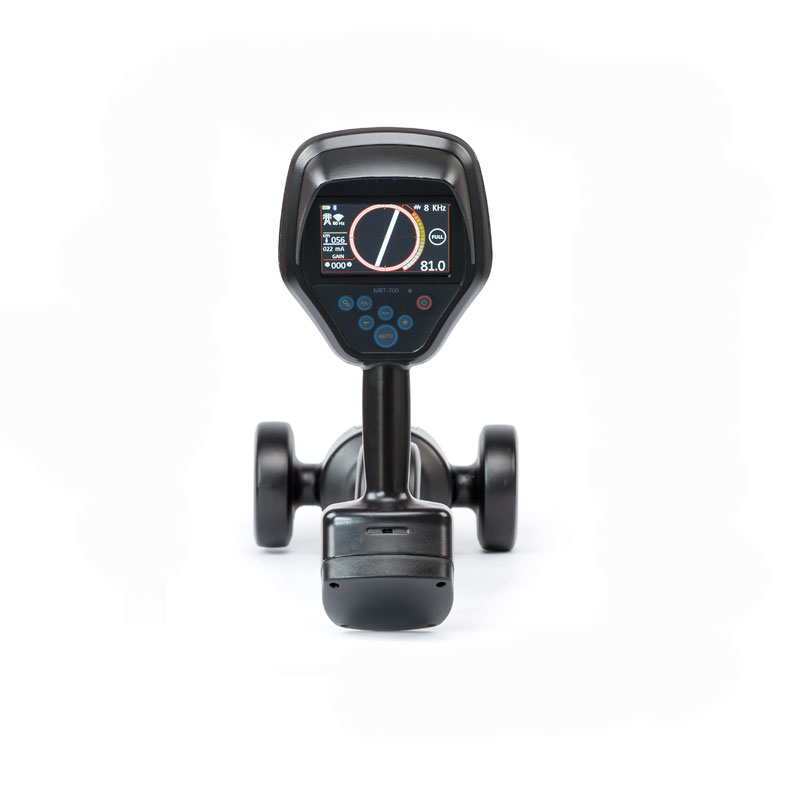

    На цветном ЖК-экране отображается:

    • Местоположение кабеля относительно прибора;
    • Глубина залегания кабельной линии или трубы;
    • Угол расположения кабельной линии по отношению к прибору;
    • Уровень сигнала в числовом и графическом виде;
    • Уровень усиления;
    • Используемая частота;
    • Выбранный режим трассировки.

    Высокая степень защищённости и соответствие требованиям безопасности

    Трассоискатель MRT-700 соответствует требованиям безопасности IEC 61010-1: 2011 / UNE-EN 61010-1: 2011 и стандартам электромагнитной совместимости IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11.

    Также прибору присвоена II-я категория защиты от поражения электрическим током.

    Устройство MRT-700 можно применять как в закрытых помещениях, так и на открытом воздухе, в том числе и в условиях повышенной влажности, так как его генератор имеет степень защиты IP 65 (с закрытой крышкой), а приёмник имеет степень защиты IP 54.

    Эксплуатация в любых погодных условиях

    Диапазон температуры эксплуатации от -20 °С до +60 °С позволяет работать с устройством в разных погодных условиях.

  • Технические характеристики трассопоискового прибора MRT-700:

    Параметр Значение
    Защита от окружающей среды IP65 (с закрытой крышкой)
    Питание (встроенная батарея) Литий-ионная (7,4В 6,6Ач)
    Время работы при максимальной мощности >10 ч
    Питание (сетевое напряжение) 100-240 В 50/60 Гц, 0,55 А
    Выходные частоты 640 Гц, 8 кГц, 32 кГц
    Максимальное сопротивление кабельной линии 1000 Ом
    Максимальная выходная мощность 10 Вт
    Максимальный выходной ток 500 мА
    Диапазон температуры при работе с прибором от -20 °C до +60 °C
    Диапазон температуры при работе с прибором во время зарядки от 0 °C до +45 °C
    Язык интерфейса Английский
    Габариты приемника MRT-700 RX 790 x 370 x 230 мм
    Масса прибора 2,2 кг
    Защита от окружающей среды IP54
    Питание (встроенная батарея) Литий-ионная
    Частота трассировки 640 Гц, 8 кГц, 32 кГц
    Пассивная частота трассировки 50 Гц, 60 Гц
    Диапазон температуры при работе с прибором от -20°C до +60°C
    Диапазон температуры при работе с прибором во время зарядки от 0 °C до +45 °C
    Гарантия 2 года
    Язык интерфейса Английский
    Габариты генератора MRT-700 TX 315 x 255 x 150 мм
    Масса прибора 2,5 кг

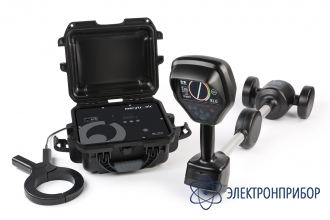

  • Комплект поставки MRT-700

    № Наименование Применение Фото Количество
    1 Генератор MRT-700 TX Предназначен для генерации и передачи сигнала в искомый объект. 1
    2 Приёмник MRT-700 RX Для трассировки кабельных линий и труб. 1

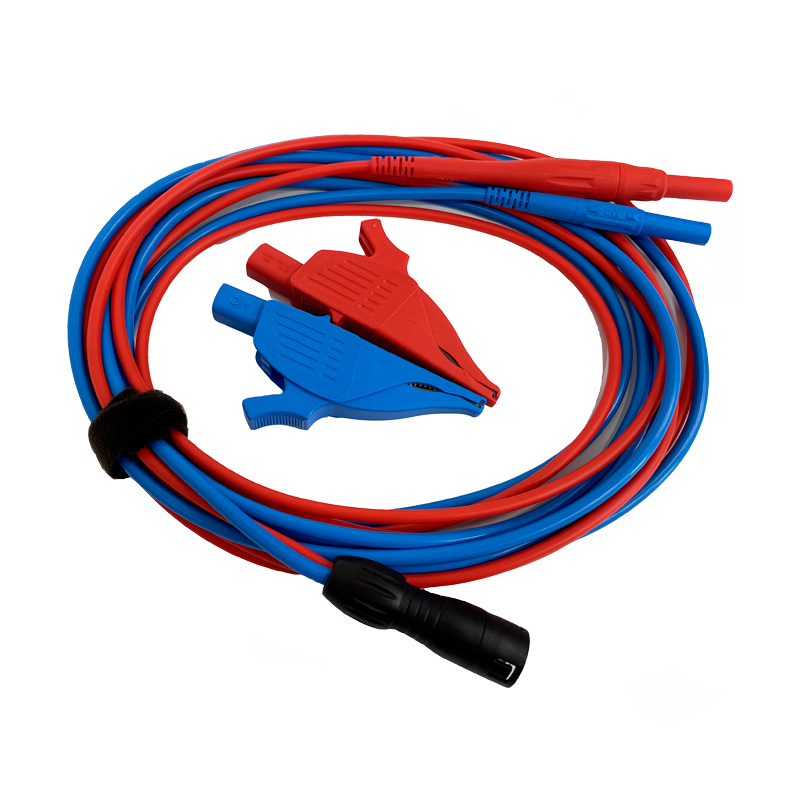

    3 Кабели с зажимами типа крокодил Для присоединения блока MRT-700 TX к кабелю. Технические характеристики: ПВХ, Ø = 1 мм2, Длина =295 см, Iном= 32 A. Технические характеристики зажима типа крокодил: 600 В, кат. IV, 36 А. 1

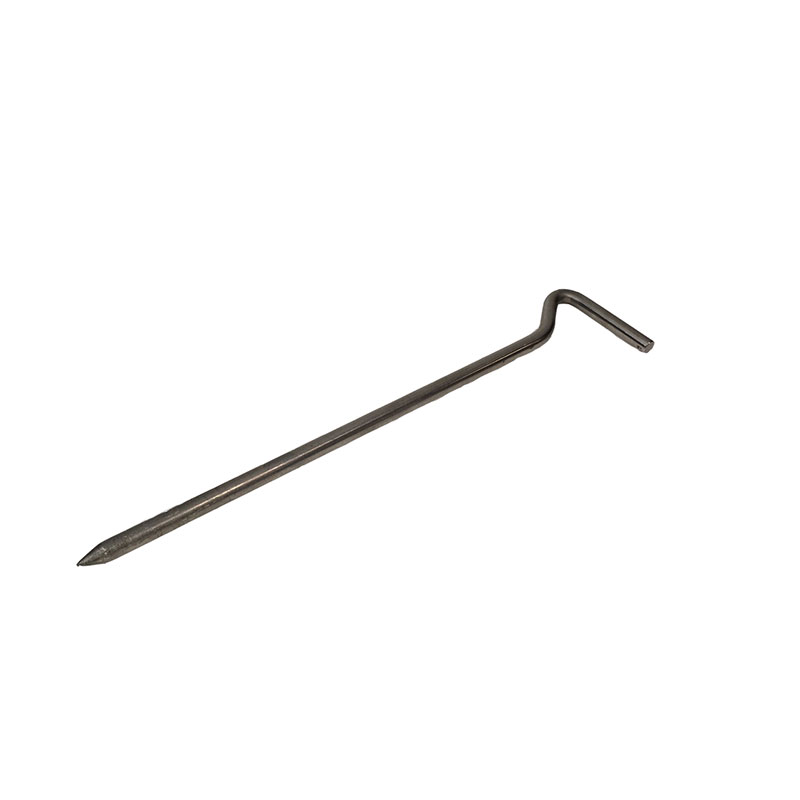

    4 Стержень заземления 1

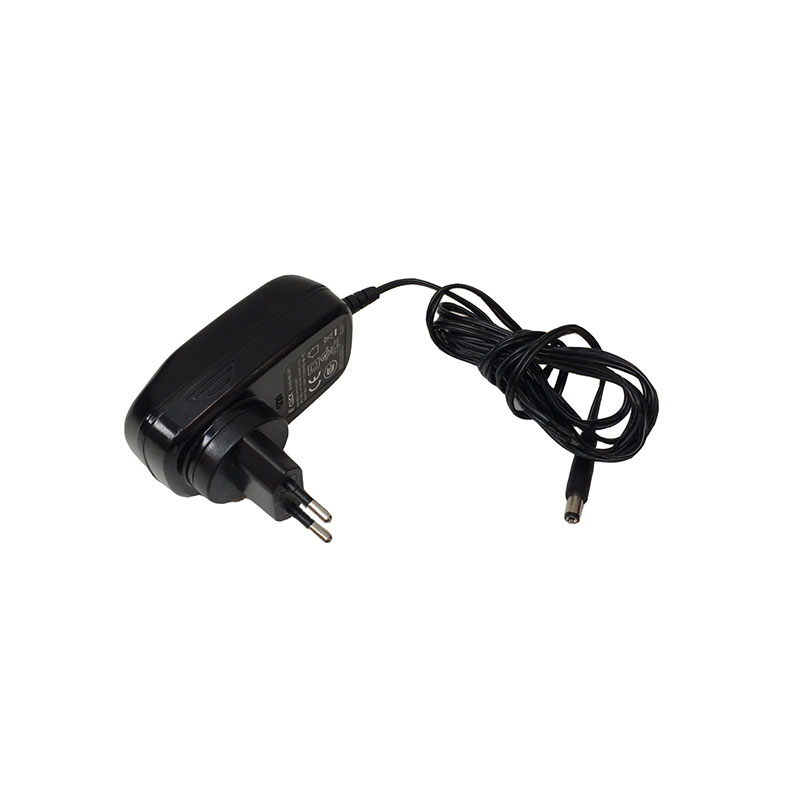

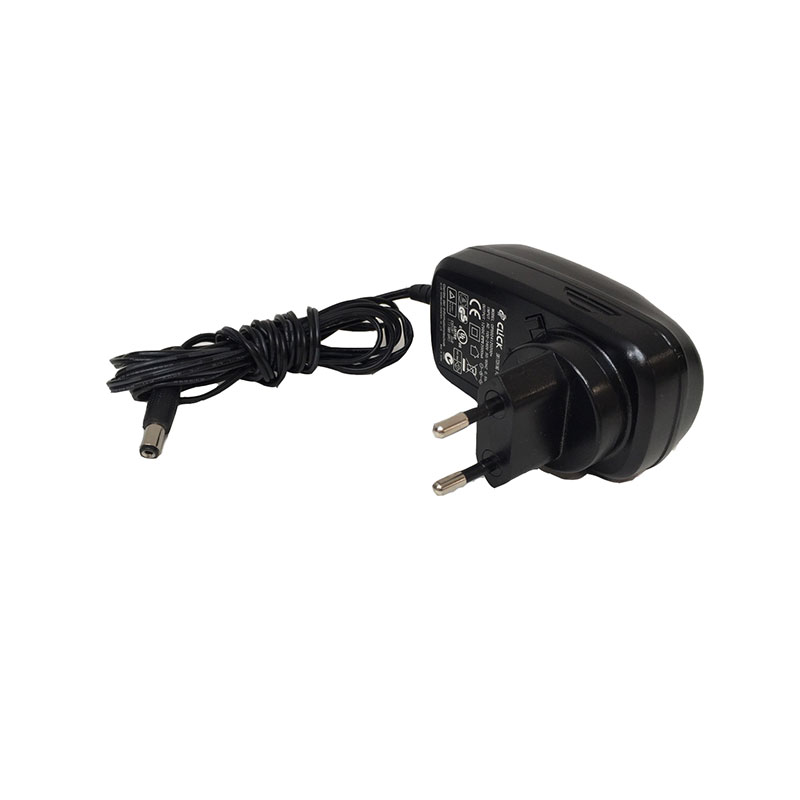

    5 Адаптер питания переменного/постоянного тока Для зарядки аккумулятора MRT-700 TX. 1
    6 Адаптер питания переменного/постоянного тока Для зарядки аккумулятора MRT-700 RX. 1

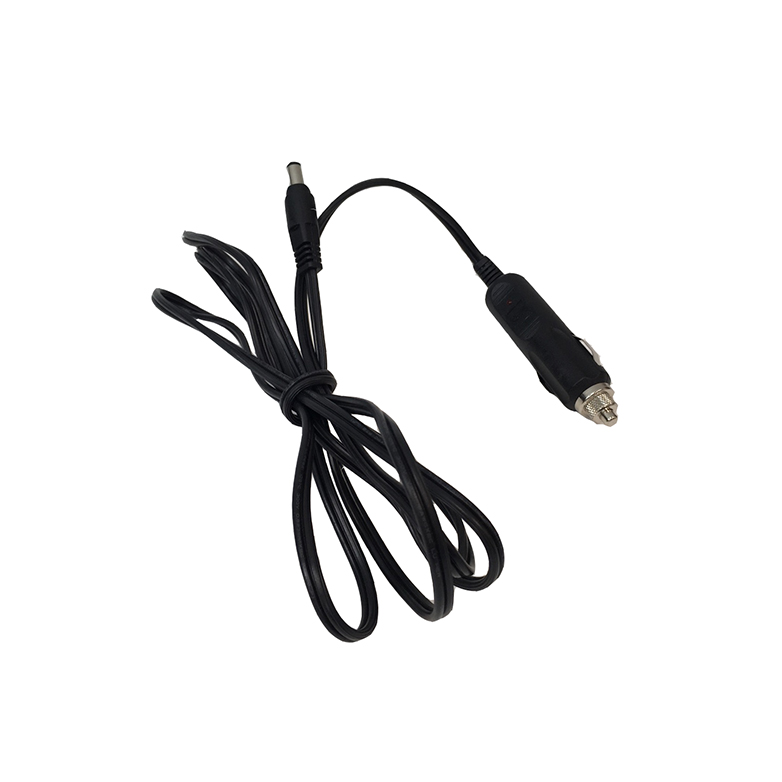

    7 Штекер для автомобильного прикуривателя Для зарядки аккумулятора MRT-700 TX и MRT-700 RX. 1
    8 Руководство пользователя 1

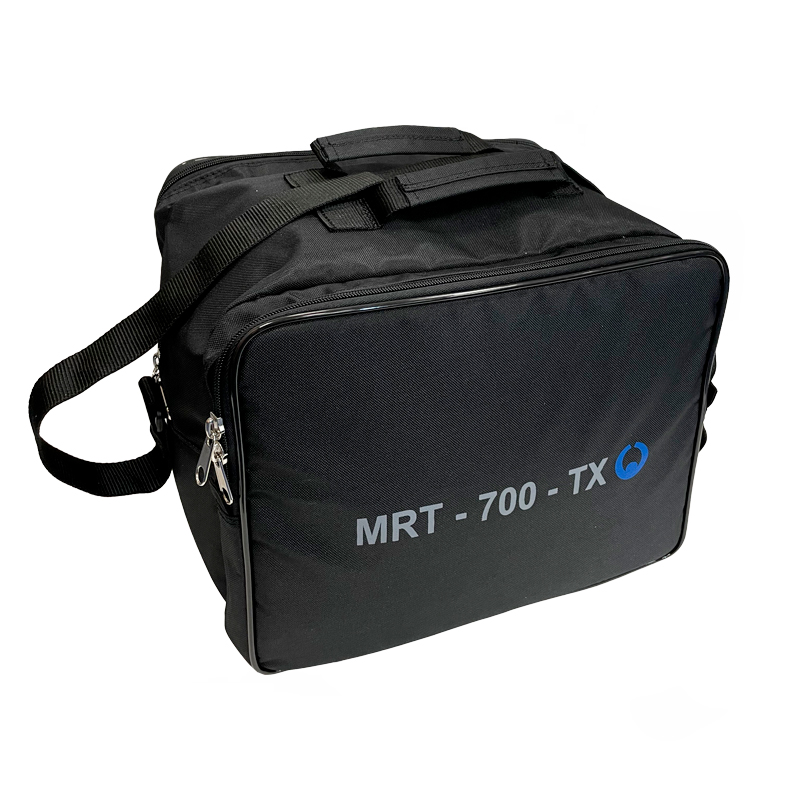

    9 Мягкая переносная сумка для генератора MRT-700TX 1

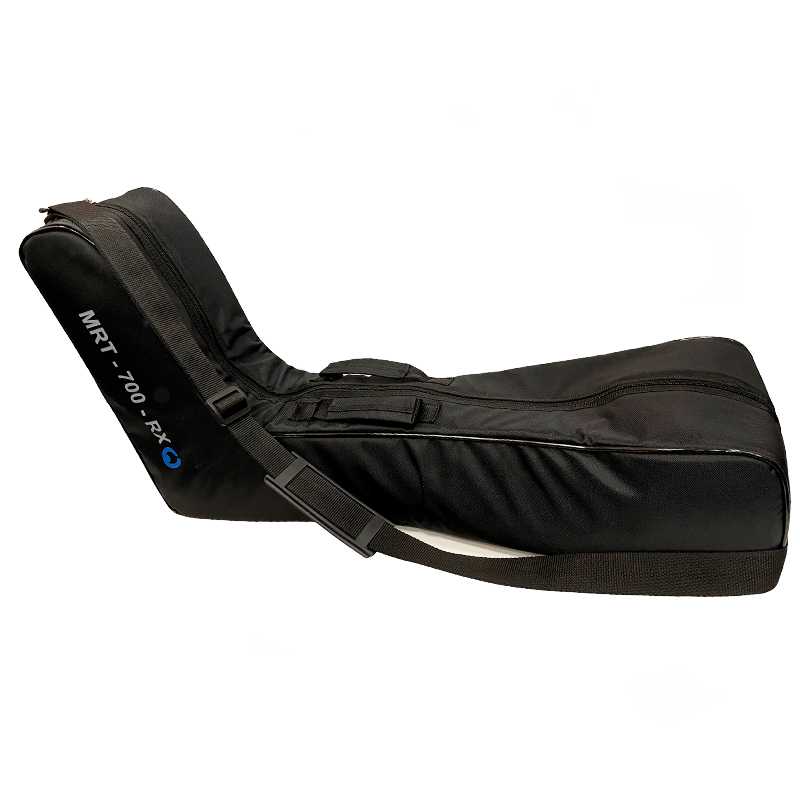

    10 Переносная сумка для приёмника MRT-700RX 1

  • Модификации MRT-700

  • Файлы для MRT-700

Файлы для MRT-700
