КПА-4М — комплекс поисковой аппаратуры для кабельных линий
Код товара: 59822-
-
Гарантия
1 год
Назначение комплекса поисковой аппаратуры для кабельных линий КПА-4М:
Комплекс поисковой аппаратуры для кабельных линий КПА-4М предназначен для определения мест повреждения силовых кабелей индукционным или акустическим методами, а также для поиска трасс и определения глубины залегания силовых кабелей индукционным методом. Область применения – электросетевые предприятия, эксплуатирующие электрические распределительные сети напряжением 0,4–10 кВ.
Описание комплекса поисковой аппаратуры для кабельных линий КПА-4М:

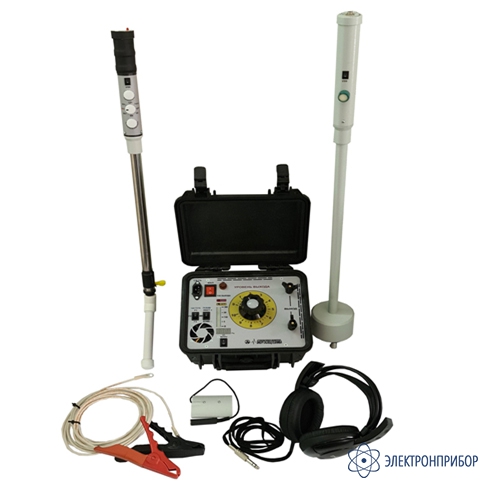

Комплекс КПА-4М состоит из генератора поискового ГЗЧ-4М, рамки индукционной КАИ-4М с встроенным приемником, датчика акустического ДА-4 с встроенным усилителем, рамки накладной РН-4 и наушников.
Генератор поисковый ГЗЧ-4М с максимальной мощностью 700 Вт предназначен для формирования мощного токового сигнала в диапазоне частот от 600 до 10000 Гц, необходимого при определении мест повреждения изоляции силовых кабелей. Особенностью генератора являются его высокие удельные характеристики, малый вес и габариты, большой КПД и универсальность.
Питание генератора возможно как от сети переменного тока 220 В, так и от источников постоянного напряжения (12 или 24 В), при использовании дополнительного преобразователя. Генератор может быть использован с любыми приемниками трассоискателей подземных коммуникаций, имеющих рабочие частоты от 50 до 10000 Гц, благодаря возможности выбора и точной установки частоты генерации.
Генератор работает в режиме непрерывной генерации (для получения максимальной мощности) или в режиме с модуляцией сигнала основной частоты импульсами модулирующей частоты с периодом 1,3 с. Генератор позволяет длительно работать на омическую нагрузку сопротивлением от нуля (короткое замыкание) до бесконечности (холостой ход), и имеет схему защиты от перегрузки и короткого замыкания; автоматически возобновляет генерацию после устранения КЗ.
Генератор позволяет отключать модуляцию, и имеет режим КОМБИ с последовательной выдачей трех предварительно установленных частот.
Рамка индукционная КАИ-4М предназначена для определения мест повреждения силовых кабелей индукционным методом совместно с генератором звуковой частоты, а также для поиска их трасс и определения глубины залегания. Область применения – электросетевые предприятия, эксплуатирующие электрические распределительные сети напряжением 0,4-10 кВ.
Датчик акустический ДА-4 предназначен для определения мест повреждения силовых кабелей акустическим методом совместно с генератором ударных импульсов. Область применения – электросетевые предприятия, эксплуатирующие электрические распределительные сети напряжением 0,4-10 кВ.
Накладная рамка РН-4 применяется при поиске поврежденной жилы в КЛ или выделения кабеля из пучка, после точной локализации места повреждения и проведения раскопок. Неправильное определение поврежденного кабеля перед проведением электромонтажных работ может вызвать опасные для жизни персонала последствия, или выход из строя системы электроснабжения потребителей. Область применения – электросетевые предприятия, эксплуатирующие электрические распределительные сети напряжением 0,4-10 кВ.
-
-
Технические характеристики комплекса поисковой аппаратуры для кабельных линий КПА-4М:
Параметр Значение Генератор поисковый ГЗЧ-4М Максимальная мощность 700 Вт Максимальное значение выходного напряжения генератора при питании от сети 220 В не менее 110 В Максимальное действующее значение выходного тока генератора на частоте 1000 Гц не менее 30 А Диапазон генерируемых частот от 600 до 10000 Гц предустановленны 3 частоты: 1024 Гц, 1477 Гц, 9999 Гц Уровень максимального тока в нагрузке устанавливается вручную от 0 до 100% Дискретность установки частоты в диапазоне 600-2000 Гц 1 Гц Дискретность установки частоты в диапазоне 2000-9999 Гц от 2 до 25 Гц Общий КПД генератора при номинальной выходной мощности и питании от сети 220 В не менее 80% Питание сеть переменного тока напряжением 220±20 В, частота сети 50-60 Гц;
источники постоянного напряжения (12 или 24 В), при использовании дополнительного преобразователяРабочая температура воздуха от -20 °C до 40 °C Рабочая относительная влажность 90% при 20 °C Габаритные размеры корпуса генератора, мм, не более 280х250х180 Масса генератора, не более 6,1 кг Рамка индукционная КАИ-4М Частоты настройки, Гц 50 (ШП); 350; 800; 1000; 1024; 1024А; 1477; 10000 Полоса пропускания по уровню 0,5, Гц
не более20 Потребляемый ток (максимальный), мА, не более 50 Напряжение питания (2 х АА), В 3 Габаритные размеры, мм, не более Ø40х800 Масса, кг, не более 0,5 Датчик акустический ДА-4 Напряжение питания (2 х АА), В 3 Потребляемый ток, мА, не более 20 Габаритные размеры, мм, не более Ø100х830 Масса, кг, не более 5 -
Комплект поставки КПА-4М
№ Наименование Количество 1 Генератор поисковый ГЗЧ-4М с присоединительными проводами 1 2 Рамка индукционная КАИ-4М с встроенным приемником 1 3 Датчик акустический ДА-4 с встроенным усилителем 1 4 Рамка накладная РН-4 1 5 Наушники 1 6 Батарейки тип АА 4 7 Руководство по эксплуатации 1 -
