Трассировка и поиск повреждений индукционным методом

Успех 5Д — кабелеискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат

Код товара: 74956

    • Гарантия

      24 месяца

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-Б0005240

    Описание кабелеискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех 5Д:

    Успех 5Д — это трассопоисковый приемник с функцией сохранения GPS/ГЛОНАСС координат в виде моноблока с отображением на графическом цветном ЖК дисплее линии положения коммуникации, графиков и шкал изменения уровней входных сигналов, цифровых значений уровней сигнала, расстояния до оси коммуникации, величины протекающего по ней тока и других параметров с диапазоном температуры эксплуатации от -30 до +50°С.

    Назначение кабелеискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех 5Д:

    • обследование участка местности с целью поиска и трассировки коммуникаций;
    • определение глубины залегания коммуникаций;
    • определение мест пересечения и мест разветвления коммуникаций;
    • определение мест повреждения коммуникаций, в том числе, при помощи подключаемых к прибору внешних датчиков;
    • выбор кабеля из пучка при помощи подключаемых к прибору клещей индукционных или накладной рамки;
    • одновременное проведение трассировки и дефектоскопии.

    Рекомендуемые области применения кабелеискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех 5Д:

    • электросети;
    • телекоммуникация;
    • строительно-монтажные организации;
    • ЖКХ;
    • водоканалы;
    • теплосети;
    • нефтегазовая отрасль.

    Особенности приемника АП-019.5:

    • современный цифровой трассопоисковый приемник-моноблок;
    • цветной дисплей с автоматической и ручной регулировкой яркости;
    • встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
    • температура эксплуатации от -30 до +50°С;
    • широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц;
    • широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
    • возможность выбора активных рабочих частот и режимов работы;
    • функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора;
    • автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
    • встроенный динамик с регулировкой уровня громкости;
    • настраиваемый режим «Сон» для экономии заряда батарей;
    • дополнительные функции при подключении внешних датчиков;
    • меню на двух языках (русский и английский);
    • возможность подключения внешнего аккумулятора Power Bank.

    Режимы индикации приемника АП-019.5:

  • Технические характеристики кабелеискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех 5Д:

    Параметр Значение
    Частоты фильтров 50, 60, 100, 120, 512, 1024, 8192, 32768 Гц
    Диапазон частот «Широкая полоса» 0,05 …7,00 кГц;
    7,00 …14,00 кГц
    Диапазон частот «Две частоты» одновременный прием частот 1024 Гц и 2048 Гц
    Динамический диапазон входных сигналов 140 дБ
    Количество встроенных датчиков 5
    Максимальная чувствительность (33 кГц) 3 мкА на расстоянии 1 м
    Объем памяти модуля GPS не менее 200000 точек
    Подключаемые внешние датчики ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ
    Управление чувствительностью (усилением сигнала) Полуавтоматическое / ручное (по выбору);
    Автоматическое для режима «Трасса»
    Определение глубины залегания коммуникации 0,01....30,00 м
    Точность определения глубины залегания ±5 см при глубине до 1 м,
    ±5% при глубине свыше 1 м
    Измерение «сигнального» тока в коммуникации 0,001....50,00 А
    Точность определения оси коммуникации ±5 см при глубине до 1 м,
    ±5% от глубины залегания при глубине свыше 1 м
    Работа с импульсными сигналами при работе с генераторами ТЕХНО-АС
    Визуальная индикация цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости
    Звуковая индикация синтезированный звук с ЧМ;
    звуковая индикация нажатия кнопок
    Источник питания 4 Li-ion батареи 3,7 В, 3200 мАч;
    внешний аккумулятор (Power Bank)
    Режим «Сон» 0…23 час 59 мин
    Время непрерывной работы от одного комплекта Li-ion батарей не менее 8 часов при яркости экрана 100%
    Диапазон температур эксплуатации / хранения -30…+50 / -30…+60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,4 кг

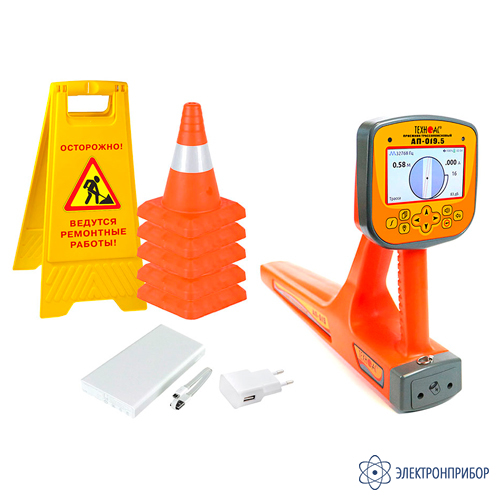

  • Комплект поставки Успех 5Д

    № Наименование Количество
    1 Трассопоисковый приемник АП-019.5 1
    2 Аккумуляторы 26500 4
    3 Зарядное устройство HD-8992A 1
    4 Кабель USB 2.0 AM-mini USB 1 м 1
    5 Диск CD c программой 1

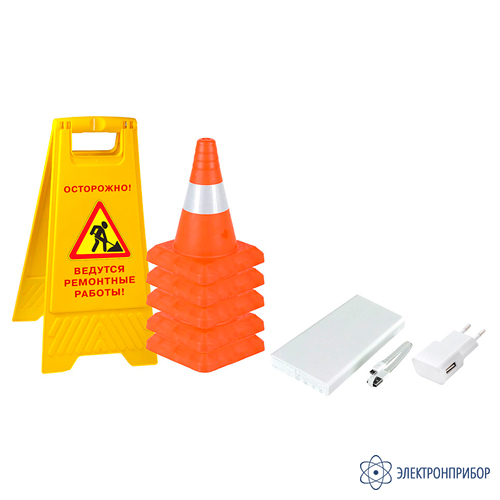

    6 Power Bank 1
    7 Сетевое зарядное устройство 5 В 2 А 1
    8 Конус дорожный, высота 30 см 5
    9 Аварийный знак "Люк открыт" или "Идут работы" 1
    10 Сумка для приемника (чехол 53212) 1
    11 Руководство по эксплуатации 1
    12 Паспорт 1
