ДОДК-117 датчик определитель дефектов коммуникаций
Код товара: 37853-
-
Производитель
-
Артикул
00-00000117
Назначение датчика определителя дефектов коммуникаций ДОДК-117:
ДОДК-117 при работе совместно с приемником предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. Датчик ДОДК-117 используется совместно с трассопоисковыми приемниками серии АП-019.х и АП-027.
Описание датчика определителя дефектов коммуникаций ДОДК-117:

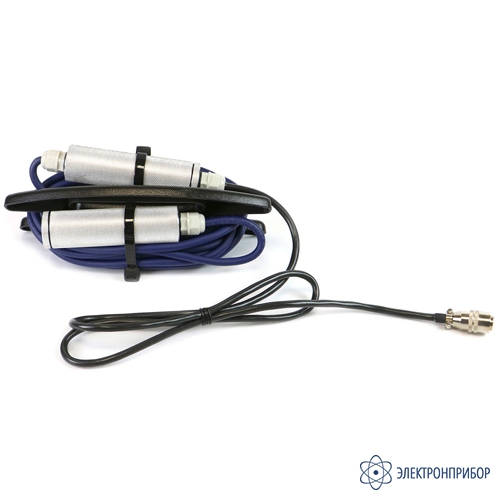

ДОДК-117 представляет собой два измерительных электрода, соединенные кабелем. Один из электродов снабжен кабелем для подключения к приемнику. Обследование производится двумя операторами. Первый оператор держит в одной руке приёмник, в другой руке - один из измерительных электродов, второй оператор держит в руке другой измерительный электрод. Электроды следует держать без перчаток, легко сжимая в руке, обеспечивая контакт электрода с кожей.
Как это работает?
Защитная оболочка кабелей и изоляция металлических трубопроводов предназначены для исключения контакта металла с землей. При повреждении такой защиты изолированный проводник вступает с землей в электрический контакт. При подключении трассировочного генератора к коммуникации и «земле» переменный электрический ток в месте повреждения "стекает" на землю и возвращается к генератору различными путями, создавая на поверхности земли шаговое напряжение. Поиск дефектов коммуникаций может осуществляться на всех поддерживаемых приемником частотах, как в активном, так и в пассивном режимах.

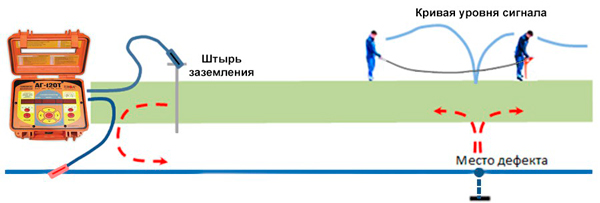

Рис.1. Работа датчика определителя дефектов коммуникаций ДОДК-117
При работе с ДОДК-117 оценка разности потенциалов производится без контакта с грунтом. В процессе обследования операторы держат в руках электроды и перемещаются по трассе на расстоянии друг от друга, определяемом длиной кабеля между электродами. При нахождении одного из операторов над местом повреждения изоляции разность потенциалов будет иметь максимальное значение, и оно будет тем выше, чем больше повреждение.
Методика поиска дефектов изоляции с использованием датчика определителя дефектов коммуникаций ДОДК-117:
Метод «МАХ»
При поиске места повреждения изоляции методом «МАХ» один оператор располагается непосредственно над осью трассой, а второй – на максимальном расстоянии от трассы, в направлении перпендикулярном ее оси.
Электроды ДОДК транспортируются двумя операторами, находящимися друг от друга на расстоянии длины соединительного кабеля. При этом электроды следует держать без перчаток, легко сжимая в руке, обеспечивая контакт электрода с кожей.
Измерения можно проводить непрерывно на ходу (не останавливаясь на время измерения). Сигнал плавно нарастает при приближении к месту повреждения и достигает максимума, когда один из операторов находится над местом повреждения, и далее плавно уменьшается (рис. 2).

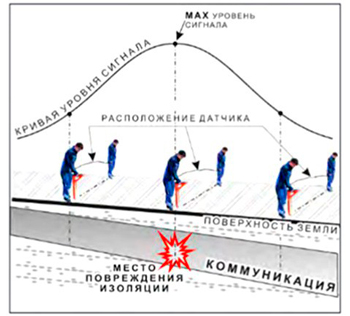

Рис.2. Метод «МАХ»
Метод «МАХ» позволяет надежно определить наличие повреждения, однако обладает невысокой точностью локализации места. Причина состоит в том, что кривая изменения уровня сигнала имеет плавный максимум.
Метод «MIN»
В этом случае оба оператора располагаются непосредственно над трассой, вдоль ее оси, на расстоянии друг от друга определяемом длиной кабеля ДОДК.
При приближении к месту повреждения сначала с датчика плавно возрастает, достигает максимального значения при положении первого оператора над местом повреждения, далее резко убывает до какого-то минимального значения при примерно симметричном расположении операторов относительно места повреждения, затем по мере удаления от места повреждения он снова резко возрастает и далее плавно убывает. Место повреждения будет находиться посередине между операторами, в тот момент, когда сигнал достиг минимального значения (рис. 3).

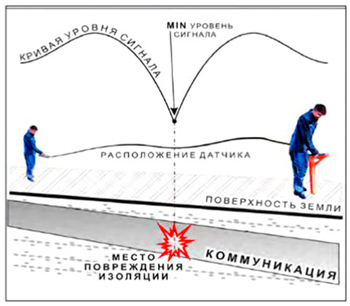

Рис.3. Метод «MIN»
Датчик ДОДК предназначен для контроля качества изоляции защитных покрытий газо- и нефтепроводов и поиска повреждения силовых кабельных линий по методу разности потенциалов. ДОДК по сравнению с датчиком ДКИ обеспечивает более «быстрый», но менее точный метод поиска повреждений, что особенно важно для протяженных коммуникаций. Для работы с ДОДК требуется два оператора.
-
-
Технические характеристики датчика определителя дефектов коммуникаций ДОДК-117:
Параметр Значения Минимальная диагностируемая площадь повреждения изоляции на эксплуатирующихся газопроводах, кв. мм 15 Точность определения обрыва кабеля, м 0,25 Входное сопротивление датчика, МОм 2,4 Питание предварительного усилителя внешнее от приемника Коэффициент усиления предварительного усилителя, дб 40 -
Комплект поставки ДОДК-117
№ Наименование Количество 1. Датчик определитель дефектов коммуникаций ДОДК-100 1 -
Совместимость с ДОДК-117
-
Успех АГ-309.20К трассоискатель с функцией сохранения координат GPS/Глонасс
Снят с производства
Подобрать аналог
-
Успех АГ-309.20ЦК трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат
Снят с производства
Подобрать аналог
