Трассировка и поиск повреждений индукционным методом

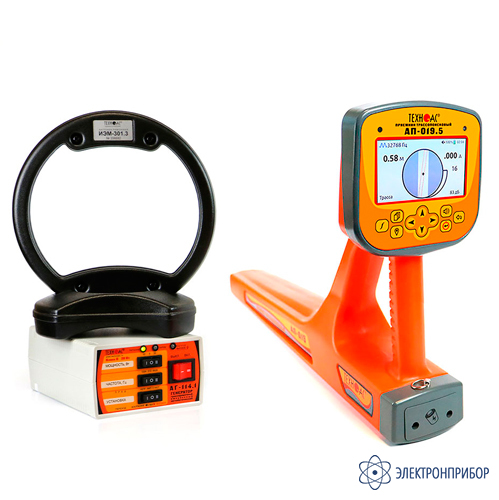

Успех АГ-309.20ЦК — трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат
Код товара: 74975-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0005247
Описание трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.20ЦК:
Трассоискатель с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.20ЦК предназначен для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии, а также компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.20ЦК:
- определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м;
- трассировка коммуникаций с использованием генератора на расстояние до 3 км;
- поиск электрических кабелей под напряжением;
- поиск мест пересечения трубопровода и кабеля;
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ;
- трассировка коммуникаций с сохранением координат и параметров точек.
Рекомендуемые области применения трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.20ЦК:
- электросети;
- телекоммуникация;
- строительно-монтажные организации;
- ЖКХ;
- водоканалы;
- теплосети;
- нефтегазовая отрасль;
- геодезия.
Особенности приемника АП-019.5:
- современный цифровой трассопоисковый приемник-моноблок;
- цветной дисплей с автоматической и ручной регулировкой яркости;
- встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
- температура эксплуатации от -30 до +50°С;
- широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50...7000 Гц и широкая полоса 7...14 кГц;
- широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048»
- возможность выбора активных рабочих частот и режимов работы;
- функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора;
- автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- встроенный динамик с регулировкой уровня громкости;
- настраиваемый режим «Сон» для экономии заряда батарей;
- дополнительные функции при подключении внешних датчиков;
- меню на двух языках (русский и английский);
- возможность подключения внешнего аккумулятора Power Bank.

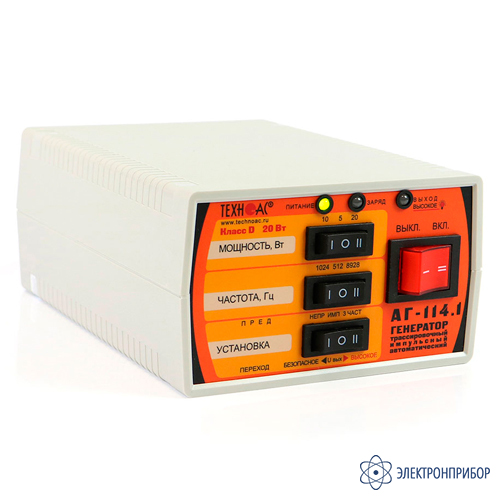

Особенности генератора АГ-114.1:
- прост в эксплуатации и не требует высокой квалификации персонала;
- автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
- возможность выбора мощности в зависимости от решаемых задач;
- автоматическое повторное согласование при изменении мощности;
- длительное время непрерывной работы от собственного аккумулятора;
- небольшие габариты и вес.
Режимы индикации приемника АП-019.5:
-
-
Технические характеристики трассоискателя с цветным экраном и функцией сохранения GPS/ГЛОНАСС координат Успех АГ-309.20ЦК:
Параметр Значение Трассопоисковый приемник АП-019.5 Частоты фильтров 50, 60, 100, 120, 512, 1024, 8192, 32768 Гц Диапазон частот «Широкая полоса» 0,05 …7,00 кГц;
7,00 …14,00 кГцДиапазон частот «Две частоты» одновременный прием частот 1024 Гц и 2048 Гц Динамический диапазон входных сигналов 140 дБ Количество встроенных датчиков 5 Максимальная чувствительность (33 кГц) 3 мкА на расстоянии 1 м Объем памяти модуля GPS не менее 200000 точек Подключаемые внешние датчики ДКИ-117, ДОДК-117, МЭД-127, NR-117M, КИ-105/ХХ, КИ-110/ХХ Управление чувствительностью (усилением сигнала) Полуавтоматическое / ручное (по выбору);
Автоматическое для режима «Трасса»Определение глубины залегания коммуникации 0,01....30,00 м Точность определения глубины залегания ±5 см при глубине до 1 м,
±5% при глубине свыше 1 мИзмерение «сигнального» тока в коммуникации 0,001....50,00 А Точность определения оси коммуникации ±5 см при глубине до 1 м,
±5% от глубины залегания при глубине свыше 1 мРабота с импульсными сигналами при работе с генераторами ТЕХНО-АС Визуальная индикация цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости Звуковая индикация синтезированный звук с ЧМ;
звуковая индикация нажатия кнопокИсточник питания 4 Li-ion батареи 3,7 В, 3200 мАч;
внешний аккумулятор (Power Bank)Режим «Сон» 0…23 час 59 мин Время непрерывной работы от одного комплекта Li-ion батарей не менее 8 часов при яркости экрана 100% Диапазон температур эксплуатации / хранения -30…+50 / -30…+60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,4 кг Генератор АГ-114.1 Частоты генерируемого сигнала, Гц Частота 1 512 ± 0,25 Частота 2 1024 ± 0,5 Частота 3 8928 ± 4 Режимы генерации Режим 1 непрерывный Режим 2 импульсные посылки Режим 3 импульсный трехчастотный Длительность импульса, мс Режим 2, 3 100 Частота следования импульсов, Гц Режим 2 1 Режим 3 2 Мощность, отдаваемая генератором в нагрузку, Вт Мощность 1 («5Вт») 5±1,25 Мощность 2 («10Вт») 10±2,5 Мощность 3 («20Вт») 20±5 Допустимое сопротивление нагрузки, Ом любое Диапазон сопротивлений согласованной нагрузки, Ом Мощность 1 («5Вт») 0,3 … 1000 Мощность 2 («10Вт») 0,3 … 500 Мощность 3 («20Вт») 0,3 … 250 Напряжение на выходе, В Ограниченное по умолчанию 36 Максимальное 72 Согласование с нагрузкой автоматическое, 20-ти ступенчатое Время согласования максимальное,не более, с 12 Допустимое внешнее напряжение питания, В 11...15 Источники питания Встроенный аккумулятор:
- напряжение, В
- емкость, Ач
12
2,2Сетевой блок 15 В / 4,4 А max Время зарядки штатного аккумулятора не более, ч 5 Габаритные размеры генератора, не более, мм 190х140х80 Вес генератора в чехле, не более, кг 2,5 Индукционная антенна ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный -
Комплект поставки Успех АГ-309.20ЦК
№ Наименование Количество 1 Трассопоисковый приемник АП-019.5 1 2 Генератор АГ-114.1 1 3 Индукционная антенна ИЭМ-301.3 1 4 Источник питания AG114M.02.020 1 5 Кабель VENTION mini USB-USB 1,5 м AG114M.02.020 1 6 Блок питания CD122 1 7 Кабель для заземления АГ105.02.020 1 8 Кабель для подключения внешнего аккумулятора АГ120.02.020 1 9 Кабель выходной АГ120.02.050 1 10 Штырь заземления АГ110.02.004 2 11 Контакт магнитный АГ120.02.090 2 12 Чехол для приемника (чехол 53212) 1 13 Чехол для генератора (чехол 53181) 1 14 Чехол для индукционной антенны ИЭМ-301 1 15 Сумка для комплекта (чехол 53222) 1 16 Руководство по эксплуатации 2 17 Паспорт 1 -
