SuperCAT4+, Super CAT 4+

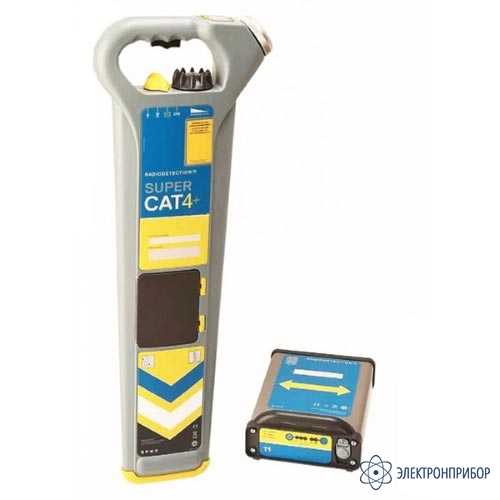

SuperCAT4+ с генератором Т1 и сумкой — трассоискатель
Код товара: 54391-
-
Гарантия
2 года
-
Производитель
Назначение трассоискателя SuperCAT4+ с генератором Т1 и сумкой:
Трассоискатель SuperCAT4+ работает на частоте 50-60 Гц, используется для обнаружения инженерных сетей, использующих активные частоты. Определяют места расположения коммуникаций на глубине до 3 метров под землёй.
Трассоискатель SuperCAT4+ - прибор предназначен для поиска и локализации газопроводов, нефтепроводов, электрокабелей, кабелей связи, оптоволоконных кабелей, водопроводов, канализации и определения глубины их залегания. до 3 метров с погрешностью ±5% от значения глубины. Точность локализации ±10% от значения глубины.
Описание трассоискателя SuperCAT4+ с генератором Т1 и сумкой:
Локатор SuperCAT4+ в комплекте с генератором T1 разработан с использованием новейших технологий и учетом требований компаний, занимающихся прокладкой и эксплуатацией инженерных сетей. Благодаря этому SuperCAT4+ по многим параметрам превосходит известные локаторы. Новая система SuperCAT4+ обеспечивает более высокую точность и скорость локации подземных инженерных коммуникаций: газопроводов, силовых и коммуникационных металлических кабелей, оптоволоконных кабелей, водопроводов, канализационных трубопроводов и пр.
Локатор SuperCAT4+ измеряет глубину и уровень принимаемого сигнала автоматически и выдает результаты измерения на ЖК экран дисплея. Для измерения глубины не требуется выполнять никаких действий, при нахождении в зоне излучения сигнала от коммуникации на экране локатора высвечивается значение расстояния от антенны до коммуникации. Локатор оснащен регулятором чувствительности.
В локаторе SuperCAT4+ используются всего лишь две, а в генераторе четыре батареи типа D, что снижает общие эксплуатационные расходы. Уровень зарядки батарей питания отображается на ЖК дисплее. Работает эффективно в местах большого скопления подземных коммуникаций и в зонах влияния воздушных кабельных линий. Лампа подсветки –позволяет длительно использовать SuperCAT4+ в ночное время. «Реальный звук» – это звук, указывающий на наличие кабеля или трубы, который слышит оператор. Даже при небольшом опыте эта очень важная функция позволяет оператору отличить полезный сигнал от фонового шума.
Разработчики SuperCAT4+ пришли к заключению, что локация с использованием даже 2-х активных частот предоставляет ограниченные возможности. Поэтому в локаторе SuperCAT4+ используется 3 активные частоты, обеспечивающие эффективное решение широкого спектра задач локации инженерных коммуникаций при увеличении избирательности поиска. В тех случаях, когда уровень сигнала достаточен автоматически осуществляется измерение глубины залегания инженерных коммуникаций.
Одновременное использование звукового сигнала громкоговорителя и электронного индикатора уровня сигнала позволяет предельно точно и максимально быстро определять местоположение подземных коммуникаций
Особенности трассоискателя SuperCAT4+ с генератором Т1 и сумкой:
- Недорогой, простой в работе, точный трассоискатель;
- Детектирует кабели малого диаметра;
- Расширенное число частот для активной локации (с генератором) 8 кГц, 33 кГц, 640 кГц.
-
-
Технические характеристики трассоискателя SuperCAT4+ с генератором Т1 и сумкой:
Параметр Значение Типы подземных коммуникаций Все (для трассировки п/э труб необходимы дополнительные аксессуары) Максимальная глубина 3 м (может обнаруживать коммуникации и на большей глубине, но с меньшей точностью) Точность измерения глубины Режим Line (линия) - 5%, от 0,1 м до 3 м, режим Sonde (зонд-генератор) - 5%, от 0,1 м до 7 м Частоты локатора Power (50 Гц –1.5 кГц);
Radio (15 кГц – 30 кГц);
T1 (8 кГц, 33 кГц, 640 Гц)Частоты генератора 8 кГц, 33 кГц, 640 кГц Генератор / мощность T1 / 1 Вт Функция "Компас" (отображение направления коммуникации) Нет Отображение глубины коммуникации в активном режиме (с генератором) Есть Отображение глубины коммуникации в пассивном режиме (без генератора) Нет Встроенный GPS-приемник Нет Запись данных эксплуатации Нет Безконтактное наведение сигнала генератора Есть Функция "StrikeAlert" - обнаружение силовых кабелей на малой глубине Есть Фильтрация нежелательных сигналов Есть Поиск повреждений Нет Функция поиска маркеров Нет Дистанционное управление генератором "iLoc" Нет Возможность подключения наушников Выносной динамик Режимы локации Power, Radio, + Т1 Защита от динамических перегрузок Есть ЖК дисплей Монохромный с подсветкой Управление Селекторный переключатель, регулятор чувствительности и фиксатор включен / выключен Питание генератора от 12В (от "прикуривателя") Нет Аккумуляторы повышенной емкости локатор / генератор Нет Ударопрочность Выдерживает падение на бетонное покрытие с высоты 1 м Интерфейс Mini USB Источник питания локатора 2 батареи LR20 Источник питания генератора 4 батареи LR20 Время работы До 40 часов Пыле- и влагозащищённость IP54 Рабочая температура От -20 °C до +50 °C Температура хранения От -20 °C до +70 °C Вес генератора 1,8 кг Вес локатора 2,2 кг -
Комплект поставки SuperCAT4+ с генератором Т1 и сумкой
№ Наименование Количество 1 Локатор SuperCAT4+ 1 2 Генератор Т1 1 3 Штырь заземления 1 4 Катушка с проводом для заземления 1 5 Комплект проводов для прямого подключения генератора зажимами типа "крокодил" 1 6 Сумка для переноски 1 7 Руководство по эксплуатации 1 -
Файлы для SuperCAT4+ с генератором Т1 и сумкой
