Трассировка и поиск повреждений индукционным методом

ПКИ-2500М — поисковый индукционный комплект

Код товара: 83147

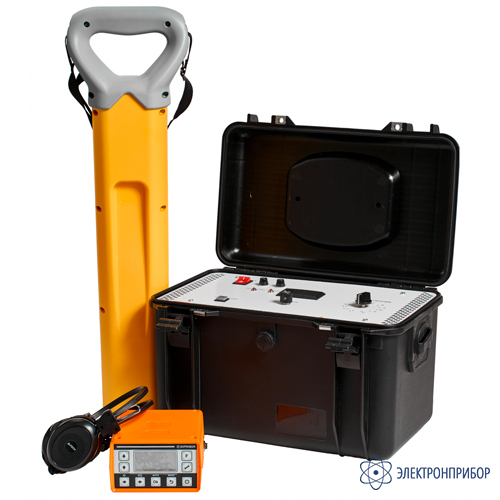

  • Поисковый индукционный комплект ПКИ-2500М Поисковый индукционный комплект ПКИ-2500М

    • Гарантия

      1 год

    Назначение поискового индукционного комплекта ПКИ-2500М:

    Комплект ПКИ-2500М предназначен для трассировки (определение трассы и глубины прокладки кабельных линий и других подземных коммуникаций), поиска повреждений кабельных линий индукционным методом и выбора кабеля из пучка в труднодоступных местах.

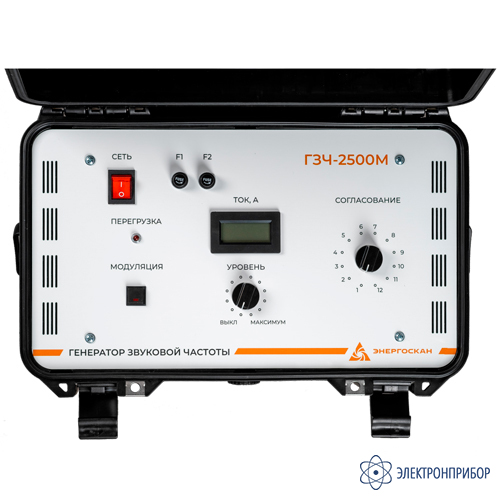

    Поисковый индукционный комплект состоит из генератора звуковой частоты ГЗЧ-2500М и индукционного поискового приемника М-310.

    Преимущества поискового индукционного комплекта ПКИ-2500М:

    • Высокая мощность генератора – 2500 ВA, при напряжении до 300 В и токе до 50 А.
    • Режим непрерывной генерации на стабилизированной частоте 1024 Гц и режим частотной модуляции 1024 Гц / 2048 Гц.
    • Широкий диапазон согласования нагрузки позволяет увеличить потенциал поиска различных по сопротивлению повреждений.
    • Защита от перегрузки с индикацией выходного тока.
    • Непрерывное автоматическое измерение глубины залегания и тока.
    • Портативное исполнение генератора в ударопрочном кейсе, а вес всего комплекта не более 14 кг.

    Описание поискового индукционного комплекта ПКИ-2500М:

    Главной особенностью данного генератора звуковой частоты является высокая мощность, в сочетании с возможностью выдачи напряжения до 300 В и тока до 50 А. Эффективность применения генератора звуковой частоты в различных режимах во многом определяется силой выходного тока. Пропускание по кабелю больших токов помогает при трассировке кабеля или поиске подземных коммуникаций, даже в случае их глубокой прокладки. Также высокий ток и мощность генератора облегчают процесс поиска мест повреждения кабельных линий, особенно в случае недостаточного прожига места повреждения. Таким образом ток до 50 А дает возможность дожечь место повреждения с высоким переходным сопротивлением.

    Поисковый приемник также обладает рядом преимуществ, такими как:

    • низкотемпературный высококонтрастный дисплей;
    • легкость в управлении;
    • малый вес.

    Приемник осуществляет непрерывное измерение глубины залегания коммуникации и силы протекающего тока. Также приемник позволяет работать не только на рабочих частотах, но и в диапазоне частот 200-3500 Гц. Портативность и легкость комплекта ПКИ-2500М в сочетании с большой мощностью генератора ГЗЧ-2500М делает его идеальным решением для применения на объектах любой удаленности и сложности.

  • Технические характеристики поискового индукционного комплекта ПКИ-2500М:

    Параметр Значение
    Характеристики генератора звуковой частоты
    Выходная мощность в согласованном режиме, ВА  не менее 2500
    Максимальное выходное напряжение холостого хода, В 300
    Максимальный выходной ток, А 50
    Частота генерации, Гц 1024 / 2048
    Частота модуляции, Гц 1,5 - 3
    Количество ступеней согласования с нагрузкой, шт. 12
    Диапазон сопротивления нагрузки, Ом 0,5...150
    Согласование с сопротивлением нагрузки ручное
    Напряжение питающей сети однофазного переменного тока, В 220 ± 22
    Экран индикатор выходного тока
    Защита - защита от превышения нагрузки
    - защита от перегрева
    - гальваническая разводка сигнальной цепи
    Класс защиты IP 54 (с закрытой крышкой)
    Частота питающей сети, Гц 50 ± 2
    Потребляемая мощность, Вт не более 3000
    Габаритные размеры, мм 430 х 340 х 275
    Масса, кг не более 12
    Характеристики приемника
    Активные частоты, Гц      1024; 2048; 6562,5; 26250
    Частоты, задаваемые пользователем, Гц 200 - 35000
    Максимально определяемая глубина залегания трассы, м 6
    Точность определения глубины, см 1 ± 5% + 10
    Точность отыскания, см 10
    Время непрерывной работы без подогрева, ч не менее 20
    Потребляемая мощность, без подогрева, Вт не более 1,2
    Электропитание: встроенные аккумуляторы LiFePo 4 штуки тип «18650»
    Время зарядки аккумуляторов, ч не более 4
    Габаритные размеры прибора (без сумки), мм 135 х 80 х 150
    Масса прибора (включая аккумуляторную батарею), кг 0,65
    Габаритные размеры антенны, мм 780 х 230 х 40
    Масса антенны, кг 0,65

  • Комплект поставки ПКИ-2500М

    № Наименование Количество
    1 Генератор ГЗЧ-2500 в кейсе, с сумкой для кабелей! 1
    2 Испытательный кабель, длина 5 м 2
    3 Кабели питания и заземления 1
    4 Приемник М310 с сумкой 1
    5 Сетевой адаптер 1
    6 Индуктивный отборник 1
    7 Емкостный отборник 1
    8 Приемная антенна в чехле 1
    9 Контактный штырь в чехле, с проводом для подключения 1
    10 Документация (паспорт, руководство по эксплуатации) 1
