Успех АГ-428.50Н — трассоискатель
Код товара: 72405-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0001923
Сертификаты
Описание трассоискателя Успех АГ-428.50Н:
Трассопоисковый комплект Успех АГ-428.50Н предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

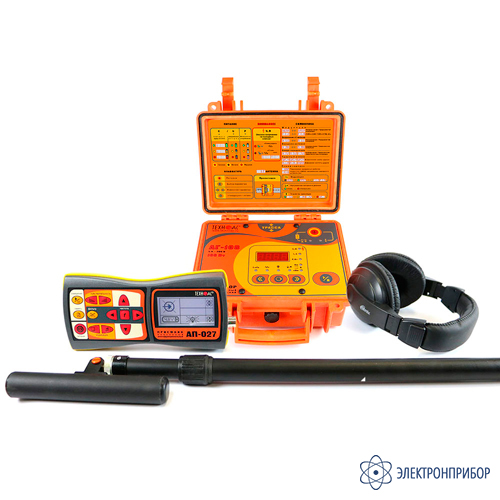

В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора. Функция течеискателя / дефектоискателя (с помощью дополнительно приобретаемого акустического датчика).
Комплект оснащен новейшим компактным автономным генератором АГ-108 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Назначение трассоискателя Успех АГ-428.50Н:
- определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
- трассировка коммуникаций с использованием генератора на расстояние до 10 км;
- поиск электрических кабелей под напряжением;
- поиск мест пересечения трубопровода и кабеля;
- определение мест повреждения кабельных линий;
- обследование участков местности перед проведением земляных работ.
Особенности приемника АП-027М:
- цифровой трассопоисковый приемник;
- большой ЖК дисплей с переключаемыми режимами работы и индикации;
- отображение частотного спектра входного сигнала;
- вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
- приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
- при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
- при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
- класс защиты корпуса от внешних воздействий IP54.

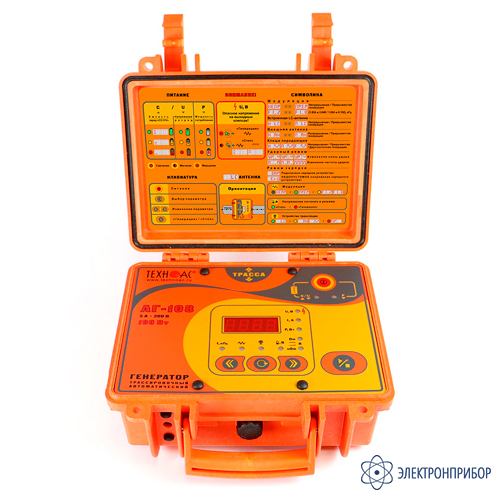

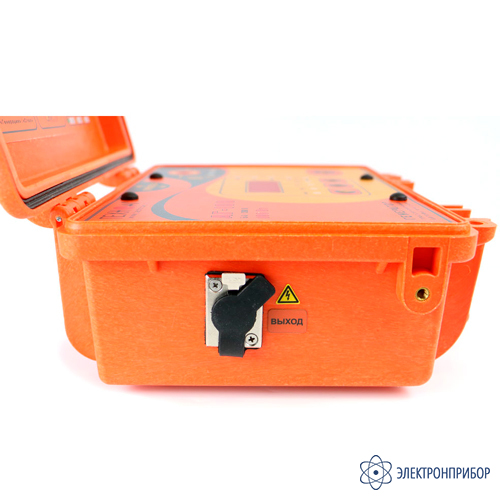

Особенности генератора АГ-108:
- встроенный заряжаемый аккумулятор;
- максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы;
- максимальное выходное напряжение до 200 В;

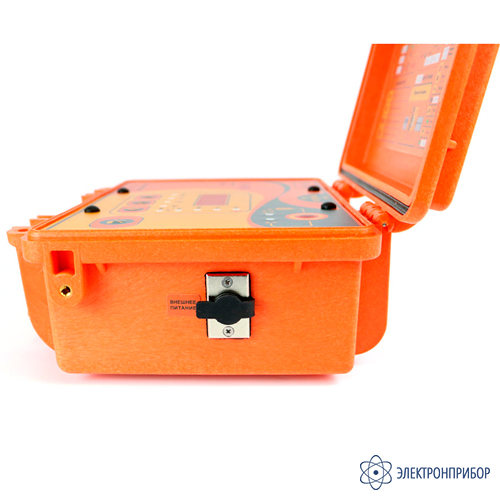

- возможность работы от внешнего аккумулятора или от сети ~220 В;
- реализовано несколько видов защиты от недопустимых факторов;
- встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом;

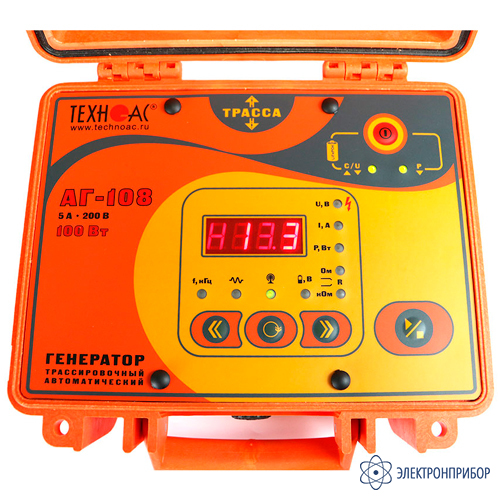

- встроенный «мультиметр» отображает по выбору оператора — напряжение, ток, сопротивление, мощность на выходе или напряжение питания;
- ударный режим — генерация импульсов управления ударным механизмом;
- встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию;
- ручное уменьшение/увеличение мощности после автосогласования;
- небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-428.50Н
- электросети;
- телекоммуникация;
- строительно-монтажные организации;
- ЖКХ;
- водоканалы;
- теплосети;
- нефтегазовая отрасль;
- геодезия.
-
-
Технические характеристики трассоискателя Успех АГ-428.50Н:
Характеристики трассопоискового приемника АП-027М Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал Головные телефоны -синтезированный звук ЧМ - Встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220 х 102 х 42 мм Масса электронного блока, не более 0,46 кг Параметр Значение Характеристики трассировочного генератора АГ-108 Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% Нагрузка «кабель выходной» или «клещи» 512 / 1024 / 8192 / 32768 «Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH» Режимы работы «Антенные» режимы встроенная передающая антенна «LC» внешняя передающая антенна «АН» Режимы «модуляции» (сигналы специальной формы) прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);
длительность посылки 0,1 сек.;
частота следования посылок 1 Гцдвухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц);
соотношение амплитуд 2/1 (соответственно)двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц);
соотношение амплитуд 4/1 (соответственно)«Ударный» режим «УР» - генерация импульсов управления ударным механизмом;
три разновидности силы удара: «слабый», «средний», «сильный»;
частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./минВыходной ток, А Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» 3 – при частоте 32768 Гц Заданный «по умолчанию» для автоматического согласова- ния с внешней нагрузкой при контактном подключении, ≥ 0,1 – всегда при включении питания Максимальное выходное напряжение, В В зависимости от «модуляции», ≥ 150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» 200 – в других режимах Максимальная выходная мощность, Вт Ограниченная программой, ≥ 50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом Источники питания Рабочий диапазон питающих напряжений, В минимально допустимое напряжение 10 максимально допустимое напряжение 15 Автономный аккумулятор «12,8 В / 8 Ач» 8 элементов LiFePO4 26700 Устройство зарядное заряжает до напряжения 14,6 В током до 10 А;
обеспечивает генерацию одновременно с зарядкойВнешние источники питания (не входят в комплект поставки) напряжение 10...15 В, мощность ≥ 140 Вт;
например, аккумуляторы автомобильные «12 В»Время работы («жизненный цикл») 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;
8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР»при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено Функциональные особенности Автоматическое энергосбережение в процессе генерации автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания» Автоматические выключения прибора при напряжении питания < 8 В при напряжении питания > 15,7 В при коротком замыкании выхода в процессе автосогласования через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) Согласование с нагрузкой втоматическое – до достижения тока в нагрузке:
- ≥ 0,1 А – всегда «по умолчанию»;
- «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»);
- «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерации.
или до достижения предела энергопотребления определяемого программойручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА) после автоматического согласования Варианты подключения к исследуемой коммуникации контактное подключение с возвратом тока через землю бесконтактное подключение с применением встроенной передающей антенны «LC» бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) Электромагнитная совместимость Классификация по ГОСТ Р 51318.22-2006 класс А Конструктивные параметры Выходной усилитель мощности модифицированный CLASS D, КПД до 85% Светодиодные индикаторы отдельные светодиоды, обозначающие параметры и режимы цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) Габаритные размеры электронного блока (кейса), не более, мм 250х220х120 Вес электронного блока, не более, кг 3,8 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации, °С -30…+60 Степень защиты корпуса IP65 Характеристики электромагнитного датчика EMD-257 Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) -
Комплект поставки Успех АГ-428.50Н
№ Наименование Количество 1 Трассопоисковый приемник АП-027М 1 2 Генератор трассировочный АГ-108 1 3 Устройство зарядное АГ107.02.010 1 4 Головные телефоны 1 5 Датчик электромагнитный EMD-257 1 6 Кабель выходной АГ120.02.050 1 7 Кабель для подключения внешнего аккумулятора АГ120.02.020 1 8 Кабель для заземления АГ105.02.020 1 9 Держатель для приемника АП-027.00.010 1 10 Контакт магнитный АГ120.02.090 2 11 Штырь заземления АГ110.02.004 2 12 Крестовая отвертка 1 13 Батарейки типа АА 4 14 Сумка для комплекта (чехол 53222) 1 15 Сумка для электромагнитного датчика EMD-257 (чехол 53186) 1 16 Кабель для подключения внешнего аккумулятора AP027.02.030 1 17 Руководство по эксплуатации 3 18 Паспорт 1 -
