CST15 c GPS-модулем, CST 15 c GPS-модулем
Трассировка и поиск повреждений индукционным методом
CST-15 c GPS-модулем — трассопоисковый комплект
Код товара: 82766-
-
Гарантия
1 год
Назначение трассопоискового комплекта CST-15 c GPS-модулем:
СST-15 c GPS-модулем – комплект для определения трасс пролегания кабелей, труб и прочих подземных инженерных коммуникаций. Индукционным методом определяет места повреждений самой изоляции и изоляционных оболочек кабелей и трубопроводов.
Описание трассопоискового комплекта CST-15 c GPS-модулем:

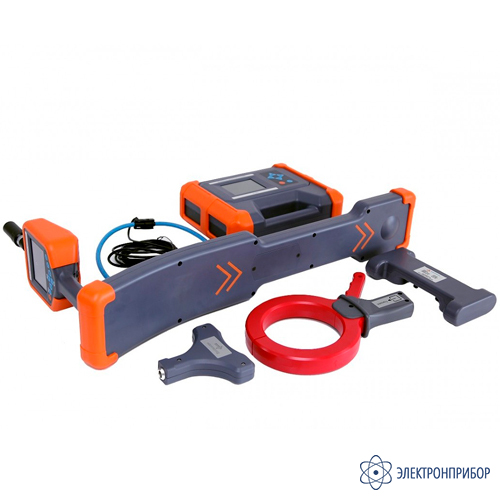

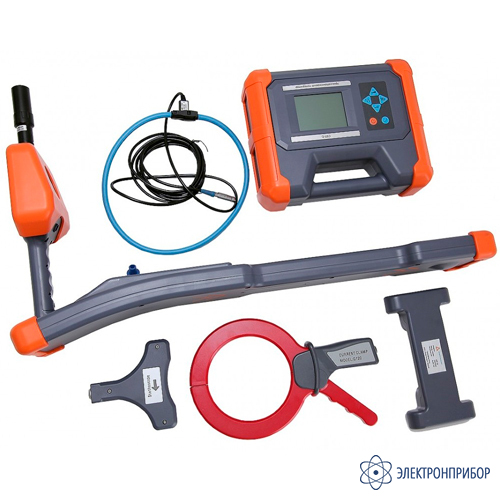

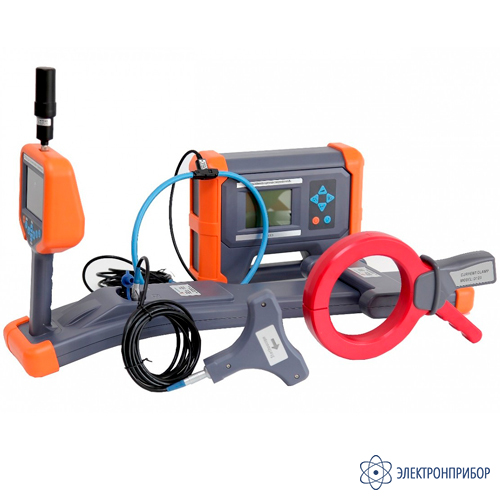

Комплект включает в себя локатор СST-L с GPS-модулем, генератор СST-G, клещи для подачи сигнала в кабель под напряжением и гибкий датчик для выбора кабеля из пучка. Дополнительно к комплекту может поставляться ряд опций, которые расширяют его функционал.
Особенности трассопоискового комплекта CST-15 c GPS-модулем:
- помехоустойчивость благодаря высокочувствительной 2 Гц ультра-узкой полосе пропускания;
- возможность отображения трассируемых кабелей на разметке компаса экрана приемника;
- измерение угла в градусах между приемником и трассируемым кабелем;
- измерение тока трассируемых кабелей в мА;
- отображение уровня сигнала в процентах на экране приемника;
- несколько режимов обнаружения: метод максимума (широкий пик), метод максимума (узкий пик), метод минимума;
- встроенная функция автоматического определения глубины залегания кабеля;
- возможность измерения глубины с учетом искажения электромагнитного поля (опция);
- возможность усреднения при измерении силы тока и глубины (600 измерений в минуту);
- измерение глубины с применением косвенных методов (широкого пика 80% и узкого пика 70%, с использованием меток компаса, метода 45°);
- возможность выбора кабеля из пучка (опция);
- возможность выбора кабеля из пучка в труднодоступных местах (опция);
- возможность применения потенциального метода (опция);
- совмещенный режим отображения (до трех кабелей в реальном времени на экране компаса приемника с позиционированием, измерением частоты и глубины для каждого);
- функция трассировки с определением и записью координат кабеля во внутреннюю память с отслеживанием маршрута и определением расстояния (опция);
- спектральный режим отображения;
- встроенный динамик;
- автоматическое выключение при бездействии.

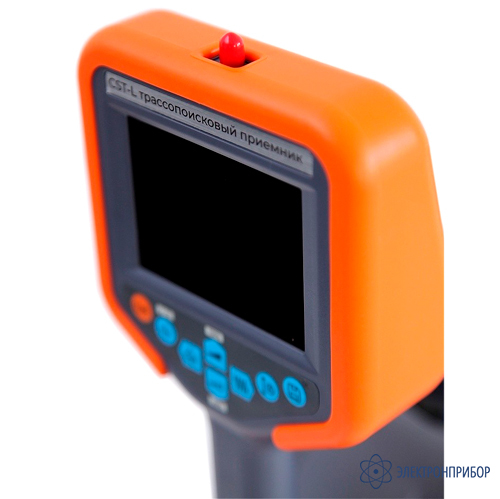

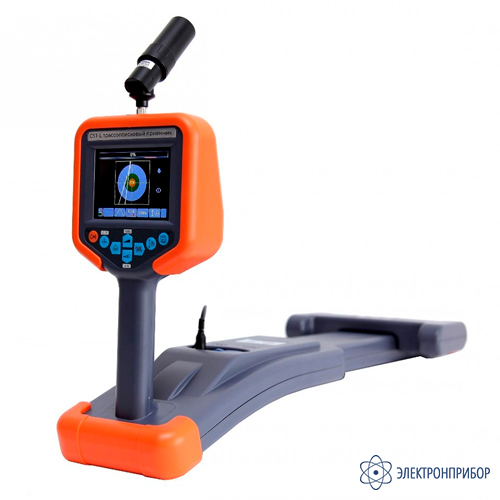

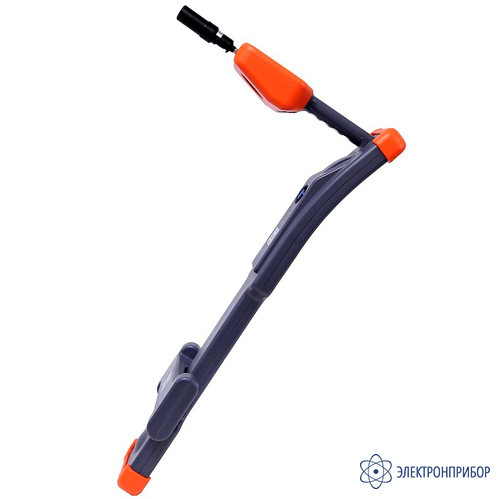

Функциональные возможности трассопоискового приемника CST-L:
- обнаружение подземных коммуникаций:
- кабельных линий, в том числе находящихся под напряжением;
- металлических и неметаллических труб;
- металлической арматуры;
- выбор кабеля из пучка;
- обнаружение места повреждения (изоляции кабеля, внешней оболочки кабеля и защитного покрытия трубопроводов).
Функциональные возможности и особенности генератора CST-G:
- различные способы подключения:
- контактное подключение (прямое);
- бесконтактное подключение с помощью встроенного индуктора;
- бесконтактное подключение с помощью разъемных индукционных клещей (опция);
- выходное напряжение до 1 кВ с частотой 1 Гц с помощью усилителя (опция);
- определение подключенных элементов (опциональных аксессуаров) к генератору с автоматическим отображением символов опций на экране;
- отображение выходного тока и напряжения на экране генератора;
- отображение уровня используемой выходной мощности;
- прорезиненные противоударные края;
- встроенная ручка для переноски;
- функциональные кнопки на лицевой панели для регулирования мощности и выбора частоты.
-
-
Технические характеристики трассопоискового комплекта CST-15 c GPS-модулем:
Параметр Значение Трассопоисковый приемник CST-L Активный диапазон частот 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц Пассивные частоты силовые – 50/60 Гц, катодная защита – 100 / 120 Гц, радио – 4-24 кГц, комбинированные (силовые и радио) Усиление измеряемого сигнала до 99 Дб Экран цветной ЖК, разрешение 320x240 точек, размер диагонали 95 мм Условия использования от -25 °C до +60 °C Батарейное питание Li-ion 7, 4 В, 3 Aч Зарядное напряжение DC 8,4 В, 2 А Напряжение питания AC 100-240 DС, 50 / 60 Гц Вес 2,0 кг IP 65 Габаритные размеры 680 х 120 х 277 мм Двухчастотный модуль позиционирования (опция) L1+L5, ошибка горизонтального позиоционирования - 3-5 м, погрешность измерения расстояния - 30 см Генератор CST-G Выходная частота 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц Мощность 15 Вт, 10 ступеней регулировки Экран LCD 320 x 240, отображение выбранной частоты и уровня выходного сигнала на экране Диапазон рабочих температур от -25 °C до +60 °C Согласование сопротивления автоматическое Защита перегрузки по току и напряжению автоматическое Батарейное питание Li-ion 7, 4 В, 6 Aч Зарядное напряжение DC 8,4 В, 2 А Напряжение питания AC 100-240 DС, 50 / 60 Гц Вес 2,3 кг IP 65 Габаритные размеры 280 х 220 х 90 мм -
Комплект поставки CST-15 c GPS-модулем

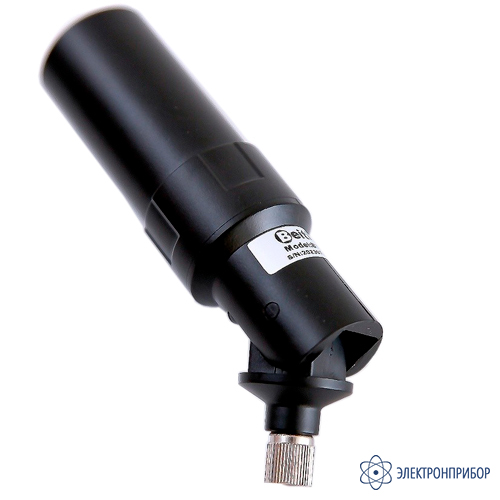

№ Наименование Количество 1 Приемник CST-L 1 2 GPS-модуль 1 3 Генератор CST-G 1 4 Заземляющие стержни 1 5 Удлинитель кабеля заземления 1 6 Зарядное устройство 1 7 Сумка для транспортировки 1 Дополнительная комплектация CST-15 c GPS-модулем:
(Поставляется за отдельную плату)
№ Наименование 1 А – рамка с внешним усилителем сигнала (1кВ) 2 Дополнительный датчик глубины 3 Гибкий разъёмный пояс Роговского («свой-чужой») 4 Накладной датчик - стетоскоп 5 Зонд (внешний датчик для неметаллических труб) 6 Пластиковый кейс
