ПОИСК-021, ПОИСК 021, ПОИСК021

Приборы контроля состояния изоляции и катодной защиты трубопроводов

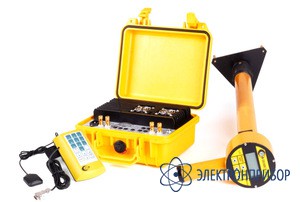

ПОИСК-021 — комплект приборов для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода

Код товара: 43773

    Описание комплекта приборов для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода ПОИСК-021:

    Комплект приборов «Поиск – 021» предназначен для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода. Принцип действия комплекта приборов основан на измерении отношения уровней магнитных полей, порождаемых двумя встречными токами от генераторов, включенных на краях обследуемого участка трубопровода (метод запатентован). В отличии от традиционных способов магнитных измерений, реализуемых, как в импортной, так и в отечественной аппаратуре, данный способ позволяет на порядок повысить точность измерений затухания токов на участках трубопроводов с хорошей изоляцией, на новых, и глубоко заложенных трубопроводах (свыше 10 м). Таким образом можно избежать ложной, заниженной оценки состояния изоляции трубопроводов. По величине затухания токов, с учетом диаметра трубопровода, определяется интегральная величина сопротивления изоляционного покрытия, отнесенная к квадратному метру поверхности трубопровода. По данной величине, на основании ВРД 39-1.10-026-2001, определяется состояние изоляционного покрытия. С высокой точностью локализуется место дефекта изоляции.

  • Технические характеристики комплекта приборов для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода ПОИСК-021:

    Параметр Значение
    Обнаружение трубопровода в радиусе 15 метров
    Быстрый поиск трубопровода с точностью ± 10 см для одной трубы
    ± 25 см в местах скопления труб
    Измерение глубины залегания трубопровода с точностью ±5% при глубине залегания до 5 метров
    Измерение действующих значений токов, протекающих по трубопроводу с частотами 10 Гц и 6,25 Гц с точностью ± 5%
    измерение степени затухания токов в трубопроводе с точностью 1%
    Память до 1900 результатов измерений в энергонезависимой памяти локатора
    Питание локатора осуществляется от 4-х последовательно соединенных электрохимических элементов питания типоразмера АА:
    - гальванических с номинальным напряжением 1,5В;
    - аккумуляторных с номинальным напряжением 1,2В;
    Морозоустойчивый корпус (стеклопластик) Есть
    Питание генератора от сети переменного тока или аккумулятора 12,6В емкостью 7Ач
    Температура окружающей среды от минус 20°С до + 50°С
    Относительная влажность 98%
    Вес приборов локатор – 2,3 кг
    генератор – 12 кг
    Габаритные размеры локатор – 920х180х230 мм
    генератор – 200х270х400 мм

  • Комплект поставки ПОИСК-021

    № Наименование Количество
    1 Локатор 2
    2 Генератор 2
    3 Пульт дистанционного управления 1
    4 Электронный дальномер «Трасса» 1
