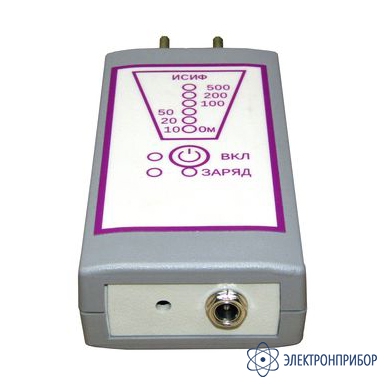

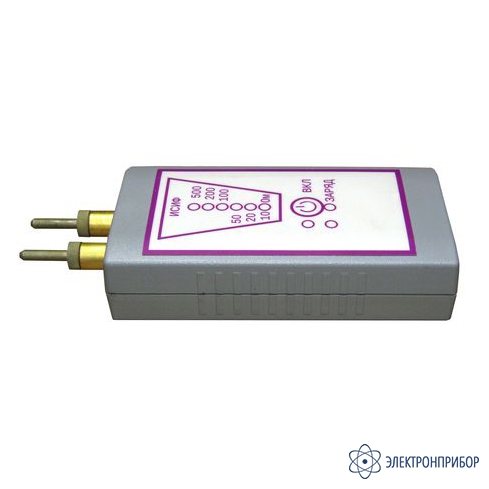

ИСИФ — индикатор сопротивления фланцевых соединений

Код товара: 54311
  • в наличии
    Индикатор сопротивления фланцевых соединений ИСИФ Индикатор сопротивления фланцевых соединений ИСИФ Индикатор сопротивления фланцевых соединений ИСИФ Индикатор сопротивления фланцевых соединений ИСИФ

    • Гарантия

      1 год

    • Артикул

      05334

    Назначение индикатора сопротивления фланцевых соединений ИСИФ:

    Индикатор сопротивления изолирующих фланцевых соединений ИСИФ является ручным автономным прибором для оперативного контроля сопротивления изолирующих соединений ИС металлических трубопроводов в условиях их эксплуатации. Индикатор дискретно определяет пороги омической составляющей сопротивления изоляции в диапазоне от 0 до 500 Ом. Прибор имеет световую и звуковую индикацию результатов измерения.

    Прибор оснащен контроллером, который автоматически выбирает диапазон частот для определения сопротивления, в котором проявляется наименьшее влияние сопротивления шунтирования утечек в изоляции трубопроводов на результаты измерения сопротивления изоляции в соединении. Включение и выключение прибора осуществляется вручную кнопкой или автоматически, при замыкание или размыкание входных электродов. Прибор автоматически выключается по истечении времени бездействия более 60 с. Прибор питается от встроенного литиевого аккумулятора и имеет встроенный контроллер уровня заряда со светодиодной индикацией.

    Область применения прибора ИСИФ: предприятия нефтегазовой отрасли и коммунальные хозяйства.

    Особенности индикатора сопротивления фланцевых соединений ИСИФ:

    • Автоматический выбор диапазона частот;
    • Световая и звуковая индикация результатов измерения;
    • Автоматическое отключение прибора при бездействии - 60 с;
    • Встроенный Li-Pol аккумулятор;
    • Корпус имеет защиту класса IP32 от механических воздействий и влаги.

  • Технические характеристики индикатора сопротивления фланцевых соединений ИСИФ:

    Параметр Значение
    Диапазоны индикации омической составляющей сопротивления изолирующего соединения (ИС), Ом 10, 20, 50, 100, 200, 500
    Диапазон частот определения омической составляющей сопротивления ИС, кГц 100 - 1000
    Измерительные цепи прибора рассчитаны на воздействие напряжения с амплитудой 200 В в теч. времени не более, с 60
    Питание прибора Встроенный Li-Pol аккумулятор 500 мA*ч
    Продолжительность непрерывной работы от одной зарядки нового встроенного аккумулятора при температуре воздуха плюс 20°С, ч, не менее 24
    Время полного цикла зарядки аккумуляторов встроенным автоматическим контроллером зарядки, ч, не более 4
    Габаритные размеры прибора, мм 130 х 60 х 30
    Общий вес прибора, кг, не более 0,2

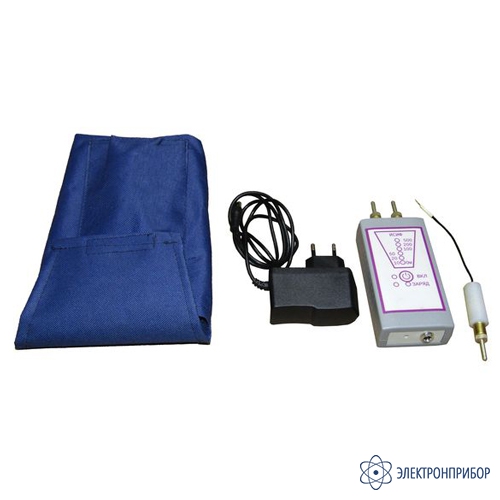

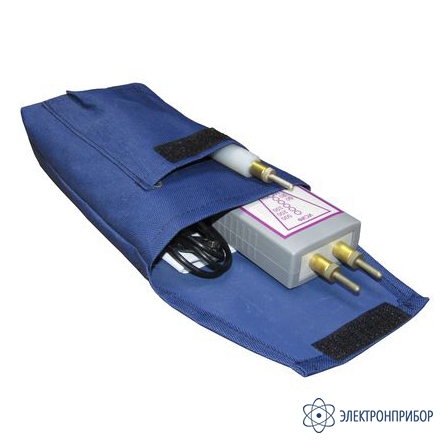

  • Комплект поставки ИСИФ

    № Наименование Количество
    1 Индикатор сопротивления изолирующих соединений ИСИФ 1
    2 Электрод штыревой М4 2
    3 Электрод штыревой на гибком проводнике с клеммой под винт М4 1
    4 Блок питания «Rexant» сетевой 220 V AC/5V DC, 5W, 1A, DC штекер 5.5x2.1 мм для зарядки аккумулятора  1
    5 Паспорт 1
    6 Руководство по эксплуатации 1
