Блуждающие токи — набор

Код товара: 43554
  • в наличии
    Сведения о характеристиках, комплекте поставки и внешнем виде могут отличаться от представленных на сайте. Актуальную информацию уточняйте у менеджеров при заказе.

    • Гарантия

      1 год

    • Госреестр СИ РФ

    • Артикул

      01874

    Описание набора Блуждающие токи:

    Наибольшее влияние на условия эксплуатации и срок службы подземных металлических сооружений оказывает коррозионная и биокоррозионная агрессивность окружающей среды, а также блуждающие постоянные и переменные токи от рельсового электрофицированного транспорта и переменные токи промышленной частоты. Как видно, воздействие блуждающих токов велико. Измерения величины блуждающих токов производятся специальными приборами. При этом выбирается время, на которое приходится максимальный трафик рельсового электротранспорта.

    Набор разработан в соответствии с ГОСТ 9.602-2005 , который устанавливает общие требования к объектам, являющимся источниками блуждающих токов, в том числе электрифицированному рельсовому транспорту, линиям передач постоянного тока по системе "провод-земля", промышленным предприятиям, потребляющим постоянный ток в технологических целях и методы определения опасного влияния блуждающего постоянного тока. Его положения уточняются для стальных магистральных трубопроводов в ГОСТ Р 51164-98. Для городских подземных трубопроводов действует инструкция РД 153-39.4-091-01.

    Набо Блуждающие токи соответствует ТУ 26.51.43-077-12719185-2021.

    Назначение набора Блуждающие токи:

    • определения наличия постоянных токов в земле при проектировании трубопроводов;
    • определения опасного влияния блуждающего постоянного тока;
    • определения опасного влияния переменного тока.

    Определение появления блуждающих постоянных токов по трассе проектируемого трубопровода при отсутствии проложенных подземных металлических сооружений следует проводить, измеряя наличие разности, разность потенциалов между двумя точками земли через каждые 1000 м по двум взаимно перпендикулярным направлениям при разносе измерительных электродов на 100 м.

    Опасное влияние блуждающего постоянного тока выявляют, определяя изменение потенциала трубопровода под действием блуждающего тока по отношению к стационарному потенциалу трубопровода. Измерения выполняются с шагом не более 200 м в городах и не более 500 м на линейных участках газопроводов при отсутствии отводов.

    Измерения проводят в контрольно-измерительных пунктах, колодцах, шурфах или с поверхности земли. Переносные медно-сульфатные электроды сравнения устанавливают на дне колодца или шурфа или на поверхности земли на минимально возможном расстоянии (в плане) от трубопровода.

    В грунтах высокой коррозионной агрессивности влияние блуждающих токов признается опасным при наличии за период измерений положительного смещения потенциала.

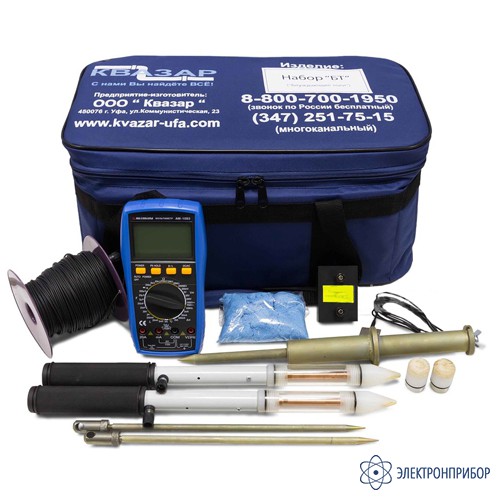

  • Комплект поставки Блуждающие токи

    № Наименование Количество
    1 Конденсатор пленочный 4мкФ 1
    2 Мультиметр АМ-1083 (АММ-1219) 1
    3 Приспособление сматывания-разматывания провода 1
    4 Ручка для извлечения электрода 1

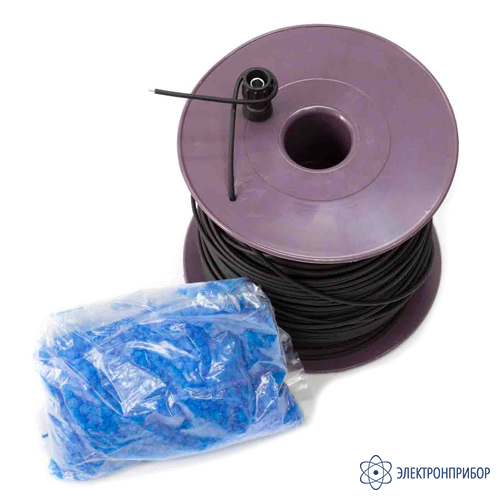

    5 Медный купорос, 0,2 кг 1
    6 Провод ГСП-0,5 на катушке, длина 100 м 1

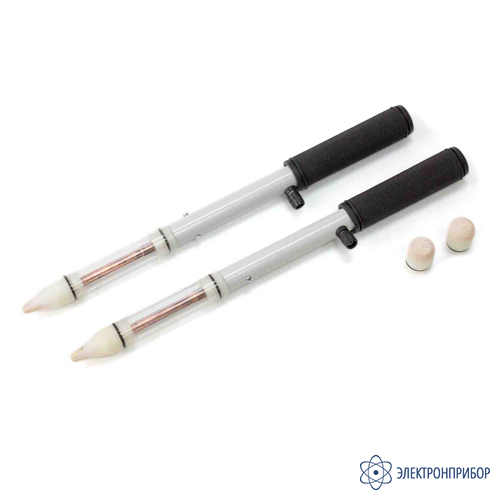

    7 Электрод переносной медно-сульфатный ЭМС-К 2

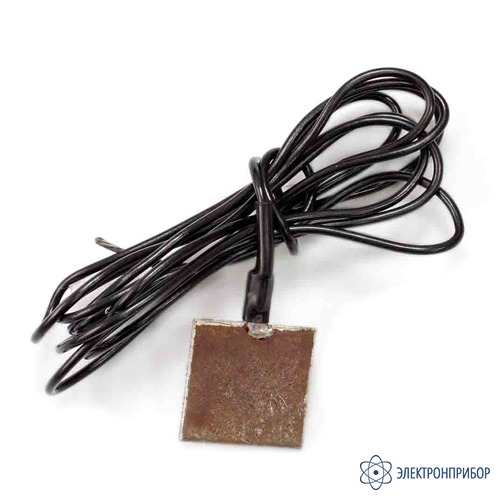

    8 Электрод стальной пластинчатый 1

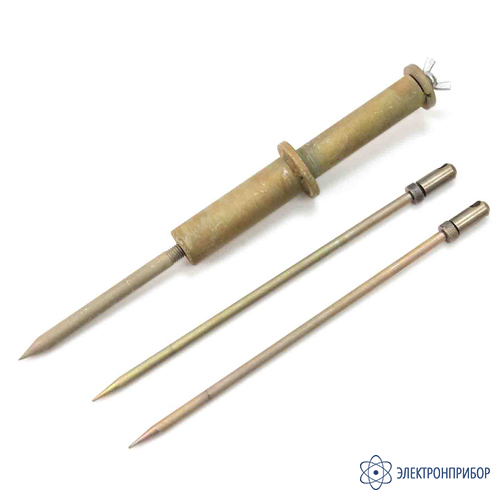

    9 Электроды стальные 300-500 мм 2
    10 Паспорт и инструкция по определению БТ 1
    11 Сумка арт. С-029 1
