Трассировка и поиск повреждений индукционным методом

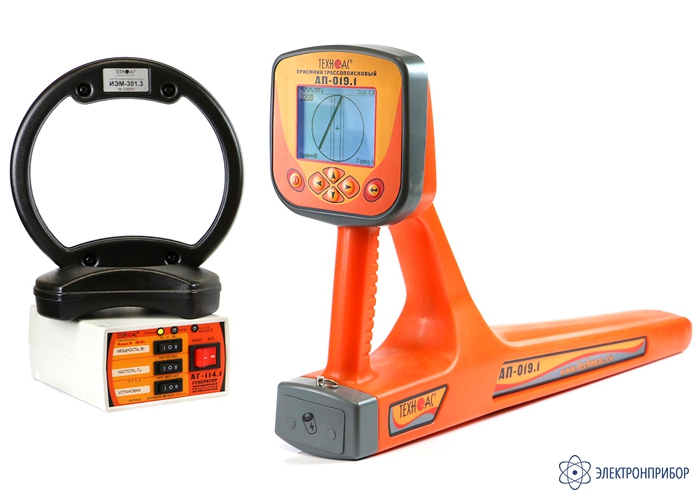

Успех АГ-309.20Н — трассоискатель

Код товара: 29718
    • Гарантия

      24 месяца

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00002096

    Описание трассоискателя Успех АГ-309.20Н:

    Трассопоисковый комплект Успех АГ-309.20Н для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов). В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии, а также компактный автономный генератор с выходной мощностью до 20 Вт и дальностью работы до 3 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.

    Назначение трассоискателя Успех АГ-309.20Н:

    • Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
    • Трассировка коммуникаций с использованием генератора на расстояние до 3 км;
    • Поиск электрических кабелей под напряжением;
    • Поиск мест пересечения трубопровода и кабеля;
    • Определения мест повреждения кабельных линий;
    • Обследования участков местности перед проведением земляных работ.

    Рекомендуемые области применения трассоискателя Успех АГ-309.20Н:

    • Электросети;
    • Телекоммуникация;
    • Строительно-монтажные организации;
    • ЖКХ;
    • Водоканалы;
    • Теплосети;
    • Нефтегазовая отрасль;
    • Геодезия.

    Особенности приемника АП-019.1:

    • Современный цифровой трассопоисковый приемник-моноблок АП-019.1;
    • Изображение трассы на экране прибора;
    • Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
    • Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
    • Дополнительные функций при подключении внешних датчиков;
    • Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
    • Меню на двух языках (русский и английский).

    Функциональные возможности приемника АП­-019.1 в различных режимах работы:

    Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.

    Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.

    Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.

    Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.

    Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.

    Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

    Особенности генератора АГ-114.1:

    • Прост в эксплуатации и не требует высокой квалификации персонала;
    • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
    • Возможность выбора мощности в зависимости от решаемых задач;
    • Автоматическое повторное согласование при изменении мощности;
    • Длительное время непрерывной работы от собственного аккумулятора;
    • Небольшие габариты и вес.
  • Технические характеристики трассоискателя Успех АГ-309.20Н:

    Параметр Значение
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКА АП-019.1
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192/ 32768 Гц
    Добротность квазирезонансных фильтров (Q) 100
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Диапазон частот «Радио» 8…40 кГц
    Максимальный коэффициент усиления электрического тракта 100 дБ
    Количество встроенных датчиков 4
    Подключаемые внешние датчики КИ-110 (КИ-105), НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью Автоматическое - для 2D отображения «Трасса»;
    Полуавтоматическое / ручное (по выбору) – для режимов «График»;
    Автоматическое или ручное (по выбору) - для режима «2-частоты»
    Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А
    Точность измерения тока принимаемого сигнала ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим)
    Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
    Индицируемые параметры параметры настройки и управления, 2D визуализация положения трассы относительно прибора, графики уровня сигнала с датчиков, глубина залегания трассы, ток сигнала
    Звуковая индикация Встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В (4 элемента тип «С»)
    Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
    Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
    Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Масса 2,4 кг
    ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ ГЕНЕРАТОРА АГ-114.1
    Частоты генерируемого сигнала, Гц
    Частота 1 512 ± 0,5
    Частота 2 1024 ± 1
    Частота 3 8928 ± 8
    Режимы генерации
    Режим 1 непрерывный
    Режим 2 импульсные посылки
    Режим 3 импульсный трехчастотный
    Длительность импульса, мс
    Режим 2, 3 100
    Частота следования импульсов, Гц
    Режим 2 1
    Режим 3 2
    Мощность, отдаваемая генератором в нагрузку, Вт
    Мощность 1 («5Вт») 5±1,25
    Мощность 2 («10Вт») 10±2,5
    Мощность 3 («20Вт») 20±5
    Допустимое сопротивление нагрузки, Ом любое
    Диапазон сопротивлений согласованной нагрузки, Ом
    Мощность 1 («5Вт») 0,3 … 1000
    Мощность 2 («10Вт») 0,3 … 500
    Мощность 3 («20Вт») 0,3 … 250
    Напряжение на выходе, В
    Ограниченное по умолчанию 36
    Максимальное 72
    Согласование с нагрузкой автоматическое, 20-ти ступенчатое
    Время согласования максимальное,не более, с 12
    Допустимое внешнее напряжение питания, В 11...15
    Источники питания
    Встроенный аккумулятор:
    - напряжение, В
    - емкость, Ач

    12
    2,2
    Сетевой блок 15В / 4,4 А max
    Время зарядки штатного аккумулятора не более, ч 5
    Габаритные размеры генератора, не более, мм 190х140х80
    Вес генератора в чехле, не более, кг 2,5
    Датчик акустический АД-247
    Габаритные размеры прибора, не более, мм 60х130
    Масса, не более, кг 0,95
    Индуктивная антенна ИЭМ-301.3
    Максимальная мощность, подводимая к «рамке», не более Вт 10
    Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36
    Тип корпуса пластмассовый, герметичный
  • Комплект поставки Успех АГ-309.20Н

    Наименование Количество
    1 Трассопоисковый приемник АП-019.1 1
    2 Генератор АГ-114.1 1
    3 Индукционная антенна ИЭМ-301.3 1
    4 Источник питания AG114M.02.020 1
    5 Кабель для подключения внешнего аккумулятора АГ120.02.020 1
    6 Кабель выходной АГ120.02.050 1
    7 Кабель для заземления АГ105.02.020 1
    8 Контакт магнитный АГ120.02.090 2
    9 Штырь заземления АГ110.02.004 2
    10 Батарейки 4
    11 Сумка для индукционной антенны ИЭМ-301.3 1
    12 Сумка для генератора АГ-114.1 1
    13 Сумка для приемника 1
    14 Сумка для комплекта 1
    15 Руководство по эксплуатации 1
    16 Паспорт 1
  • Дополнительная комплектация Успех АГ-309.20Н
