ИСКОР-319-КД, ИСКОР-319 КД, ИСКОР 319 КД

Приборы обнаружения утечек

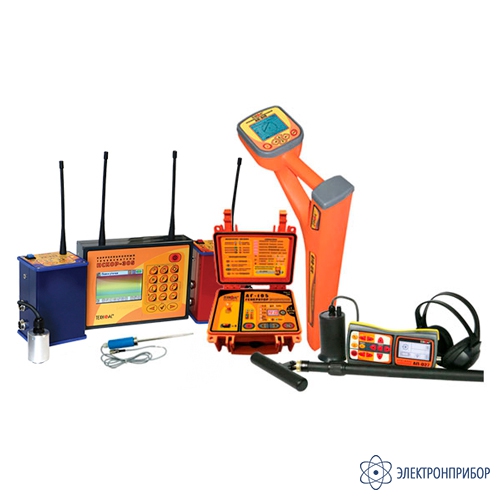

ИСКОР-319КД — корреляционный течеискатель

Код товара: 60298

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00015874

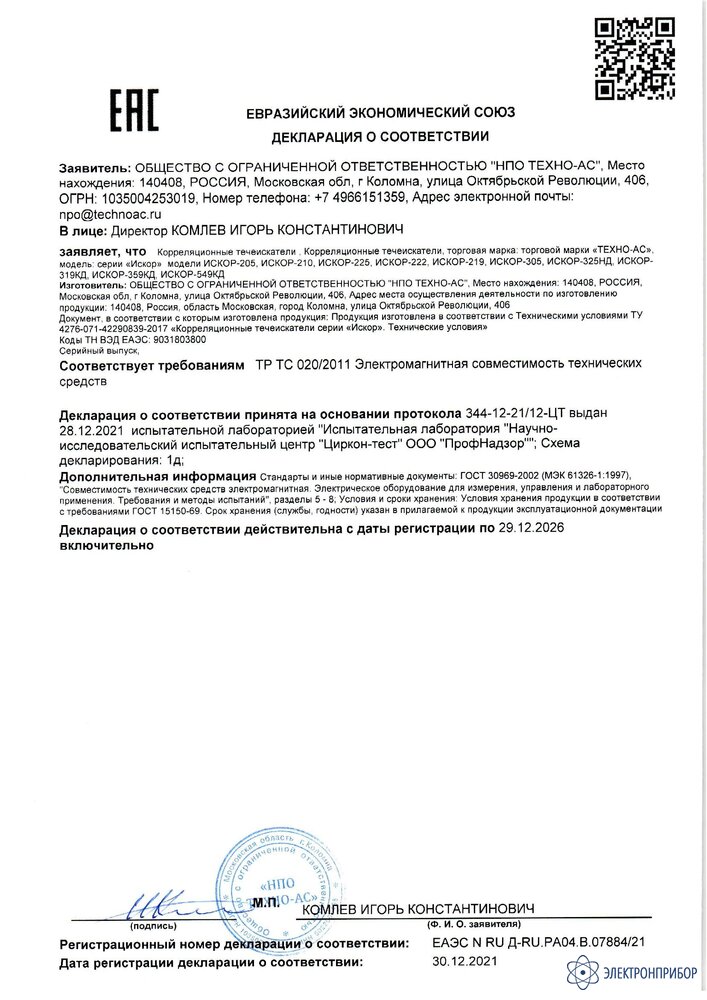

    Сертификаты

    Описание корреляционного течеискателя ИСКОР-319КД:

    ИСКОР-319КД - это корреляционный течеискатель с двумя радиоканалами.

    Назначение корреляционного течеискателя ИСКОР-319КД:

    Комплект ИСКОР-319КД примененяется для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб, а также для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления. Рекомендуемые области применения: теплосети, водоканал, ЖКХ, продуктопроводы.

    Течеискатель ИСКОР-319КД предназначен для:

    • Определения корреляционным методом местоположения утечек жидкости из трубопроводов хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением;
    • Проведения трассировки подземных коммуникаций с отображением оси коммуникации и цифровым измерением глубины залегания;
    • Встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту;
    • Уточнения местам утечки акустическим течеискателем;
    • Диагностики запорной арматуры;
    • Создания информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

    Функции корреляционного течеискателя ИСКОР-319КД:

    • Поиск места разгерметизации трубопроводов и несанкционированных врезок корреляционным методом и акустическим методами;
    • Поиск и трассировка подземных коммуникаций (трубопроводы, кабельные линии);
    • Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания;
    • Функция сохранения координат для нанесения на карту;
    • Диагностика запорной арматуры;
    • Поиск мест повреждения кабелей индукционным и акустическим (совместно с генератором высоковольтных импульсов) методами.

    Основные преимущества корреляционного течеискателя ИСКОР-319КД:

    • Наличие двух радиоканалов;
    • Высокая помехозащищенность, регулируемый фильтр;
    • Оперативность и скорость расчетов;
    • Ударозащищенные водонепроницаемые датчики;
    • Малые габариты и вес;
    • Высокая точность определения мест разгерметизации, удобство в эксплуатации;
    • Визуальная индикация утечки по графику корреляционной функции;
    • Возможность обнаружения подземных коммуникация в пассивном режиме («ШП», 50 и 100 Гц);
    • Проведение трассировки подземных коммуникаций в активном режиме от генератора;
    • Уточнение места утечки акустическим методом в режиме «График».

  • Технические характеристики корреляционного течеискателя ИСКОР-319КД:

    Параметр Значение
    Длина диагностируемого участка трубопровода, м от 10 до 1000
    Диаметр трубопровода, мм от 25 до 800
    Давление в трубопроводе, атм не менее 1,5
    Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см:
    - от 10 до 250 м
    - от 250 до 500 м
    - от 500 до 1000 м

    не более ±5
    не более ±10
    не более ±15
    Время построения корреляционной функции при усреднении по 60 измерениям, мин:
    - от 10 до 250 м
    - от 250 до 500 м
    - от 500 до 1000 м

    не более 3
    не более 4,5
    не более 4,5
    Частоты фильтрации сигнала утечки:
    - фильтр нижних частот, кГц
    - фильтр верхних частот, кГц
    - цифровой фильтр, Гц
    1,0; 1,5; 2,2
    0,3; 0,4; 0,5
    от 65 до 4500
    Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м не менее 500
    Дисплей графический, TFT, 320х480 точек
    Электропитание встроенные Li-Ion аккумуляторы
    Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час не более 6
    Допустимый диапазон температур окружающей среды при эксплуатации, °С от минус 25 до 45
    Время непрерывной работы, час:
    - в нормальных условиях
    - при пониженной температуре минус 25°С
    не менее 8
    не менее 6
    Средняя наработка на отказ, час не менее 2000
    Класс защиты от внешних воздействий:
    - акустического датчика АДК-305
    - предусилителя-передатчика УП-305
    - корреляционного приемника КП-305, источника питания, зарядного устройства
    IP65
    IP51
    IP42
    Габаритные размеры, мм:
    - акустического датчика АДК-305
    - предусилителя-передатчика УП-305
    - корреляционного приемника КП-305
    Ø36, Н=68, Lкабеля=5 м
    135×95×78
    152×203×51
    Масса, кг:
    - акустического датчика АДК-305
    - предусилителя-передатчика УП-305
    - корреляционного приемника КП-305
    0,3
    0,9
    1,3
    Приемник АП-019.3
    Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
    Диапазон частот «Широкая полоса» 0,04…8 кГц
    Частота фильтра в режиме «Зонд» 512 Гц
    Диапазон частот «Радио» 8…40 кГц
    Динамический диапазон входных сигналов 120 дБ
    Количество встроенных датчиков 4
    Максимальная чувствительность
    (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )    		 5 мкА на расстоянии 1 м
    Объем памяти модуля GPS 2300 «точек»
    Подключаемые внешние датчики КИ-110, КИ-105, НР-117, ДОДК-117, ДКИ-117
    Управление чувствительностью Автоматическое – для 2D отображения «Трасса»;
    Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд»;
    Автоматическое / ручное (по выбору) – для режима «2 частоты»
    Определение глубины залегания трассы 0....9,99 м
    Автоматически в режиме «Трасса»
    По нажатию кнопки в режиме «Зонд»
    Точность определения глубины залегания ±5%
    Измерение тока принимаемого сигнала 0,01....9,99 А
    Автоматически в режиме «Трасса»
    Точность определения оси коммуникации, в % от глубины залегания ±5%
    Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим)
    Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка
    Индицируемые параметры 2D визуализация положения трассы относительно прибора; Глубина залегания трассы; Ток сигнала; Графики уровня сигнала; Сила сигнала; Параметры настройки и управления
    Звуковая индикация Встроенный излучатель:
    - синтезированный звук ЧМ
    - звуковая индикация нажатия кнопок
    Источник питания 4…7 В:
    - 4 элемента тип «С»;
    - внешний аккумулятор (Power Bank - опция)
    Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов
    Автоматическое отключение питания при бездействии для экономии заряда После 30 минут
    Диапазон температур эксплуатации / хранения -20…60 / -30…60°С
    Степень защиты корпуса IP54
    Габаритные размеры 330х140х700 мм
    Параметр Датчик ЭМД/ДКИ/ДОДК/КИ/НР Датчик АД
    Приемник АП-027
    Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
    Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
    Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц,
    33кГц    		 Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
    Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 /
    0,15 кГц
    «Широкая полоса» (частотный диапазон) 0,05…8,6 кГц 0,09…2,2 кГц
    Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB 120 dB
    Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал
    Головные телефоны – синтезированный звук ЧМ
    Встроенный излучатель – синтезированный звук ЧМ
    Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4 шт.
    Время непрерывной работы, не менее 20 часов
    Допустимый диапазон температур окружающей среды при эксплуатации -20…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220*102*42 мм
    Масса электронного блока, не более 0,46 кг
    Генератор АГ-105
    Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
    Нагрузка «клипсы» или «клещи» 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
    «Антенные» режимы 8192 «8.2» / 32768 «33»
    Режим работы
    «Антенные» режимы Встроенная передающая антенна «LC»
    Внешняя передающая антенна «АН»
    Режим работы
    Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР» (кратковременные посылки сигнала)
    Длительность посылки 0,12сек
    Частота следования посылок 1Гц
    Двухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц)
    Соотношение амплитуд 4/1 (соответственно)
    Выходные параметры при напряжении питания 12…15В
    Выходной ток, А
    Ограниченный программой при ручном повышении, ≥ 5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F»
    3 - при частоте 32768Гц «33»
    Заданный для автоматического согласования, ≥ 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»
    0,1 - при частотах 8192Гц «8.2» / 32768Гц «33»
    Максимальное выходное напряжение, В
    В зависимости от «модуляции», ≥ 32 - в двухчастотном режиме модуляции «2F»
    40 -в других режимах
    Максимальная выходная мощность, Вт
    Ограниченная программой, ≥ 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
    6 - При частоте 32768 Гц «33»
    Источники питания
    Напряжение питания 7…15 В
    Батарейный комплект «тип С×8» 8 щелочных («alkaline») элементов 1,5В «тип С»
    Внешние источники питания (не входят в комплект поставки) Аккумулятор «12В» (например, автомобильный)
    Выходное напряжение 11…14В при токе не менее 4А
    Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
    Выходное напряжение 15В, мощность 60Вт
    Время работы («жизненный цикл» зависит от качества батарей) При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
    При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
    Функциональные особенности
    Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
    Согласование с нагрузкой Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
    - ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»;
    - ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33».
    Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
    Варианты подключения к исследуемой коммуникации «Контактное» подключение с «возвратом тока через землю»
    «Бесконтактное» подключение с применением встроенной передающей антенны «LC»
    «Бесконтактное» подключение с применением внешней передающей антенны «АН»
    «Бесконтактное» подключение с применением индукционных передающих «клещей»
    Конструктивные параметры
    Выходной усилитель мощности Технология: модифицированный CLASS D КПД до 85%
    Габаритные размеры, мм 216х180х105 мм
    Вес, кг 2
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
    С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
    Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса)
    Электромагнитный датчик ЭМД-247
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса, Гц 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Датчик акустический АД-247
    Габаритные размеры прибора, не более, мм 60х130
    Масса, не более, кг 0,95
    Акустический датчик малогабаритный АДМ-227 с функцией магнитного датчика
    Масса, кг:
    - Датчик
    - Штырь
    0,225±0,02
    0,115±0,02
    Габаритные размеры, мм:
    - Датчик (без соединительного провода)
    - Штырь
    105+2*ш31+1
    190+2*ш29+1

  • Комплект поставки ИСКОР-319КД

    № Наименование Количество
    1 Корреляционный приемник КП-305 1
    2 Предусилитель-передатчик УП-305 2
    3 Акустический датчик АДК-305 2
    4 Антенна 4
    5 Сетевой адаптер 15 В; 4,0 А 1
    6 Кабель-разветвитель для одновременной зарядки всего комплекта от сетевого адаптера 1
    7 SD-карта (16 Гб) 1
    8 Картридер Transcend USB2.0 SD/MicroSD 1
    9 Наушники BWhite с регулятором громкости 1
    10 Генератор АГ-105 1
    11 Трассопоисковый приемник АП-019.3 1
    12 Трассопоисковый приемник АП-027 1
    13 Комплект акустического датчика АД-247 1
    14 Акустический датчик малогабаритный АДМ-227 с функцией магнитного датчика 1
    15 Датчик электромагнитный ЭМД-247 1
    16 Руководство по эксплуатации 1
    17 Транспортные сумки 2
