ИСКОР 305, ИСКОР305

Приборы обнаружения утечек

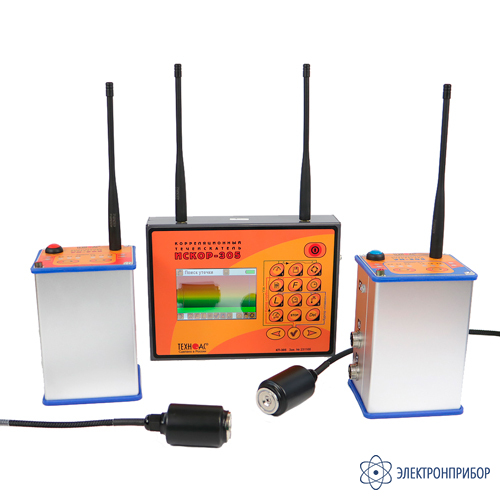

ИСКОР-305 — корреляционный течеискатель

Код товара: 60280
  • Корреляционный течеискатель ИСКОР-305 Корреляционный течеискатель ИСКОР-305 Корреляционный течеискатель ИСКОР-305 Корреляционный течеискатель ИСКОР-305

    • Гарантия

      24 месяца

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00011113

    Описание корреляционного течеискателя ИСКОР-305:

    Корреляционный течеискатель ИСКОР-305 - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек, жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.

    ИСКОР-305 позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.

    Индикация утечки осуществляется визуально по графику корреляционной функции.

    Назначение корреляционного течеискателя ИСКОР-305:

    • Для систем водоснабжения и теплосетей (как для распределительных, так и магистральных), выполненных из чугунных, стальных и пластиковых труб;
    • Для диагностики и контроля герметичности нефтепродуктопроводов, работающих в условиях высокого давления;
    • Создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов.

    Рекомендуемые области применения: теплосети, водоканал, ЖКХ, продуктопроводы.

    Основные преимущества корреляционного течеискателя ИСКОР-305:

    • Наличие двух радиоканалов;
    • Высокая помехозащищенность, регулируемый фильтр;
    • Оперативность и скорость расчетов;
    • Ударозащищенные водонепроницаемые датчики;
    • Малые габариты и вес;
    • Высокая точность определения мест разгерметизации, удобство в эксплуатации;
    • Визуальная индикация утечки по графику корреляционной функции.

    Принцип работы корреляционного течеискателя ИСКОР-305:

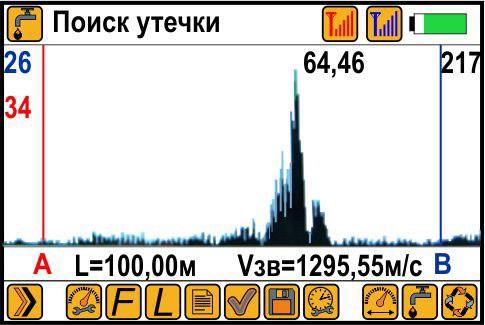

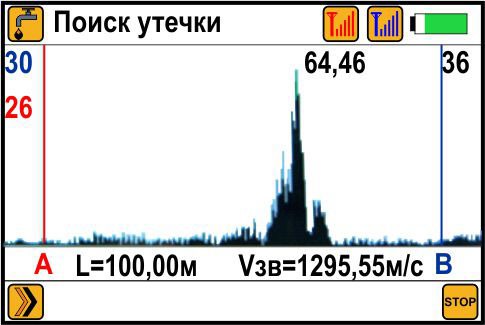

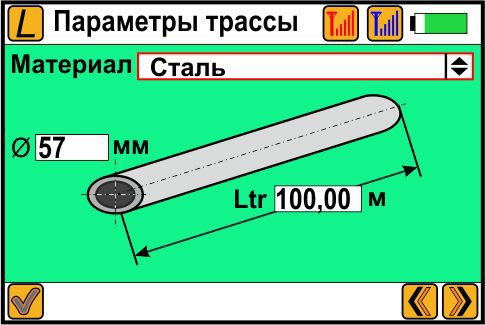

    Принцип работы корреляционного течеискателя ИСКОР-305 основан на визуальной индикации возможного места повреждения трубопровода или врезки. Это удается достичь благодаря совмещению на экране плана участка между местом установки двух датчиков и графика корреляционной функции для сигналов, измеренных этими датчиками. Для правильного отображения результатов произведенных измерений необходимо задать материал трубопровода, внешний диаметр трубопровода, длину обследуемого участка трубопровода (расстояние между местами установки одного и второго датчиков, измеренное вдоль оси трубопровода рулеткой). Для стальных, чугунных или полиэтиленовых трубопроводов с водой в качестве наполнителя скорость звука рассчитывается прибором автоматически и не учитывает прочих параметров (толщина стенки трубы, давление в трубе, температуру носителя). Для конкретного участка скорость звука должна быть получена методом измерения и применена при поиске утечки.

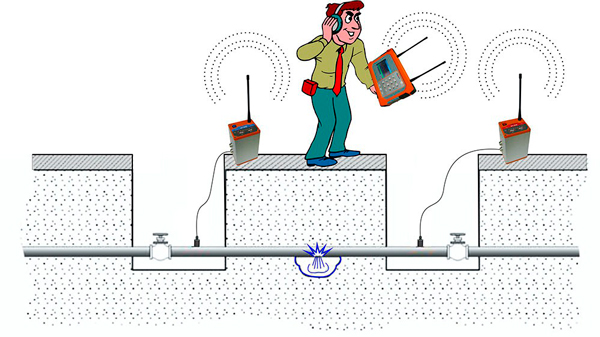

    Утечка воды из трубопровода создает в нем акустические волны, которые распространяются в обе стороны от источника шума. При использовании корреляционного приемника расстояние до утечки определяют, как расстояние до одного из датчиков (в данном приборе – от подключенного к «красному передатчику», установленных на трубопроводе на заданном расстоянии. Данное расстояние определяется на основании вычисления разности времени прихода акустических сигналов от места утечки на датчики. Для получения высокой достоверности вычислений трубопровод должен иметь однородную структуру, без существенных препятствий получения.

  • Технические характеристики корреляционного течеискателя ИСКОР-305:

    Параметр Значение
    Длина диагностируемого участка трубопровода, м от 10 до 1000
    Диаметр трубопровода, мм от 25 до 800
    Давление в трубопроводе, атм не менее 1,5
    Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см:
    - от 10 до 250 м
    - от 250 до 500 м
    - от 500 до 1000 м

    не более ±5
    не более ±10
    не более ±15
    Время построения корреляционной функции при усреднении по 60 измерениям, мин:
    - от 10 до 250 м
    - от 250 до 500 м
    - от 500 до 1000 м

    не более 3
    не более 4,5
    не более 4,5
    Частоты фильтрации сигнала утечки:
    - фильтр нижних частот, кГц
    - фильтр верхних частот, кГц
    - цифровой фильтр, Гц
    1,0; 1,5; 2,2
    0,3; 0,4; 0,5
    от 65 до 4500
    Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м не менее 500
    Дисплей графический, TFT, 320х480 точек
    Электропитание встроенные Li-Ion аккумуляторы
    Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час не более 6
    Допустимый диапазон температур окружающей среды при эксплуатации, °С от минус 25 до 45
    Время непрерывной работы, час:
    - в нормальных условиях
    - при пониженной температуре минус 25°С
    не менее 8
    не менее 6
    Средняя наработка на отказ, час не менее 2000
    Класс защиты от внешних воздействий:
    - акустического датчика АДК-305
    - предусилителя-передатчика УП-305
    - корреляционного приемника КП-305, источника питания, зарядного устройства
    IP65
    IP51
    IP42
    Габаритные размеры, мм:
    - акустического датчика АДК-305
    - предусилителя-передатчика УП-305
    - корреляционного приемника КП-305
    Ø36, Н=68, Lкабеля=5 м
    135×95×78
    152×203×51
    Масса, кг:
    - акустического датчика АДК-305
    - предусилителя-передатчика УП-305
    - корреляционного приемника КП-305
    0,3
    0,9
    1,3

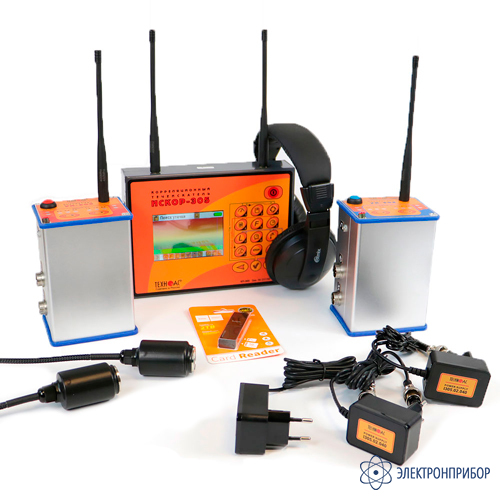

  • Комплект поставки ИСКОР-305

    № Наименование Количество

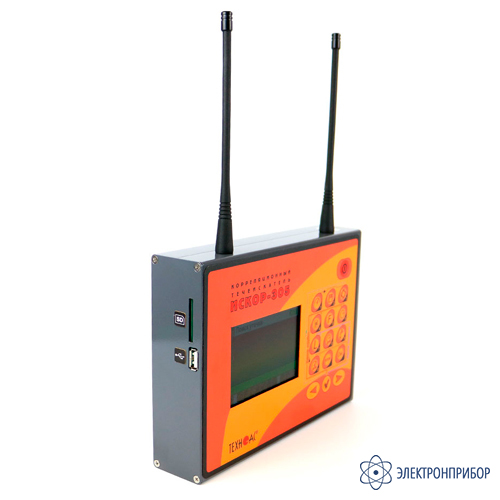

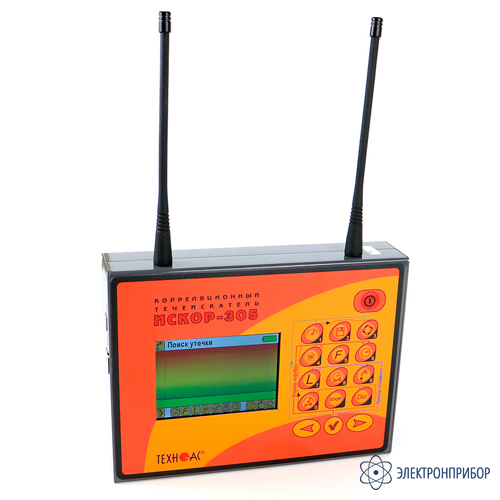

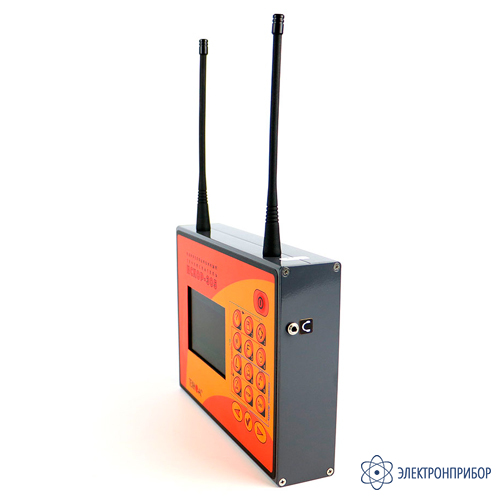

    1 Приемник корреляционного течеискателя КП-305 1

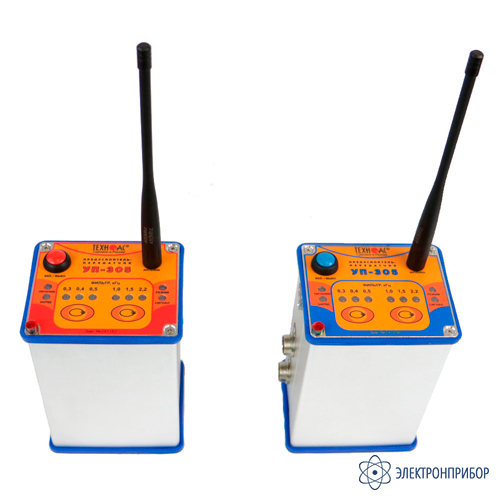

    2 Предусилитель-передатчик УП-305 красный 1
    3 Предусилитель-передатчик УП-305 синий 1

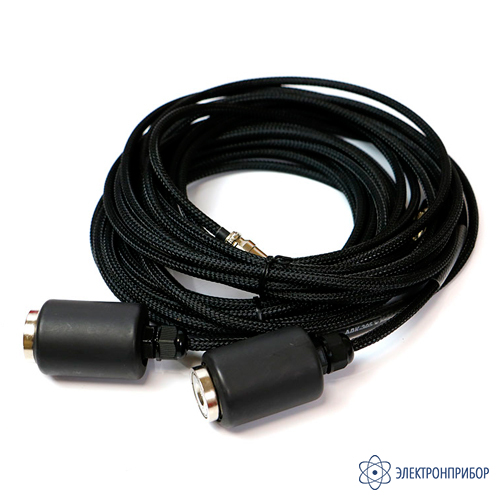

    4 Акустический датчик АДК-305 2
    5 Антенна 4
    6 Источник питания 1
    7 Кабель-разветвитель для зарядки 1
    8 SD-карта (8 Гб) 1
    9 Картридер USB - SD/MicroSD 1
    10 Наушники 1
    11 Руководство по эксплуатации 1

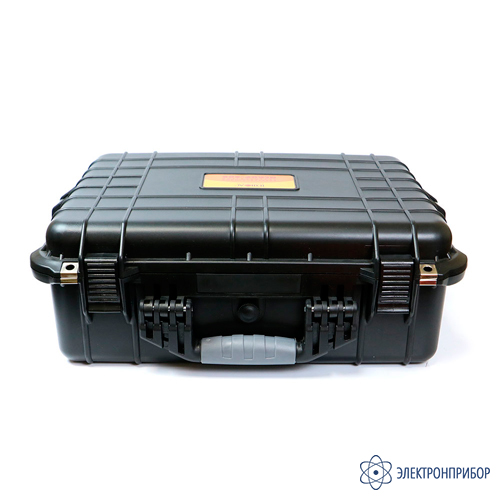

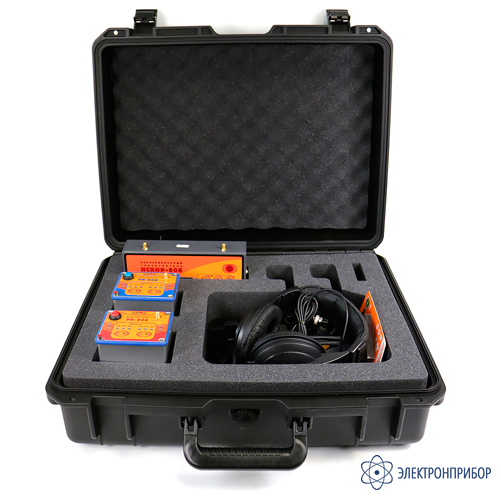

    12 Чемодан-кейс 1

  • Файлы для ИСКОР-305

Файлы для ИСКОР-305
